Messeexponat
Hygienic Seal Demonstrator
für hygienische Dichtungen von Freudenberg

Messebau für die Messe drinktec in München

Wenn Hygiene sichtbar überzeugt.

Das Messeexponat macht auf einen Blick sichtbar, wie sich Partikel in Toträumen einer Standarddichtung ablagern, während die Hygienedichtung von Freudenberg vollständig rückstandsfrei bleibt. In der mit Wasser gefüllten Acrylglassäule wird sichtbar, wie wichtig das richtige Dichtungsdesign für Hygiene und Prozesssicherheit ist.

Infos zum Video anzeigen

Messeexponat für hygienische Dichtung mit Wasser & UV-Licht - Messe drinktec Freudenberg - Messebau

✨ Faszination im Wasserstrom. Der Hygienic Seal Demonstrator zeigt auf einen Blick, worauf es bei Hygienedichtungen ankommt. Während sich Partikel in den Toträumen einer Standarddichtung ablagern, bleibt die Hygienedichtung von Freudenberg vollständig rückstandsfrei. In der mit Wasser gefüllten Acrylglassäule wird unter UV-Licht sichtbar, wie wichtig das richtige Dichtungsdesign für Hygiene und Prozesssicherheit ist.
https://ingenieur-glaser.de/hygienic-seal-demonstrator/ – Hinter den Kulissen

#Drinktec #Freudenberg #Messe #Messebau #Messeexponat #Messemodell #Funktionsmodell #Messestand

🧲 Ooh, Aah, Wow! - Kundenmagnete für Ihren Messestand.
Das Ingenieurbüro Glaser entwickelt und fertigt individuelle Messeexponate. Als Eyecatcher ziehen sie mit einem neugierigen „Ooh“ die Blicke der Besucher auf Ihren Messestand. Die Vorteile Ihres Produkts werden am Demonstrationsmodell durch ein staunendes „Aah“ klar und greifbar. Mit einem abschließenden „Wow!“ bleiben Sie, Ihr Produkt und Ihre Marke im Kopf.
https://ingenieur-glaser.de/messebau/ – Messeexponate

💡️ Entwicklung & Fertigung – Ingenieurbüro Glaser
https://ingenieur-glaser.de/ – Elektronik・Software・Hardware

🔔 Keine Entwicklung verpassen. Jetzt abonnieren!
https://ingenieur-glaser.de/Instagram/ – Instagram
https://ingenieur-glaser.de/Facebook/ – Facebook
https://ingenieur-glaser.de/YouTube/ – YouTube
https://ingenieur-glaser.de/LinkedIn/ – LinkedIn
https://ingenieur-glaser.de/TikTok/ – TikTok
https://ingenieur-glaser.de/Xing/ – Xing

🥇 Wie aus Visionen Erfolge wurden.
https://ingenieur-glaser.de/Projekte/ – Referenzen

📞 Ist der Funke übergesprungen?
https://ingenieur-glaser.de/Kontakt/ – Kontakt

#Drinktec #Freudenberg #Messe #Messebau #Messeexponat #Messemodell #Funktionsmodell #Messestand

Zum YouTube-Kanal

Funktionsprinzip des Messeexponats

Eine Hydroschraube, deren Motor im Sockel verbaut ist, wirbelt fluoreszierendes Granulat im Wasser auf. Das im UV-Licht leuchtende Granulat setzt sich beim Absinken auf der überstehenden Standarddichtung ab, während die Hygienedichtung rückstandsfrei bleibt.

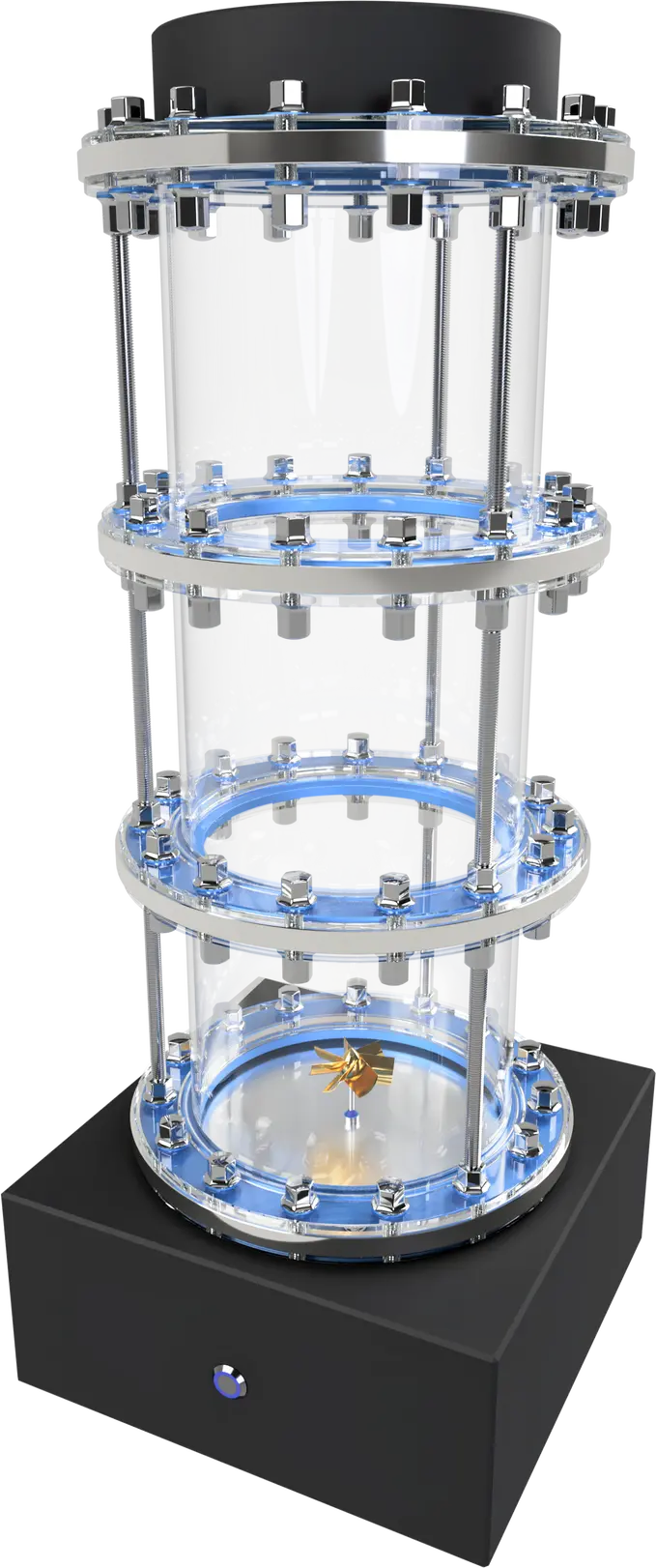

Virtuelles 3D-Modell

Bereits in der Konzeptphase wurde das Messemodell vollständig in 3D konstruiert, um Proportionen, Funktion und Design frühzeitig zu optimieren.

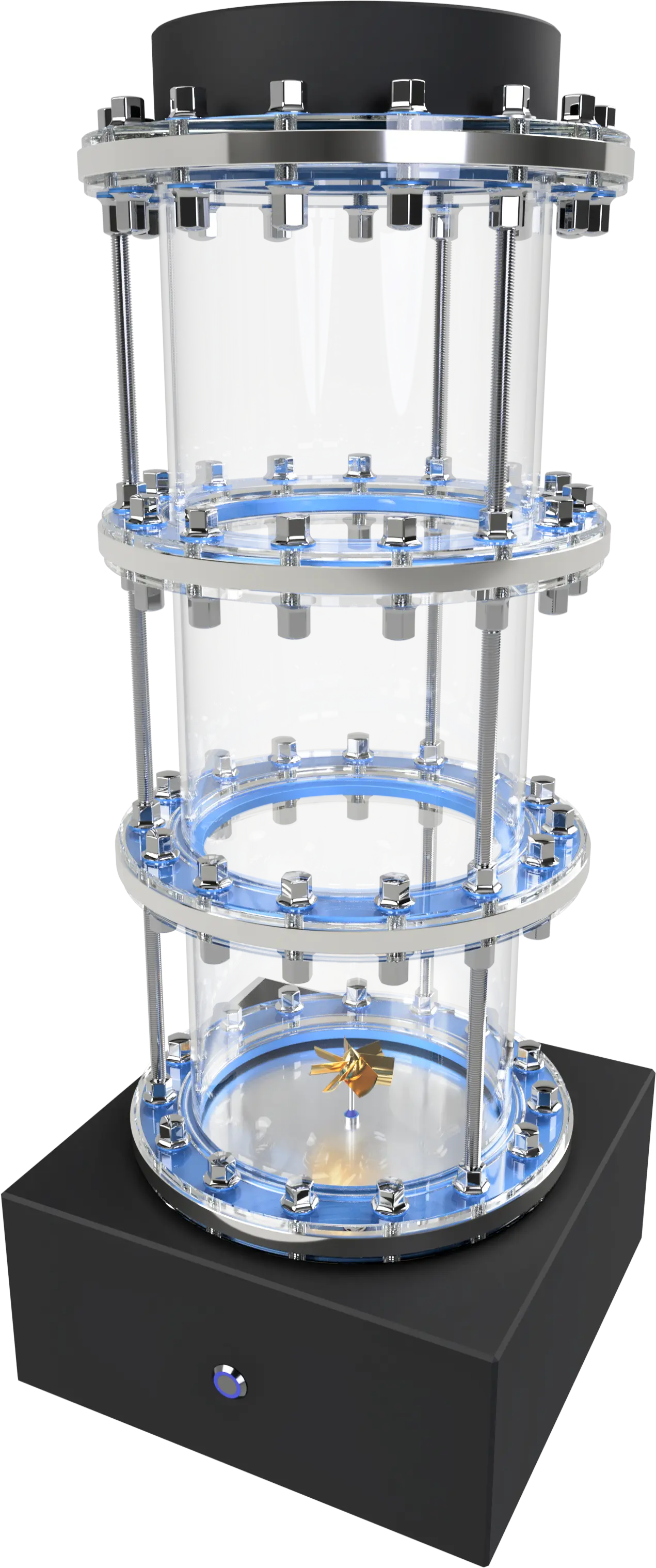

3D-Rendering des Messeexponats mit durchsichtigem Acrylzylinder und transparenten Flanschen aus Acrylglas

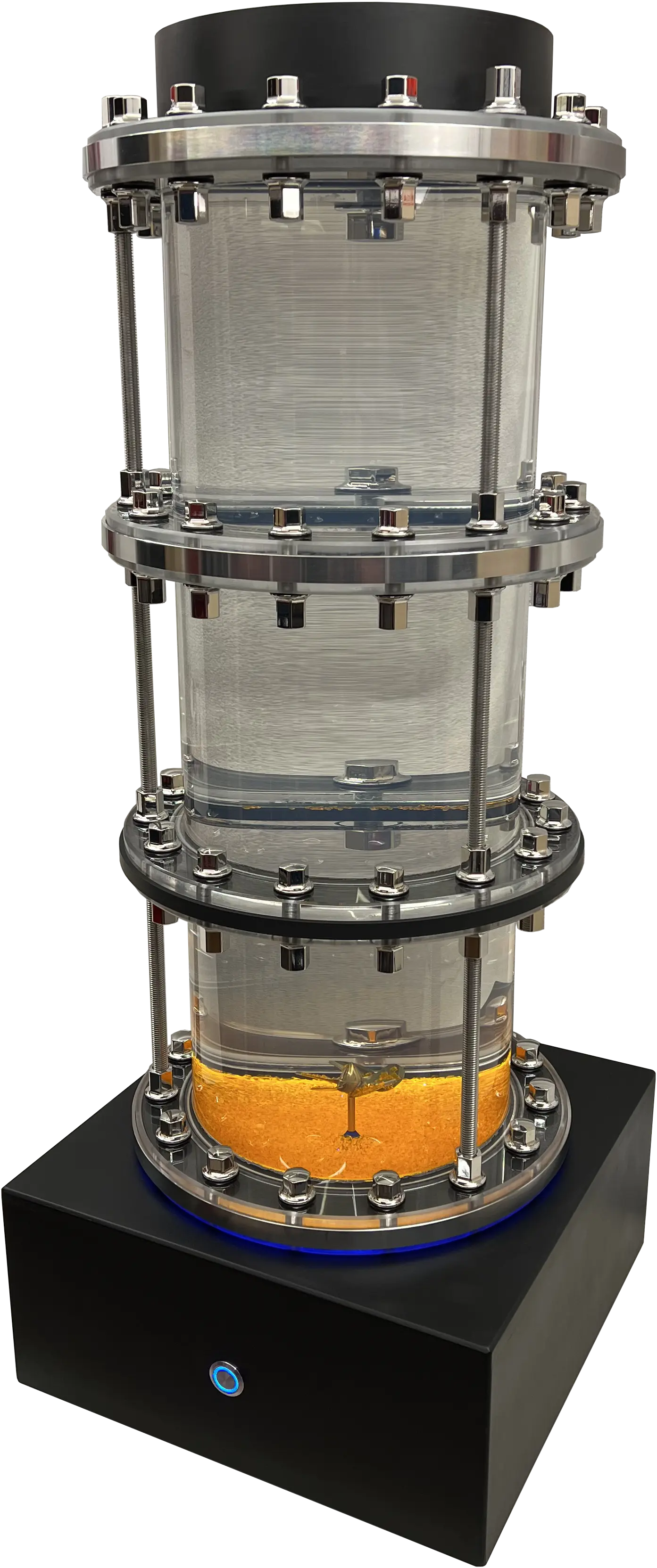

Reales Messeexponat

Aus dem digitalen Entwurf entstand in der realen Welt ein präzise gefertigtes Messemodell us Acrylglas, Edelstahl und schwarz lackiertem Holz.

Hygienic Seal Messeexponat mit klarem Acrylzylinder, UV-aktivem orangem Granulat und schwarzem Sockel als Messe-Eyecatcher

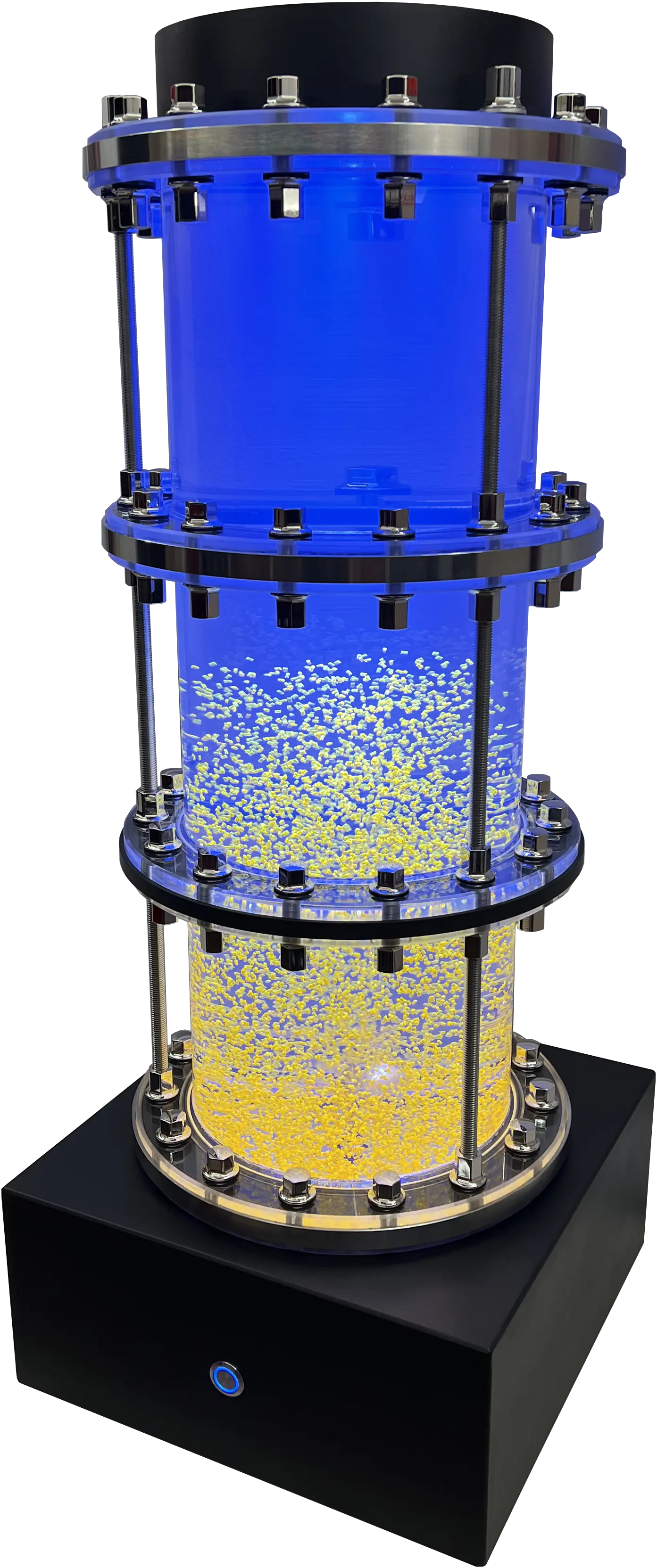

Messeexponat in Aktion

In Aktion entfaltet das Exponat seine volle Wirkung. Strömendes Granulat und Lichteffekte erzeugen eine Dynamik, die sofort Aufmerksamkeit weckt.

Messeexponat Hygienic Seal: transparenter Acrylzylinder, UV-Leuchteffekt und fluoreszierendes Granulat als Funktionsmodell

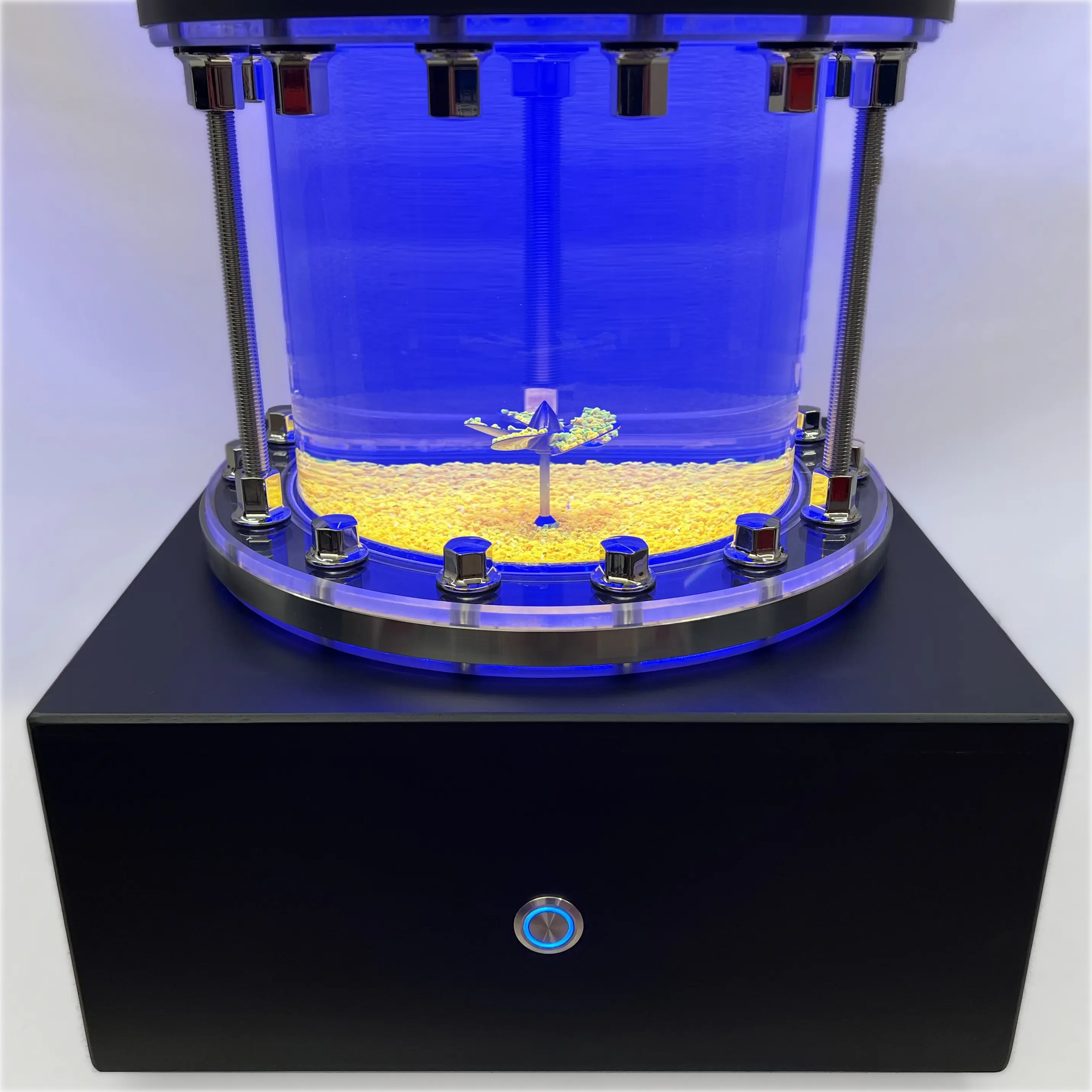

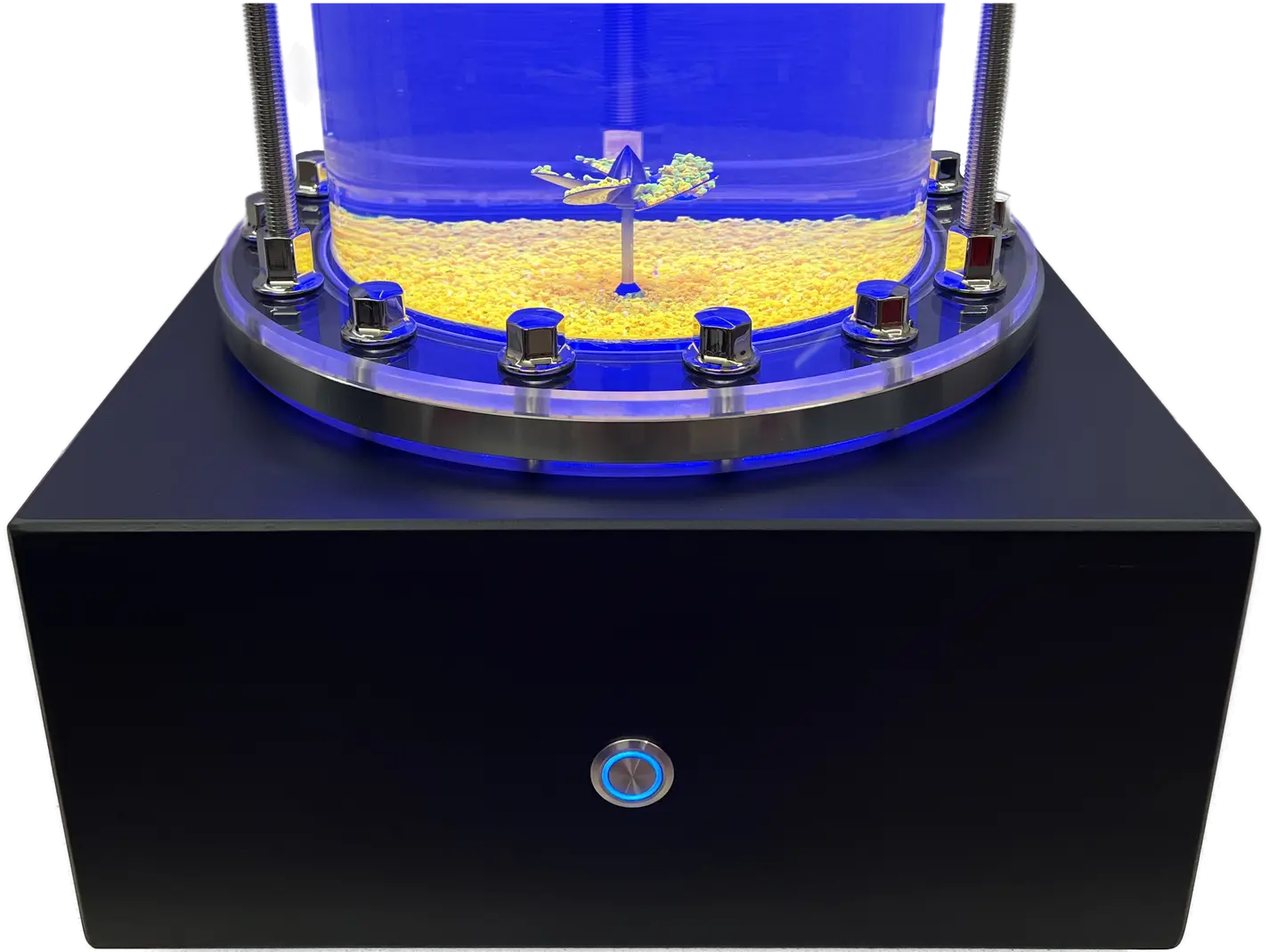

Kompromissloses Design - Hochwertig und rein

Blau schimmerndes Wasser und orange leuchtendes Granulat greifen das Corporate Design von Freudenberg auf. Ein tiefschwarzer Sockel, hochglanzpolierte Edelstahlschrauben und klares Acrylglas betonen Reinheit und Präzision. Das Schwarzlicht sorgt für einen modernen, fast futuristischen Look und verstärkt den Eindruck von Innovationskraft und Hochwertigkeit.

Acrylzylinder-Demonstrator mit leuchtendem Granulat unter UV‑Licht auf schwarzem Messe-Sockel und Edelstahlverschraubungen

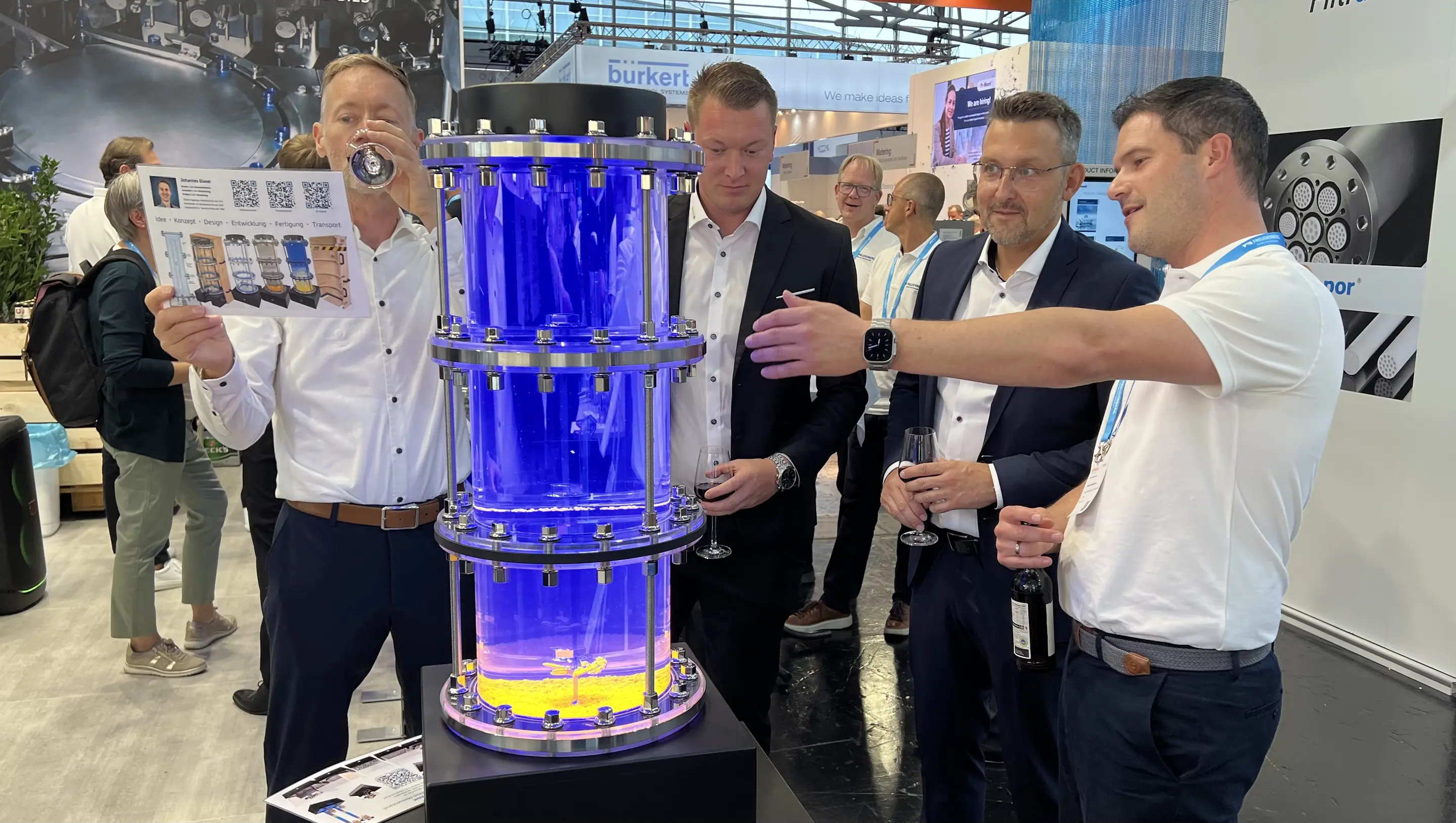

Eyecatcher - Faszination im Wasserstrom

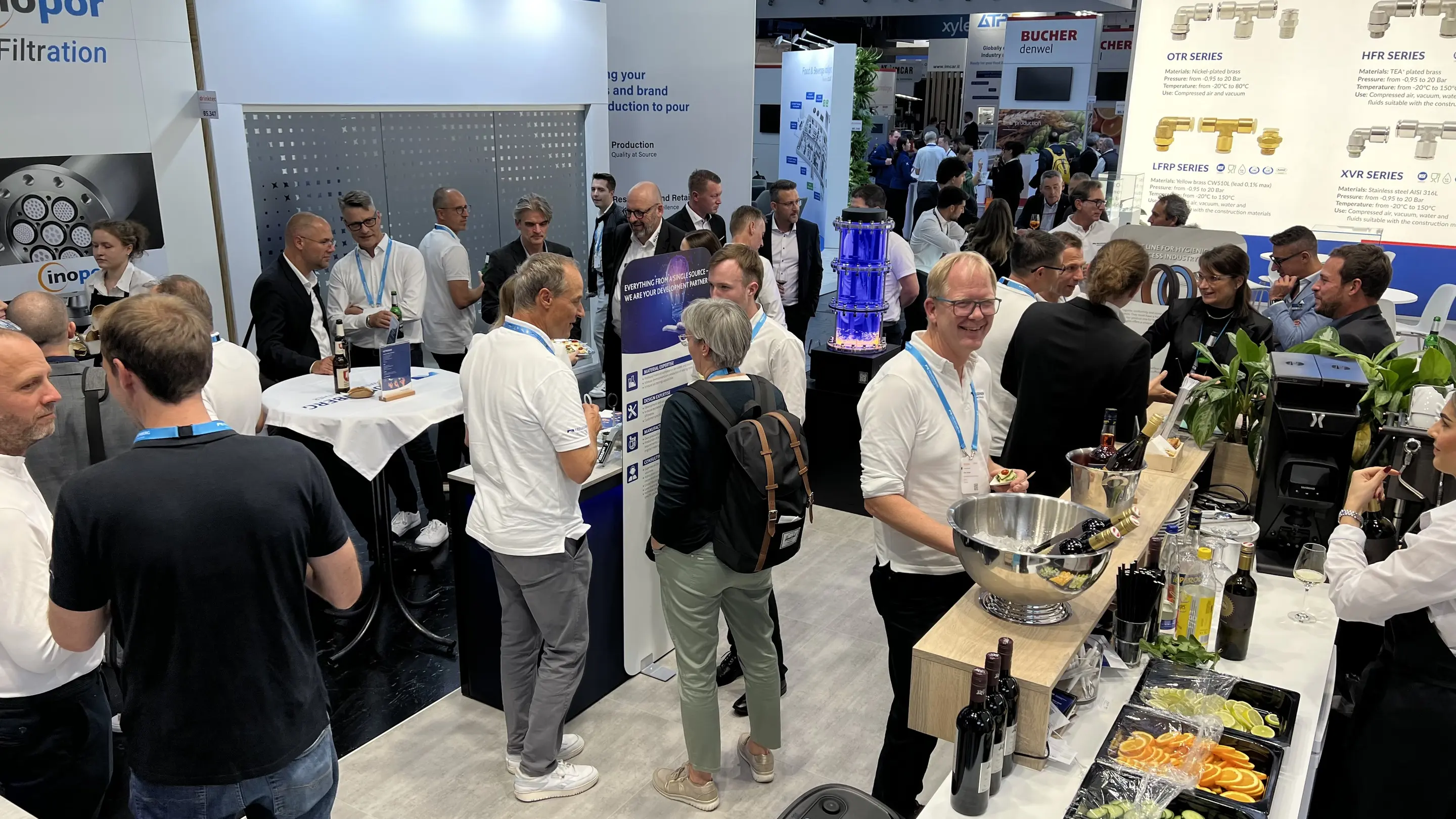

Schon aus der Ferne zieht der Demonstrator die Aufmerksamkeit der Messebesucher auf sich. Leuchtende Granulatwolken wirbeln im Wasser. Ein dynamisches Schauspiel, das sofort Neugier weckt. Technisch spannend und visuell eindrucksvoll ist der Demonstrator der Blickfang auf dem Messestand.

Messeexponat Hygienic Seal: Wasserschraube in Acrylzylinder mit UV-Licht und orange leuchtendem Granulat als Messe-Eyecatcher

Fokus - Der entscheidende Unterschied

Auf den ersten Blick unterscheidet sich die Hygienedichtung kaum von einer Standarddichtung. Im eingebauten Zustand wird jedoch sichtbar, wie groß der Unterschied für die Hygiene tatsächlich ist. Standarddichtungen bilden Toträume, in denen sich Rückstände sammeln und hygienische Risiken entstehen. Die hygienische Dichtung von Freudenberg setzt auf passgenaue Geometrien und glatte Oberflächen, die eine vollständige Reinigung ermöglichen und das Kontaminationsrisiko deutlich verringern.

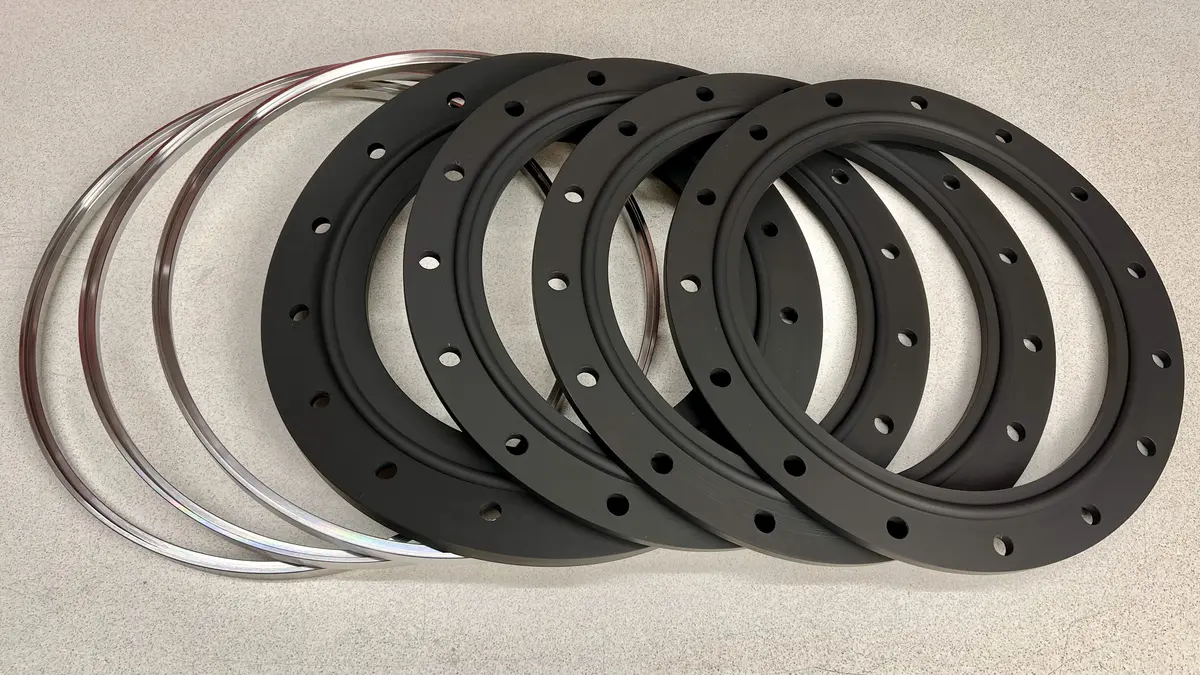

Messeexponat: Detailaufnahme von Hygienedichtungen und polierten Edelstahlringen als Messemodell für Produktdemonstration

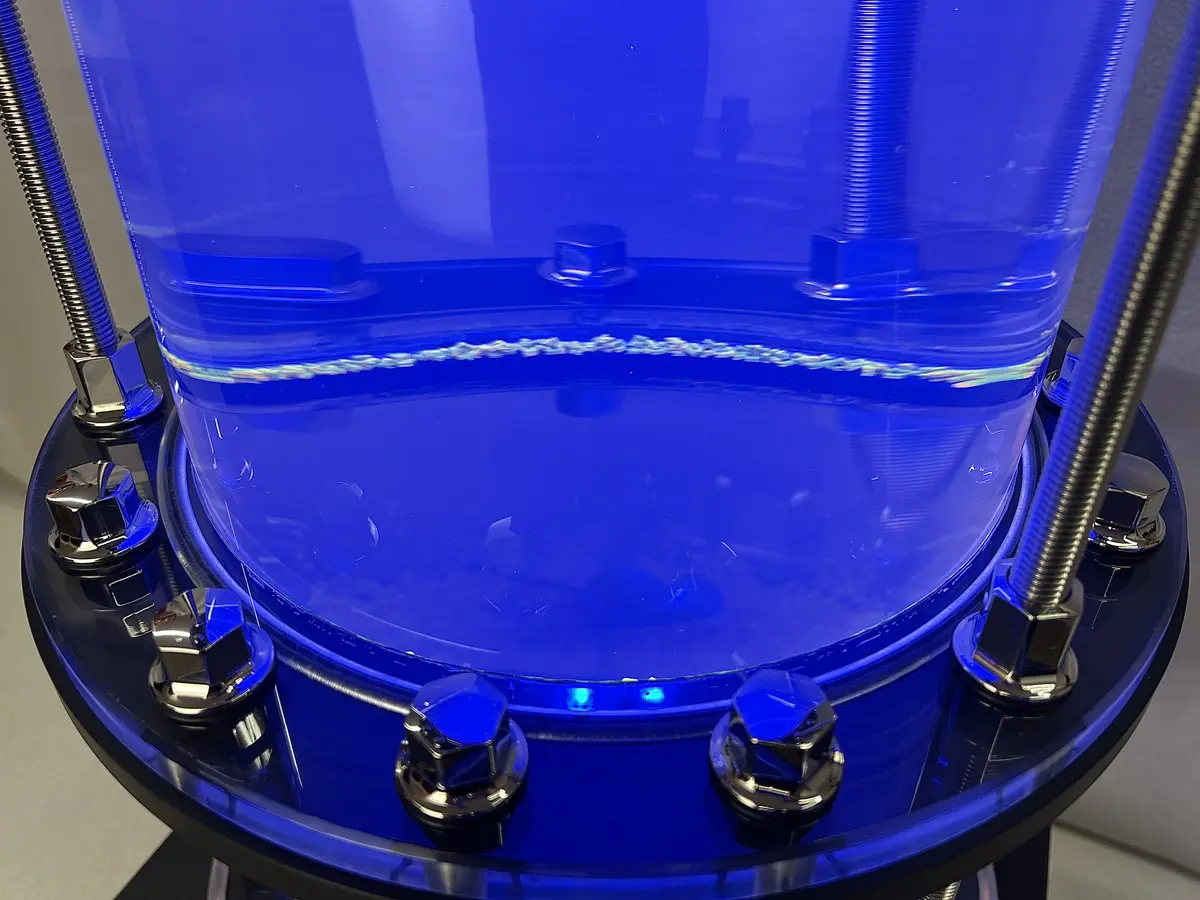

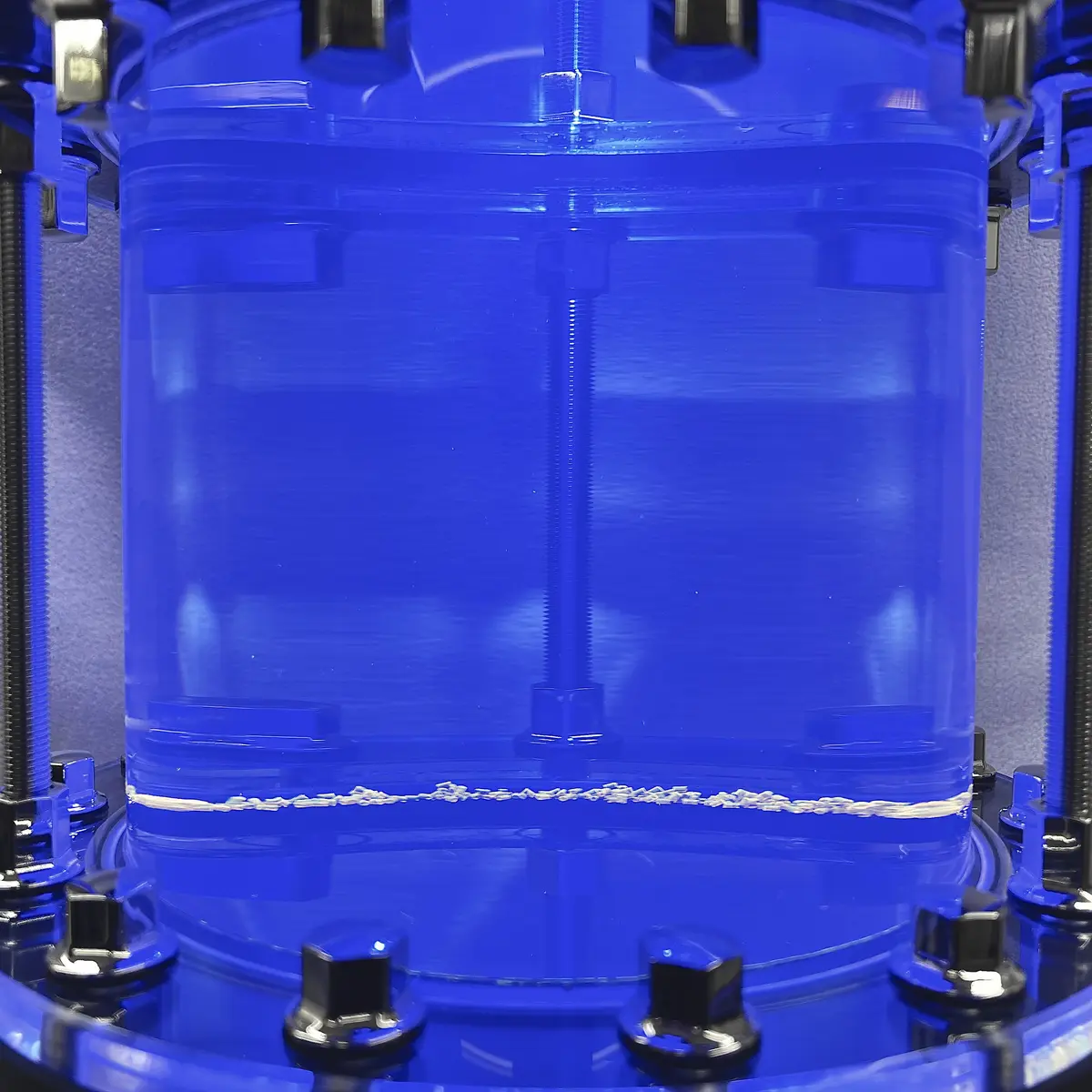

Auf dem folgenden Bild ist im Messeexponat die Standarddichtung auf der sich das fluoreszierende Acryl-Granulat absetzt unten zu sehen. Die Hygienedichtung oben bleibt hingegen rückstandsfrei.

Hygienic Seal Messeexponat: transparentes Flanschmodell mit blauem Fluid und UV-leuchtendem Granulat zur Produktdemo

Die transparenten Flansche des Exponats lenken den Blick gezielt auf die Dichtungen. Der Überstand der Standarddichtung und die bündige Passung der Hygienedichtung sind aus allen Perspektiven gut sichtbar. Das gewölbte Acrylglas wirkt dabei wie eine Lupe und vergrößert die Rückstände auf der Standarddichtung. So ist der Vorteil der hygienischen Variante deutlich erkennbar.

Beim Messeexponat wurde der Überstand der Standarddichtung bewusst etwas stärker ausgeprägt, damit das mikroskopische Problem mit grobem Granulat inszeniert werden kann.

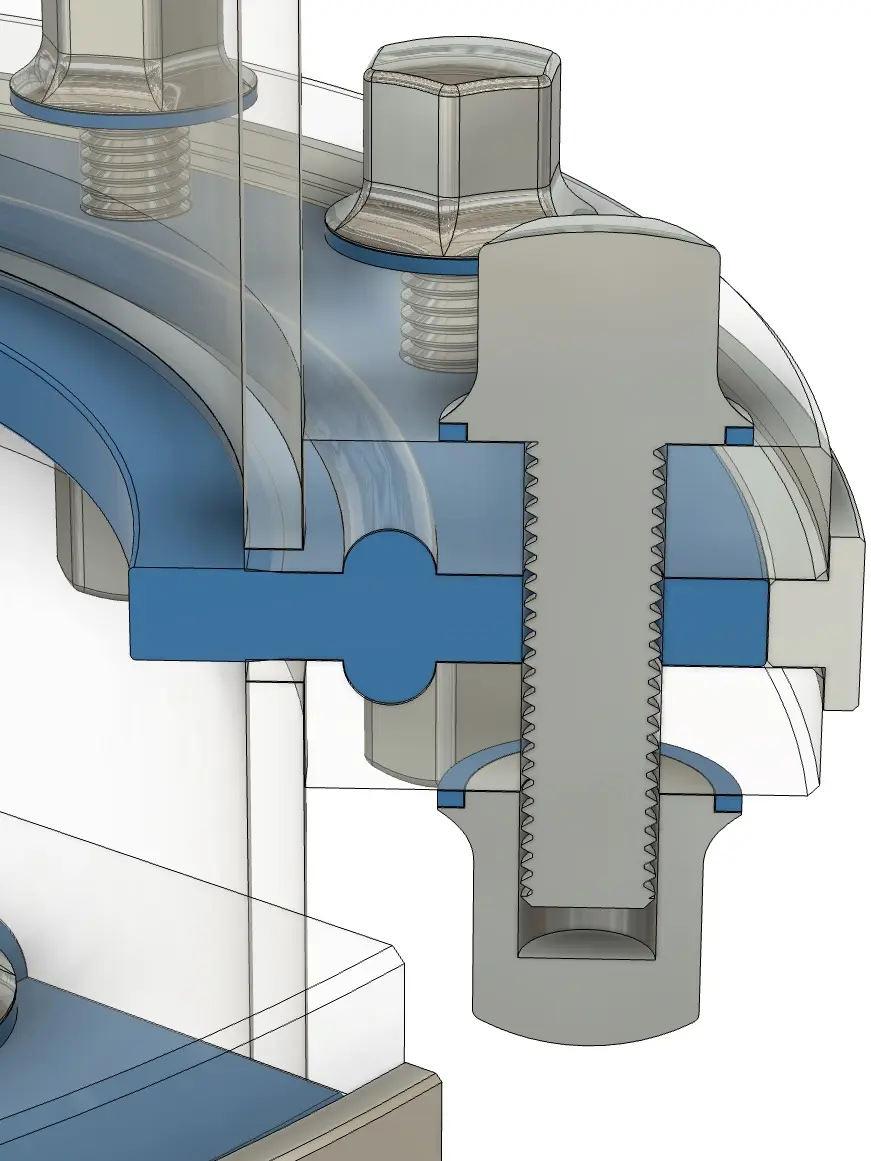

Standarddichtung

Durch den Überstand entstehen Toträume

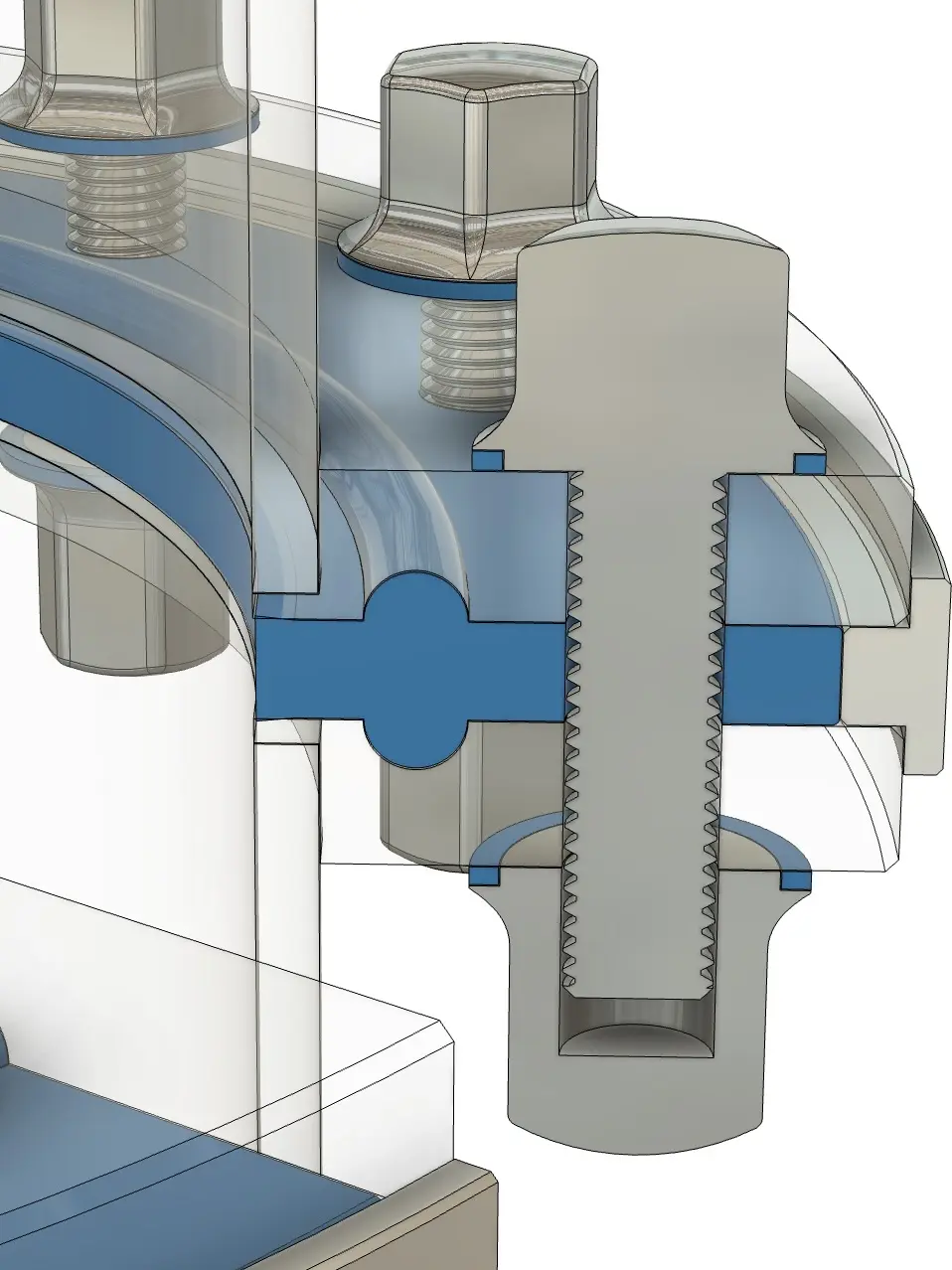

3D-Rendering des Messeexponats: Flanschquerschnitt mit Schraube, EPDM-Dichtung und transparentem Acryl für Demonstrator

Hygienedichtung

Die passgenaue Geometrie verhindert Toträume

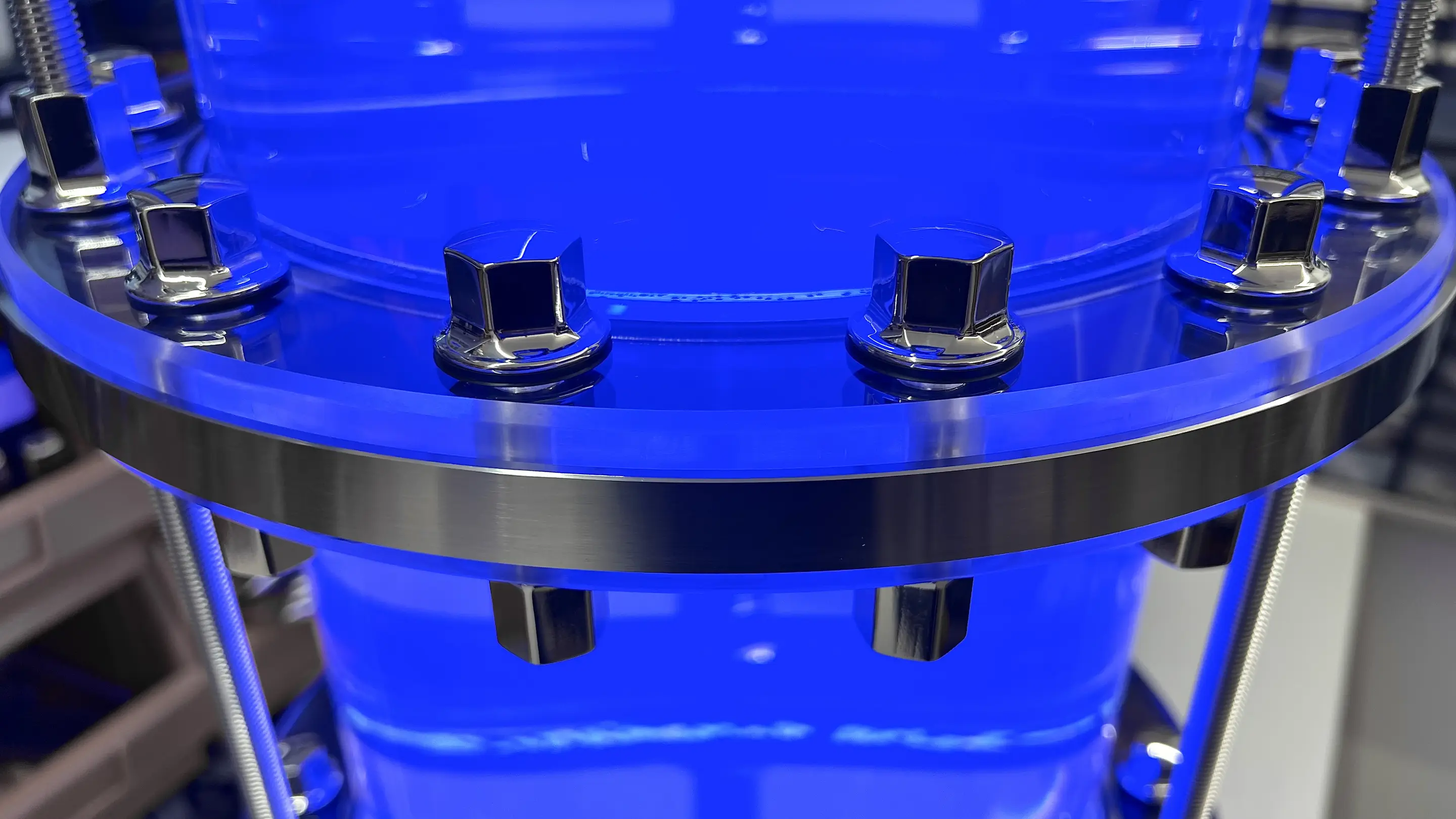

Edle Edelstahlschrauben hochglanzpoliert und zertifiziert

Der hohe Qualitätsanspruch von Freudenberg sollte sich im Messeauftritt bis zur letzten Schraube widerspiegeln. Deshalb wurden EHEDG zertifizierte Verschraubungen aus poliertem Edelstahl der Firma Kipp verbaut.

Ein Schraubensatz M12 bestehend aus einer Schraube, einer Mutter und einer Unterlegscheibe mit Dichtung kostet rund 50 Euro netto.

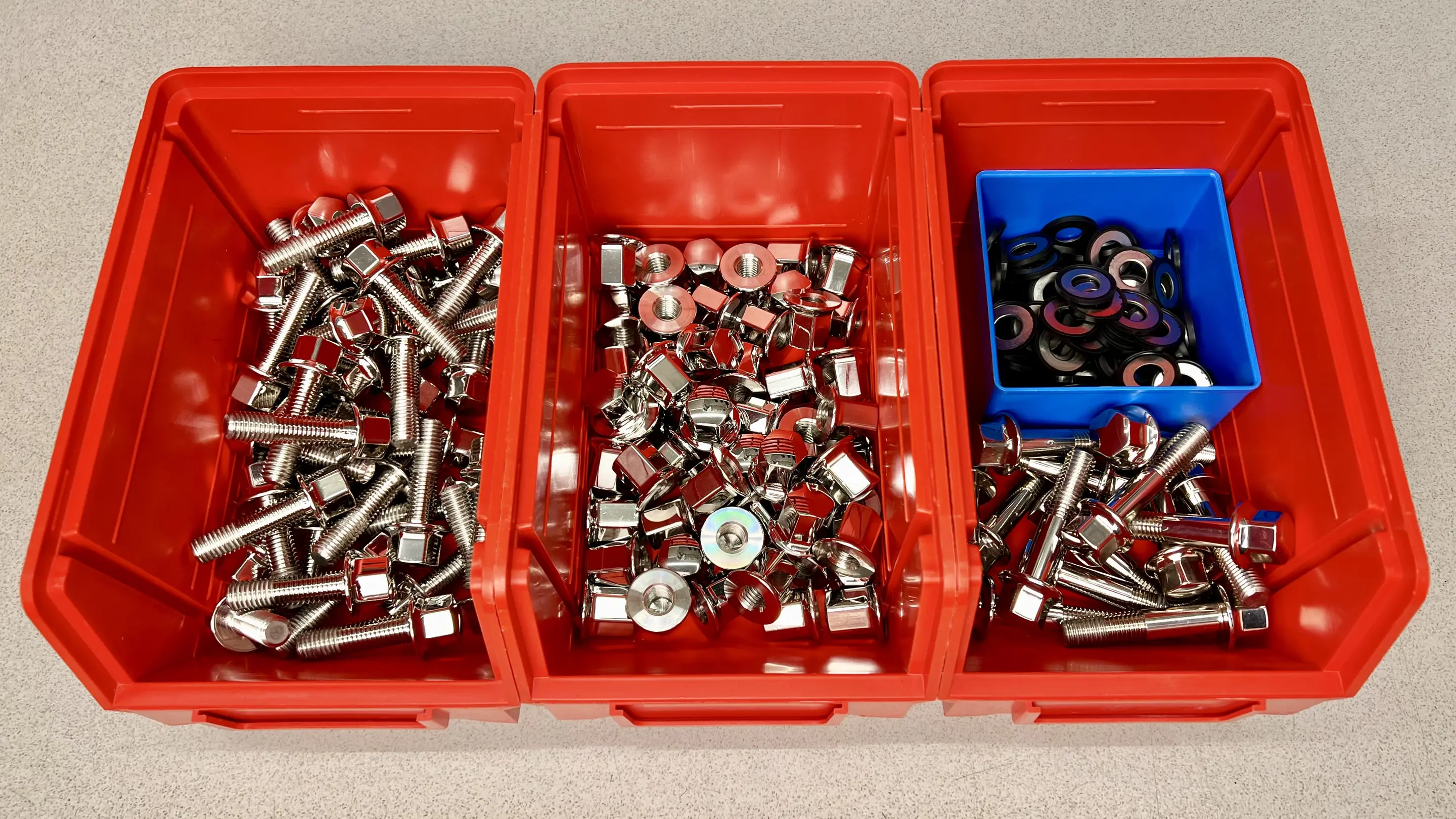

Rote Sortierboxen mit glänzenden Schrauben, Muttern und Dichtungsringen – Komponenten für Messeexponat und Prototyp

Das obige Bild zeigt einen beachtlichen Gesamtwert von rund 3.000 Euro netto und das folgende Bild das edle Resultat aus poliertem Edelstahl in Kombination mit Acrylglas.

Polierter Flansch mit Edelstahlschrauben an transparentem Acrylzylinder im blauen UV-Licht, Messeexponat Hygienic Seal

Entwicklung und Konstruktion des Messeexponats

Vor der Fertigung wurde das Exponat vollständig digital konstruiert. Dadurch ließen sich Funktion, Design und Proportionen präzise abstimmen und die Entwürfe dem Hygienic Seal Team von Freudenberg auch visuell zugänglich machen. Das Ergebnis war eine verlässliche Basis für ein Messeexponat, das termingerecht und erfolgreich umgesetzt werden konnte.

Messeexponat Rendering: Acrylzylinder mit Wasserschraube, UV-leuchtendem Granulat und polierten Edelstahlschrauben am Sockel

Antriebseinheit mit Simmering von Freudenberg

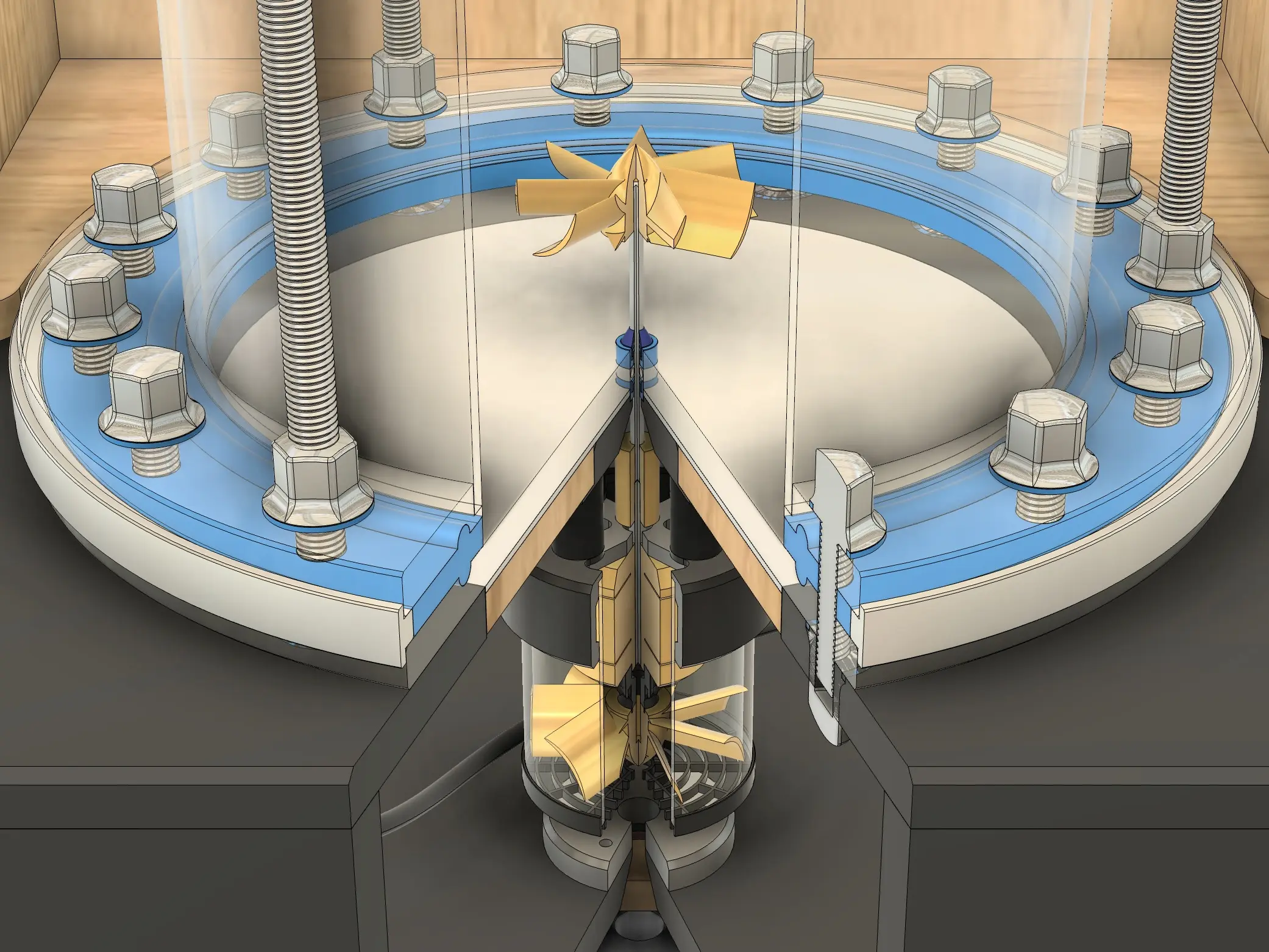

Die Wasserschraube ist im Inneren des Zylinders positioniert und wird über einen bürstenlosen Elektromotor im Sockel des Modells angetrieben. Zur Abdichtung der Wellendurchführung kommen zwei hintereinander angeordnete Simmerringe von Freudenberg als Radialwellendichtring zum Einsatz. Dazwischen läuft ein Vollkeramikkugellager, das die Welle präzise führt. Die gesamte Durchführung ist durch den transparenten Acrylglasboden von außen sichtbar und wird von der Aluplatte darunter gespiegelt.

3D-Rendering des Hygienic Seal Messeexponats mit Acrylzylinder, Flanschbefestigung und sichtbarer Wasserschraube im Schnitt

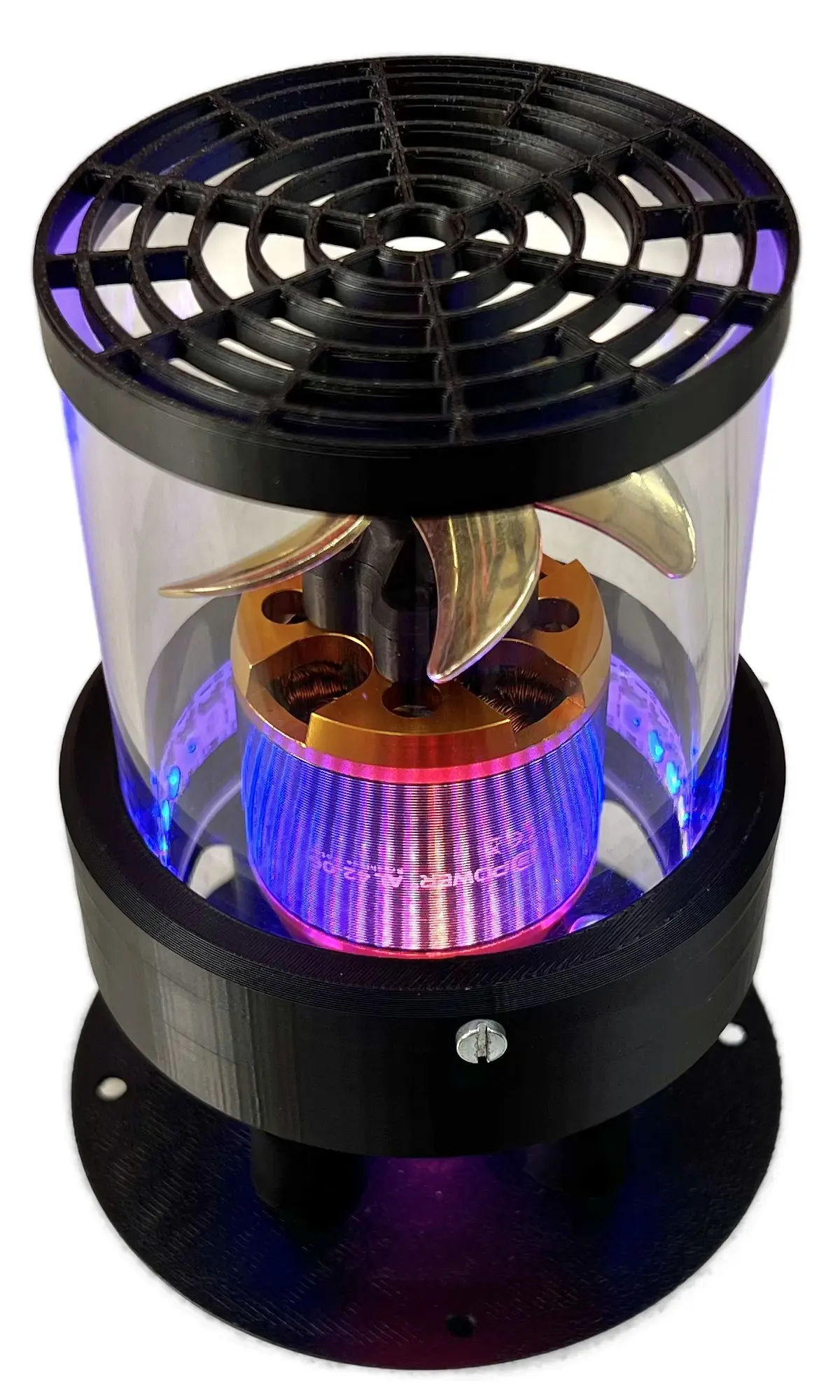

Bürstenloser Elektromotor für die Hydroschraube

Die Wasserschraube des Messeexponats wird von einem wartungsfreien Außenläufermotor angetrieben, der bereits bei niedrigen Drehzahlen ein hohes Drehmoment entwickelt und Spitzenleistungen von bis zu 540 Watt erreicht. Über elastische Distanzbolzen aus Gummi ist der Motor mechanisch entkoppelt, wodurch Vibrationen und Körperschall wirkungsvoll reduziert werden. Eine zusätzliche Luftschraube unterstützt die Kühlung der Antriebseinheit.

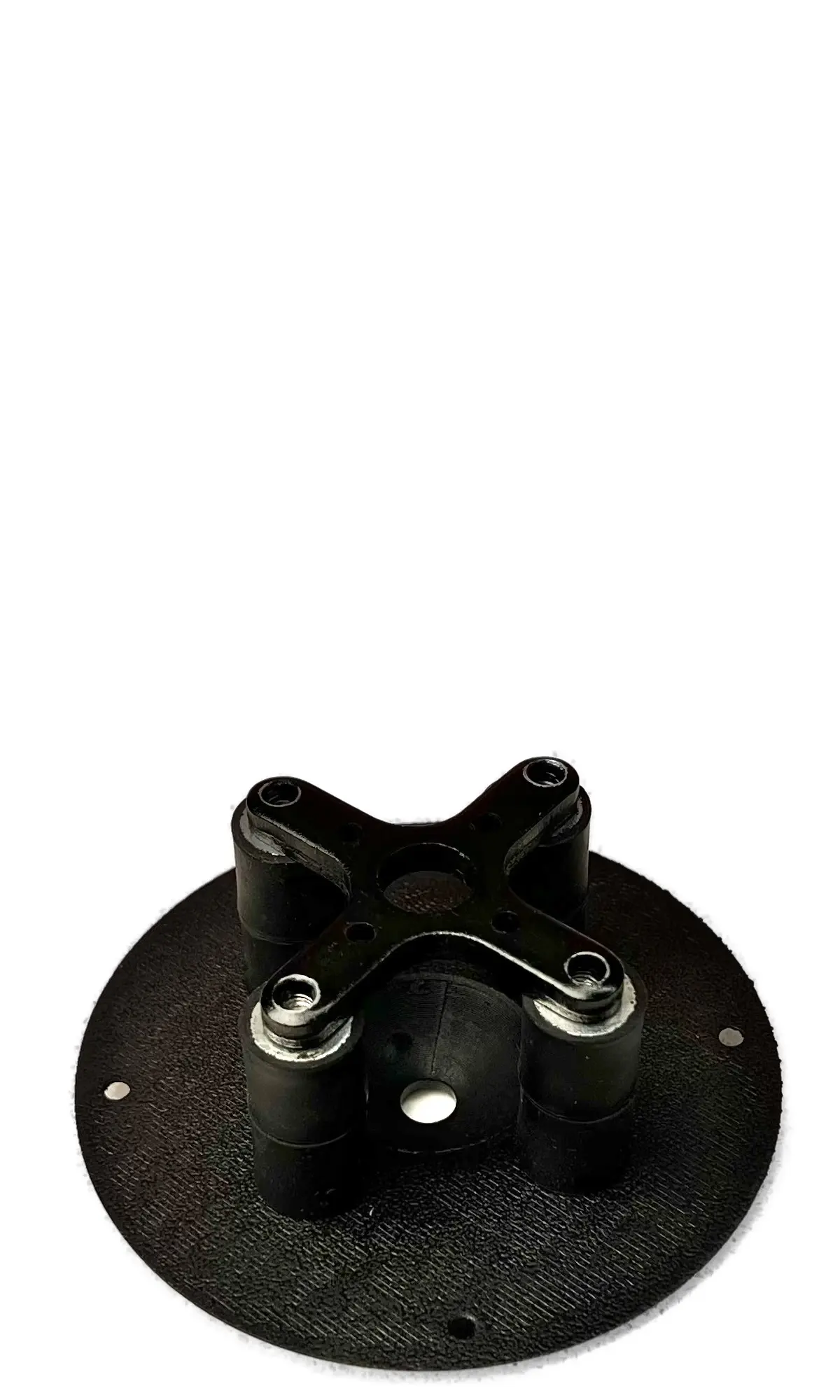

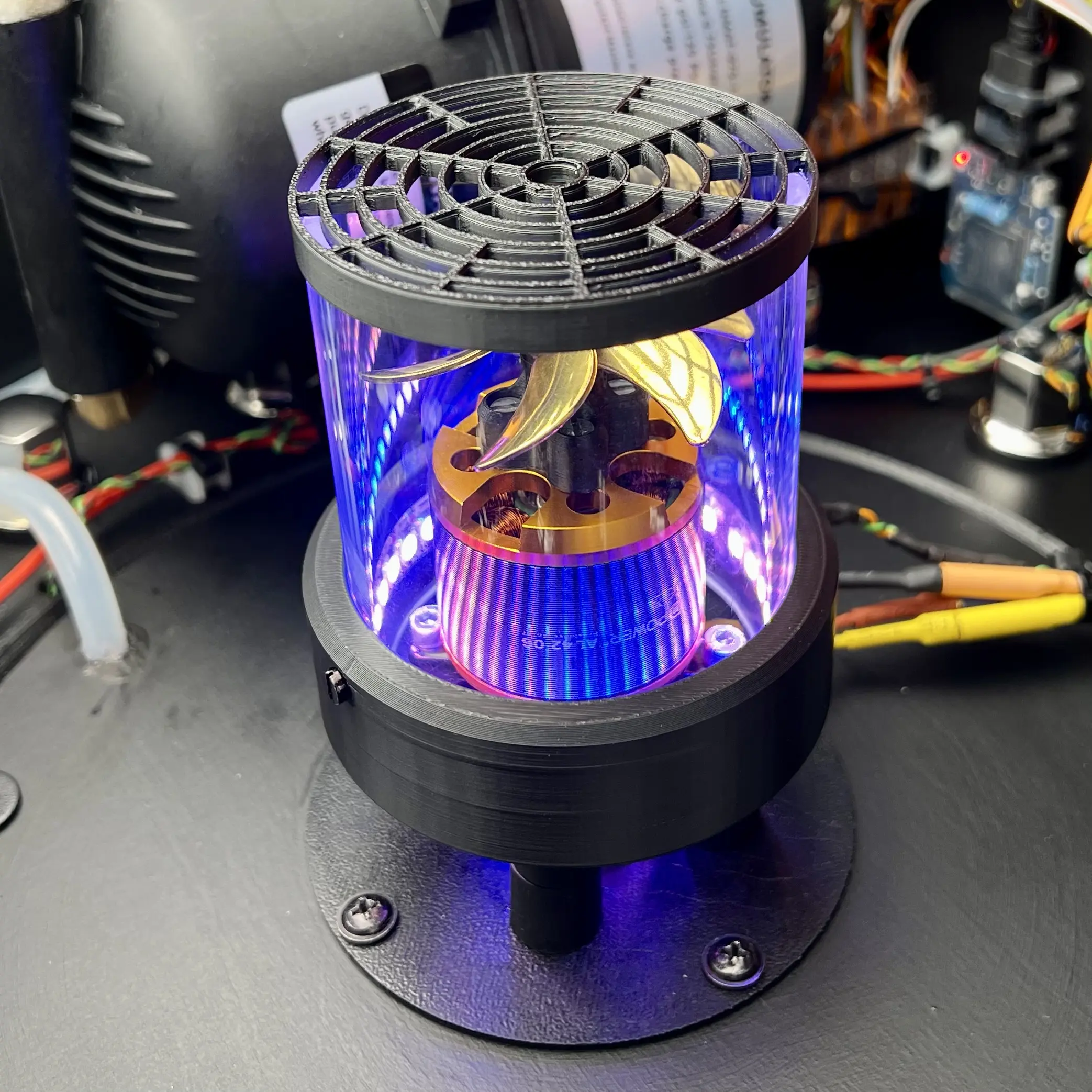

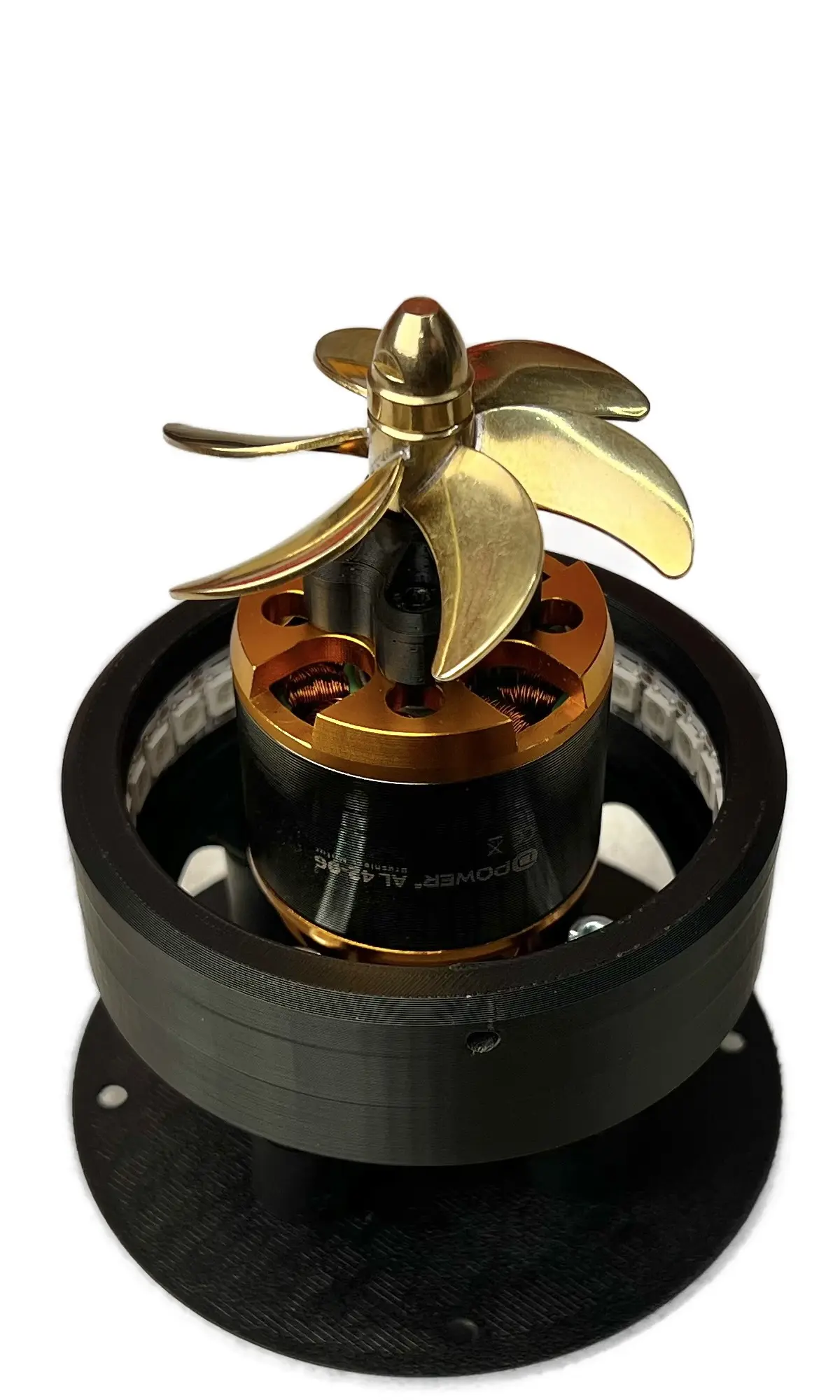

Antriebseinheit des Messeexponats mit bürstenlosem Motor und elastischen Gummidistanzbolzen als Funktionsmodell für Messebau

Antriebseinheit des Messeexponats mit bürstenlosem Elektromotor und goldener Hydroschraube als Funktionsmodell

Messeexponat Antriebseinheit mit bürstenlosem Motor, Hydroschraube und RGB‑UV LED-Stripe als Demonstrator

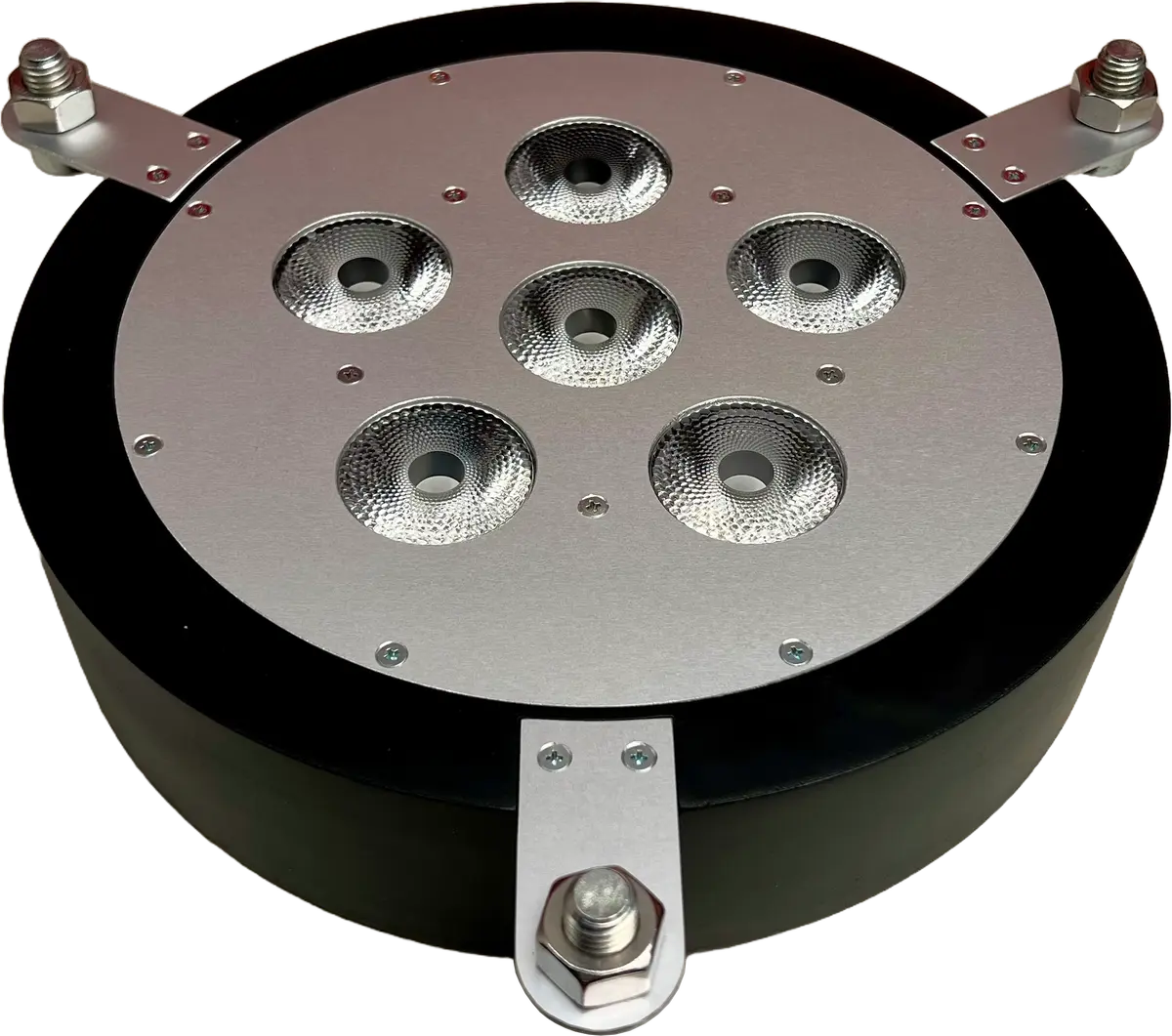

Eindrucksvolle Lichteffekte mit Schwarzlicht durch RGBAW+UV-LEDs

Sechs RGBAW+UV-LEDs mit einer Gesamtleistung von 72 Watt ermöglichen flexible Lichteffekte und stellen neben Rot, Grün und Blau auch Amber, Weiß und UV in hoher Farbtreue dar. Das Schwarzlicht lässt das fluoreszierende Granulat eindrucksvoll aufleuchten. Gefasst ist die Einheit in einem schwarz lackiertem, 3D-gedruckten Gehäuse mit CNC-gefräster Aluminiumblende. Die Spannungsversorgung erfolgt über zwei Gewindestangen, während eine dritte das DMX-Signal zur präzisen Steuerung überträgt.

RGBAW+UV LED-Modul des Messeexponats für Freudenberg Hygienic Seal Demonstrator mit Reflektorlinsen und Schraubenbefestigung

Mikroelektronik und Steuerung des Messeexponats

Der Antrieb und die LED-Einheit des Exponats werden von einem ESP32-Mikrocontroller mit einer Taktfrequenz von 240 MHz gesteuert. Die Software ist in C++ entwickelt und koordiniert Motorbewegungen und Lichteffekte. Der Ablauf startet automatisch in einem einstellbaren Intervall oder manuell über einen Taster im Sockel. Zunächst wird das Granulat durch einen kurzen Rückwärtslauf aufgewirbelt und anschließend mit einem schnellen Vorwärtslauf im gesamten Zylinder verteilt. Nach dem Absetzen sorgt ein langsamer Rückwärtslauf dafür, dass der Spiegel am Boden freigeräumt und der Simmering sichtbar wird.

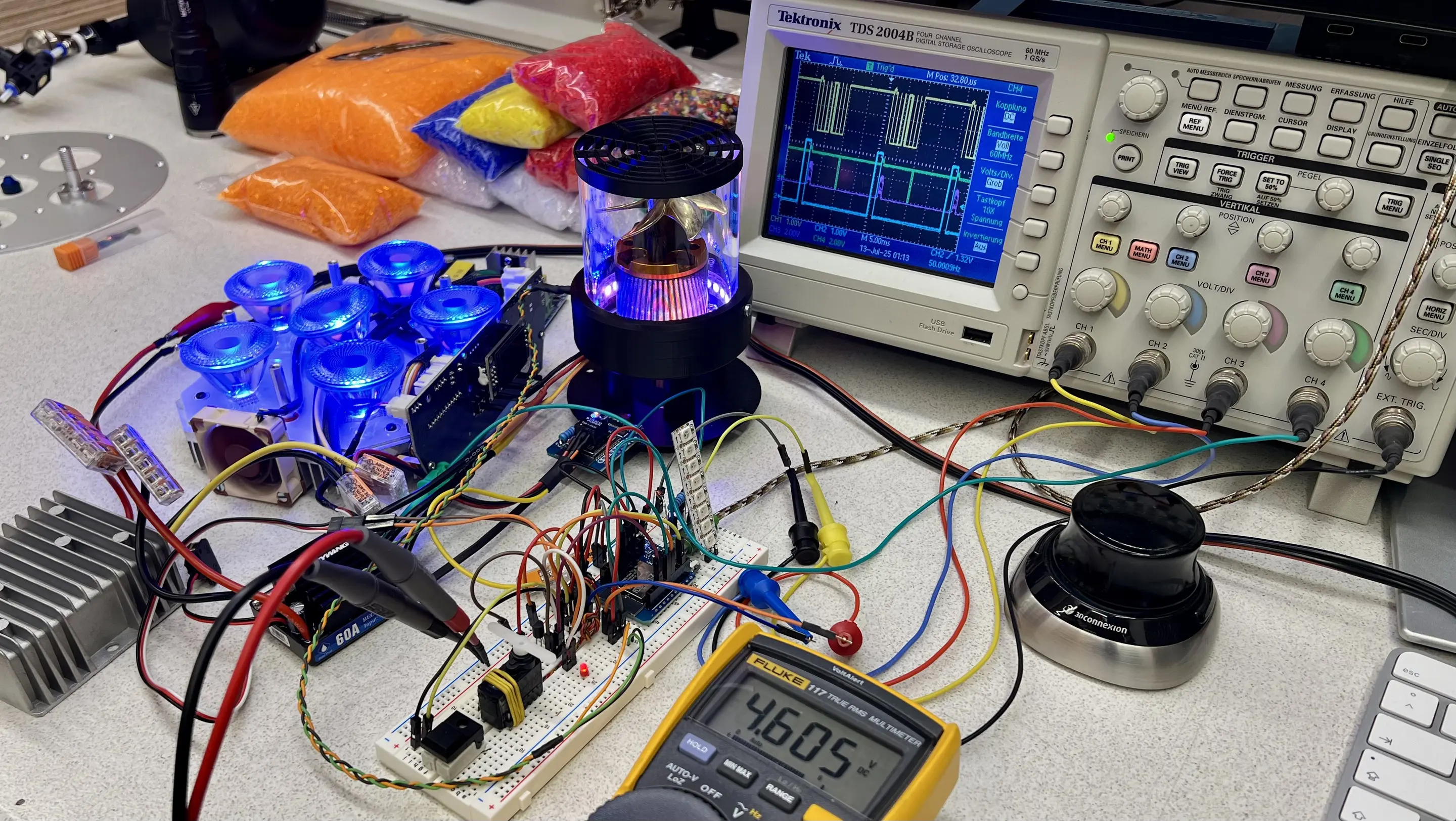

Arbeitsplatz mit Messeexponat-Miniatur, Oszilloskop, LED-Modulen und Mikrocontroller-Breadboard für Messemodell-Entwicklung

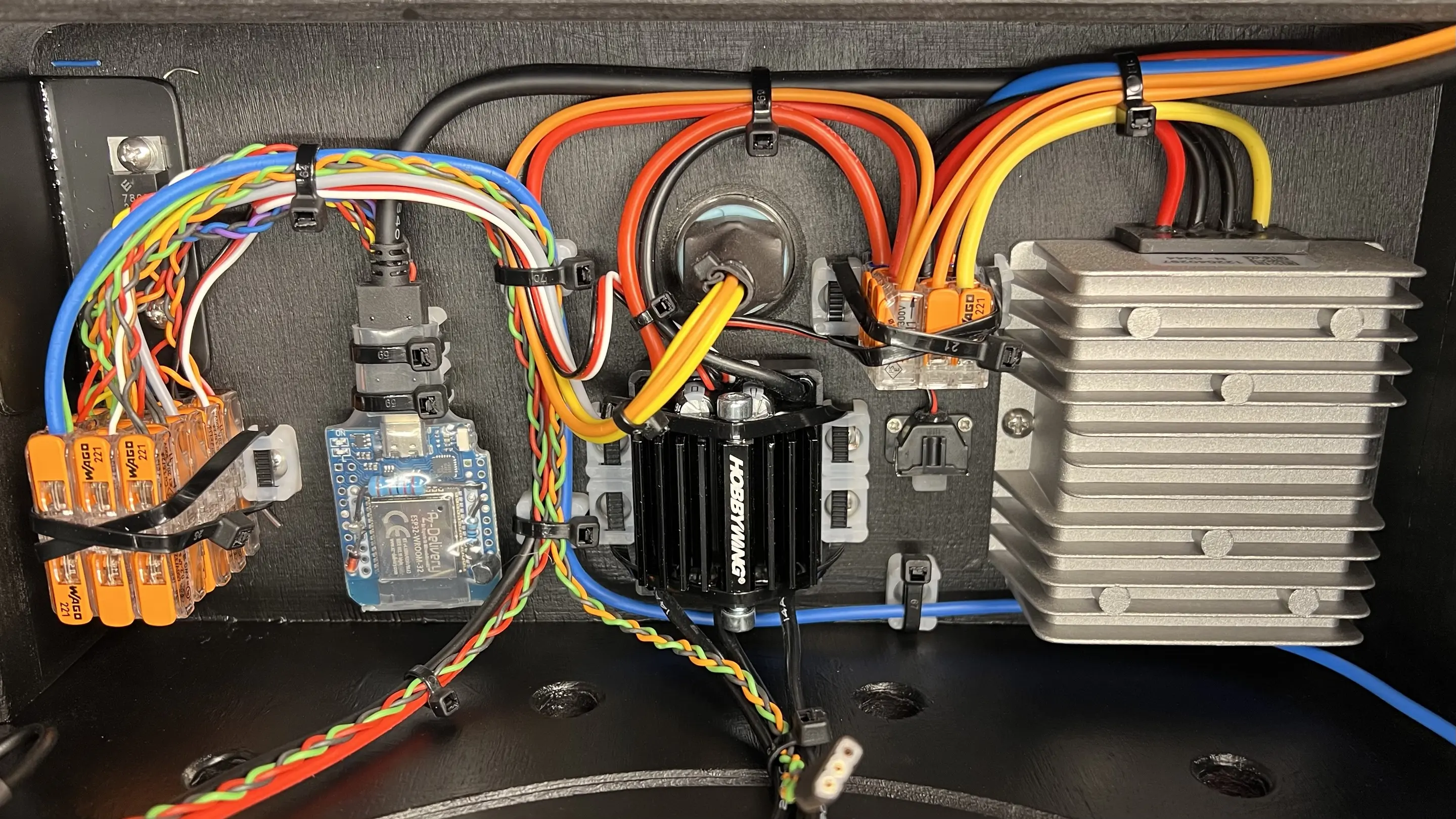

Leistungselektronik und Spannungsversorgung

Als Leistungselektronik kommt ein hochwertiger Brushless-Regler aus dem Modellbaubereich zum Einsatz. Er wandelt die 12 Volt Gleichspannung des Netzteils in einen frequenzgeregelten Drehstrom für den Motor um. Die LED-Einheit wird mit 24 Volt betrieben, die über einen Hochsetzsteller transformiert wird. Ein zusätzlicher Spannungsregler stellt 5 Volt für die LED-Stripes im Sockel bereit.

Messesockel-Innenraum mit farbigen Kabeln, WAGO-Klemmen, Kühlkörper und Hobbywing-Motorregler, verkabelt für Demonstrator

Unter der Haube des Messeexponats

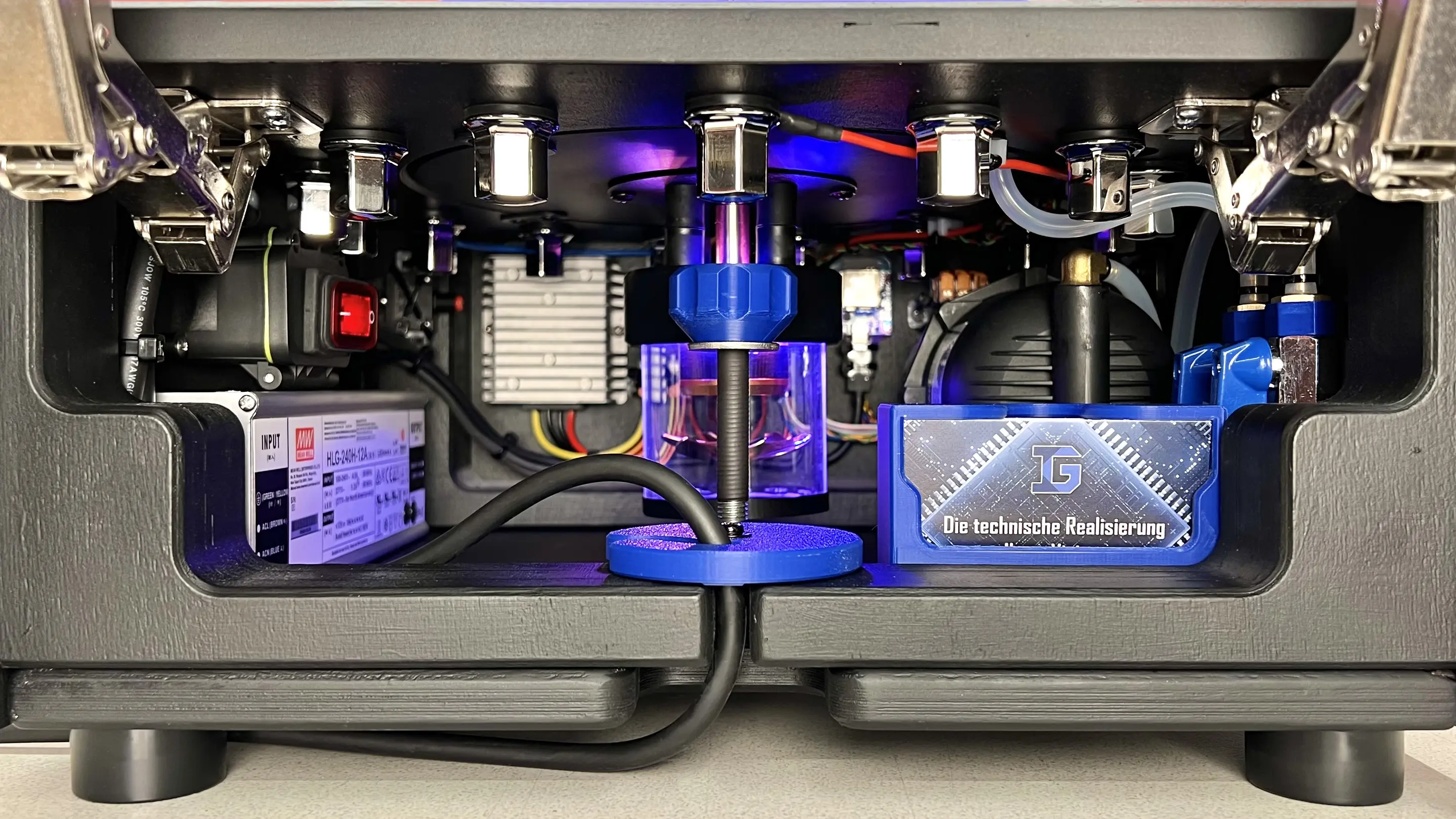

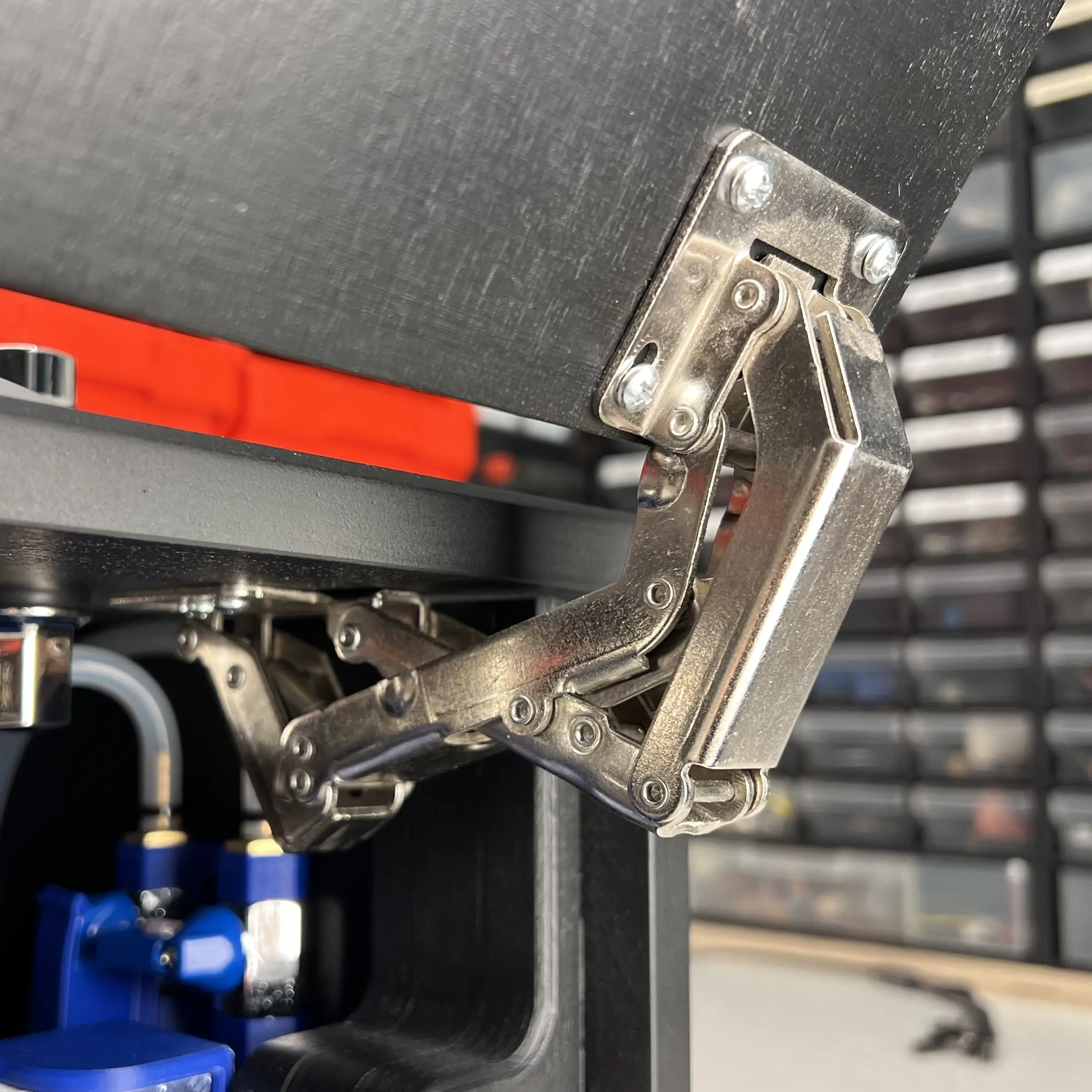

Der Hygienic Seal Demonstrator lässt sich auch von innen sehen. Über zwei Scharniere kann die Rückwand nach oben geklappt werden, sodass der Innenraum frei zugänglich ist. Dort befinden sich neben Antrieb und Elektronik auch Zubehörkomponenten sowie ein Druckausgleichsbehälter, der Volumenänderungen des Wassers bei Temperaturschwankungen zuverlässig kompensiert.

Innenansicht Sockel des Hygienic Seal Messeexponats mit Motor, Netzteil, LED-Steuerung und Rohranschlüssen für Messemodell

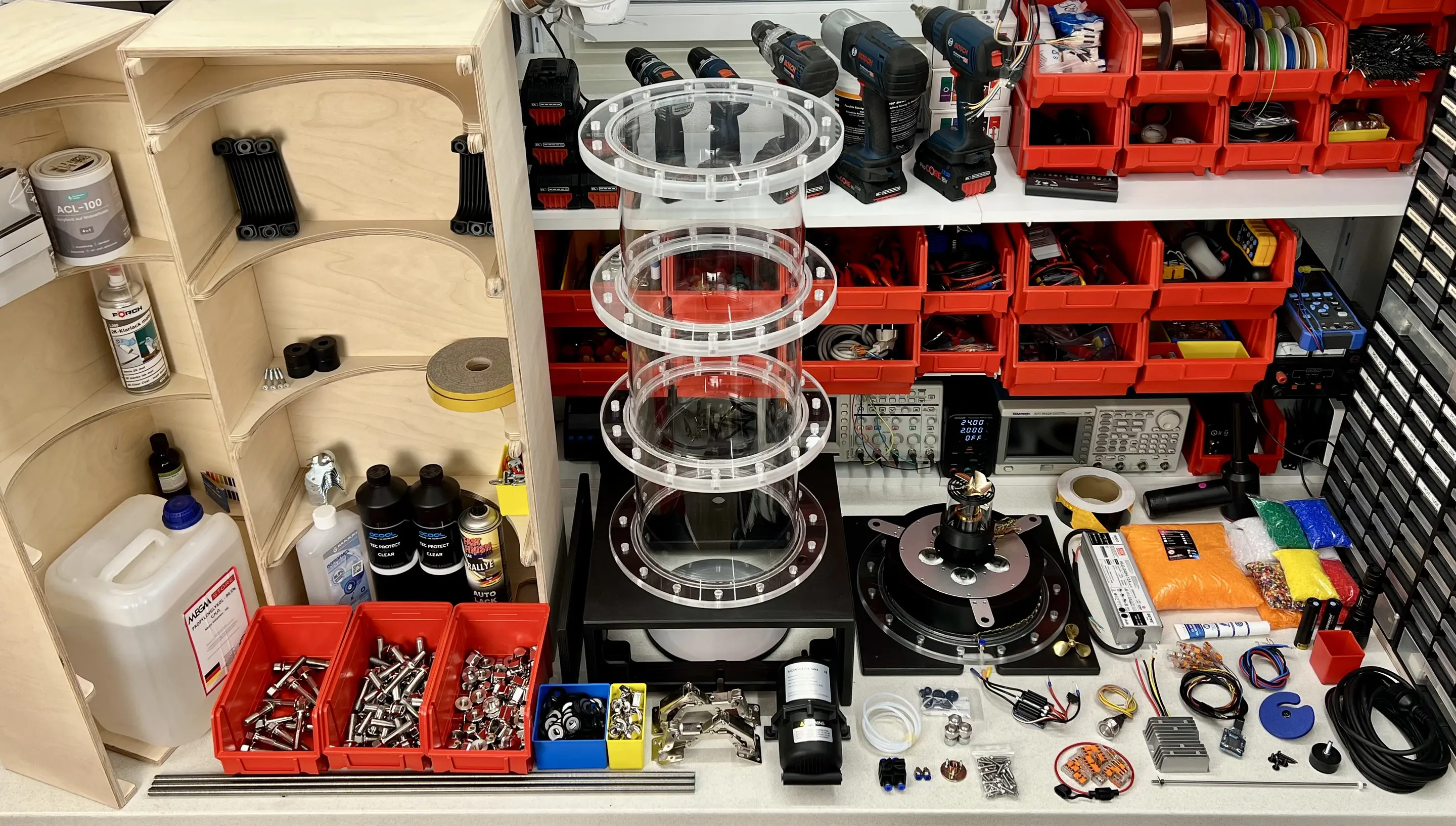

Das Messemodell in Einzelteilen

Vor der Montage wurden alle Einzelteile des Messeexponats sorgfältig ausgelegt und abgezählt, um fehlende Komponenten frühzeitig zu erkennen.

Werkstattaufnahme: Acrylzylinder und Flansche, Motoren, rote Schraubenboxen sowie Elektronik für Hygienic Seal Messemodell

Fertigung der Flansche aus Acrylglas

Alle acht Flansche des Messeexponats wurden aus transparentem Acrylglas in mehreren Durchgängen präzise CNC-gefräst. Trotz der einfachen Geometrie bestand die Herausforderung darin, die jeweils passende Oberflächenbeschaffenheit für Fasen, Rillen, Sichtflächen und Klebeflächen zu erlangen.

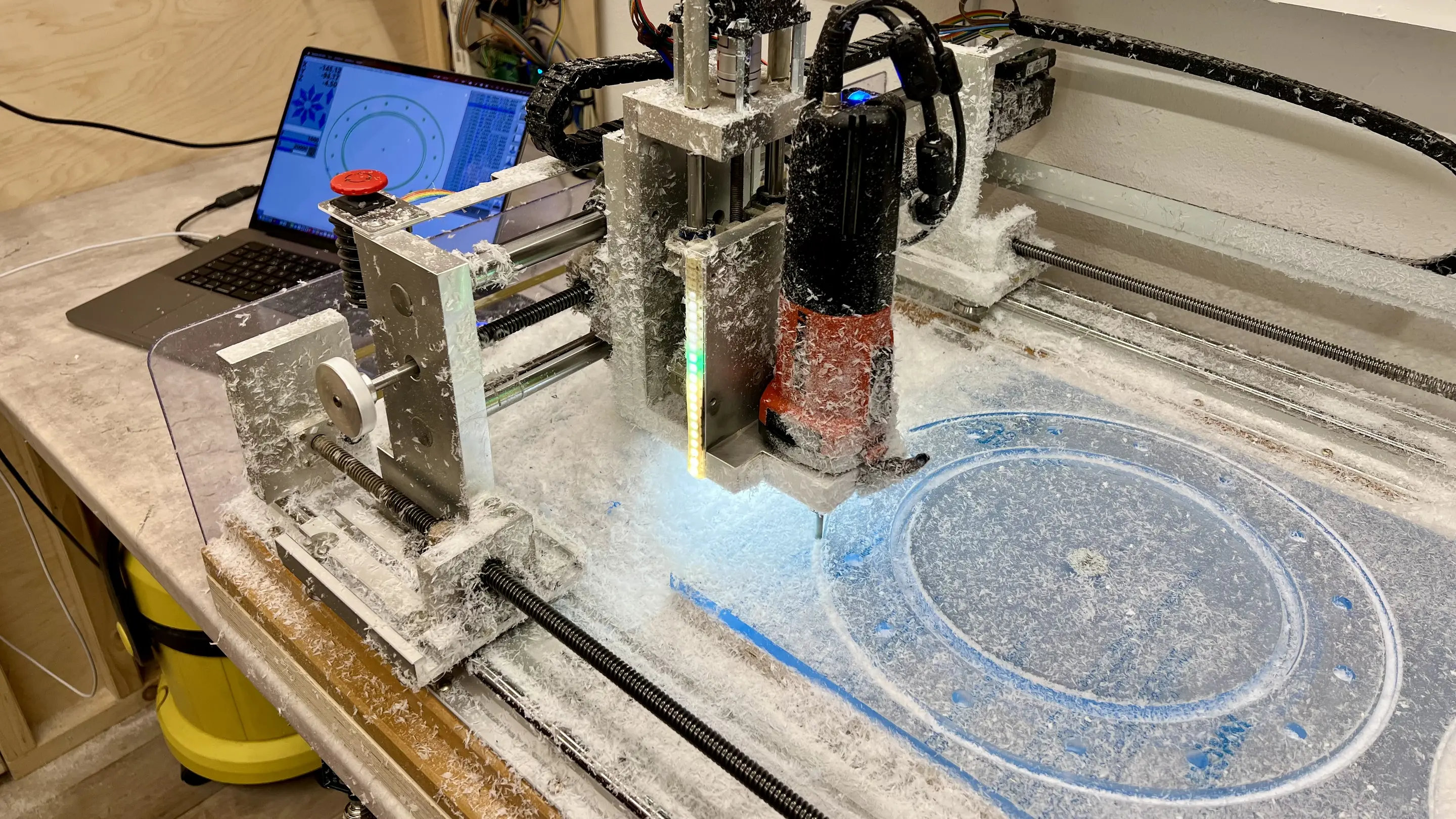

CNC‑gefräste Acrylglas‑Flansche für Messeexponat: Hobby‑CNC mit Spänen beim Fräsen von Flanschringen für Messebau‑Modell

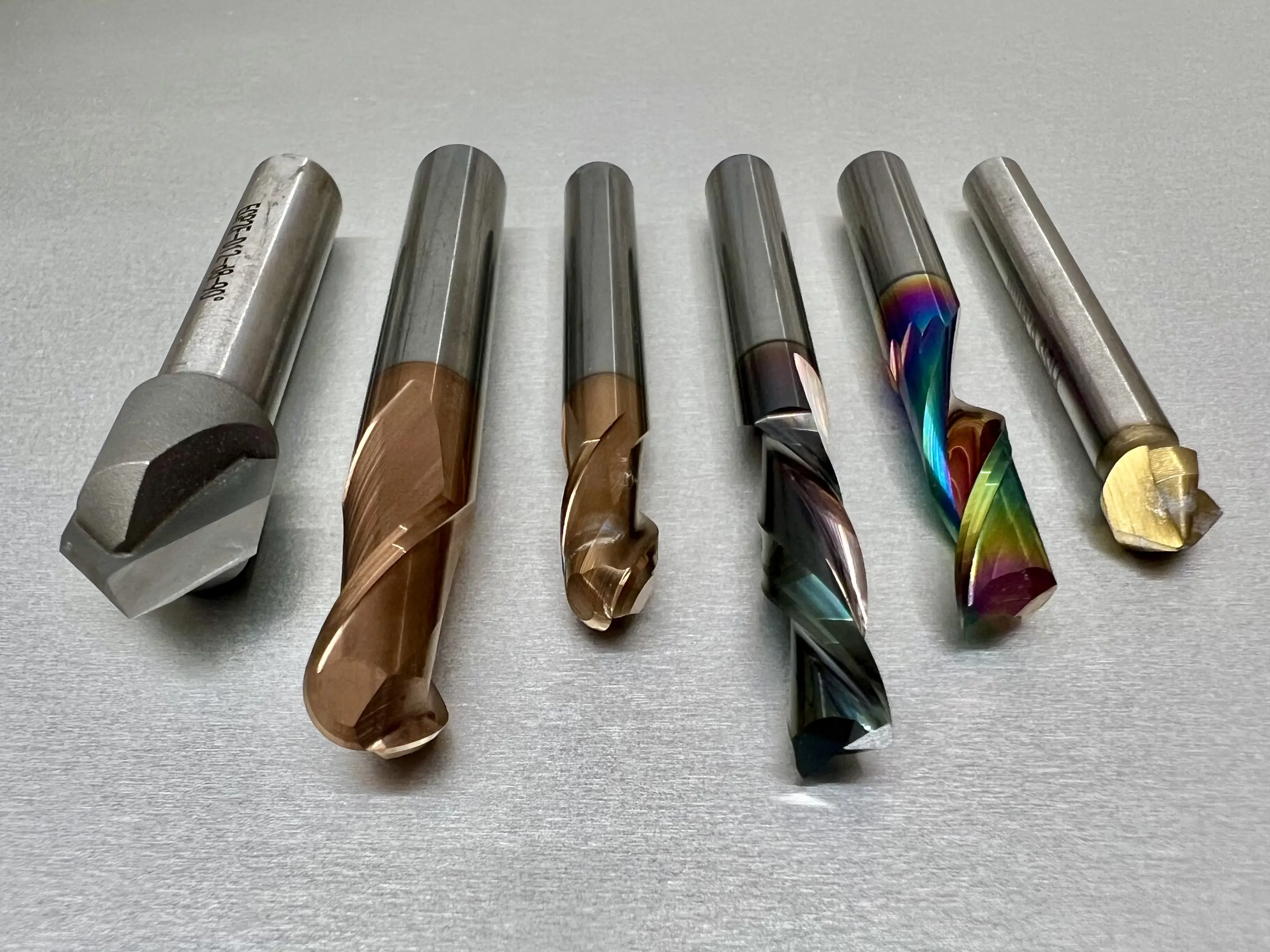

Für die Fertigung war der Einsatz mehrerer Fräsertypen erforderlich. Zum Einsatz kamen Einschneider, Zweischneider, Kegelfräser, Senker und Kugelfräser, um die geforderten Konturen und Oberflächenqualitäten zu erreichen. Die Rundnut für den Zentrierwulst der Dichtungen wurde im Wirbelfräsen hergestellt, bei dem sich der Fräser in kleinen Kreisbewegungen langsam fortbewegt. Dadurch entstand eine leicht ovale Geometrie, die der EPDM‑Dichtung gezielt Spielraum zur elastischen Verformung gibt.

Reihe CNC‑gefertigter Fräser und Werkzeuge auf Metallplatte als Messebau‑Fertigungsmuster für Formenbau und Modellbau

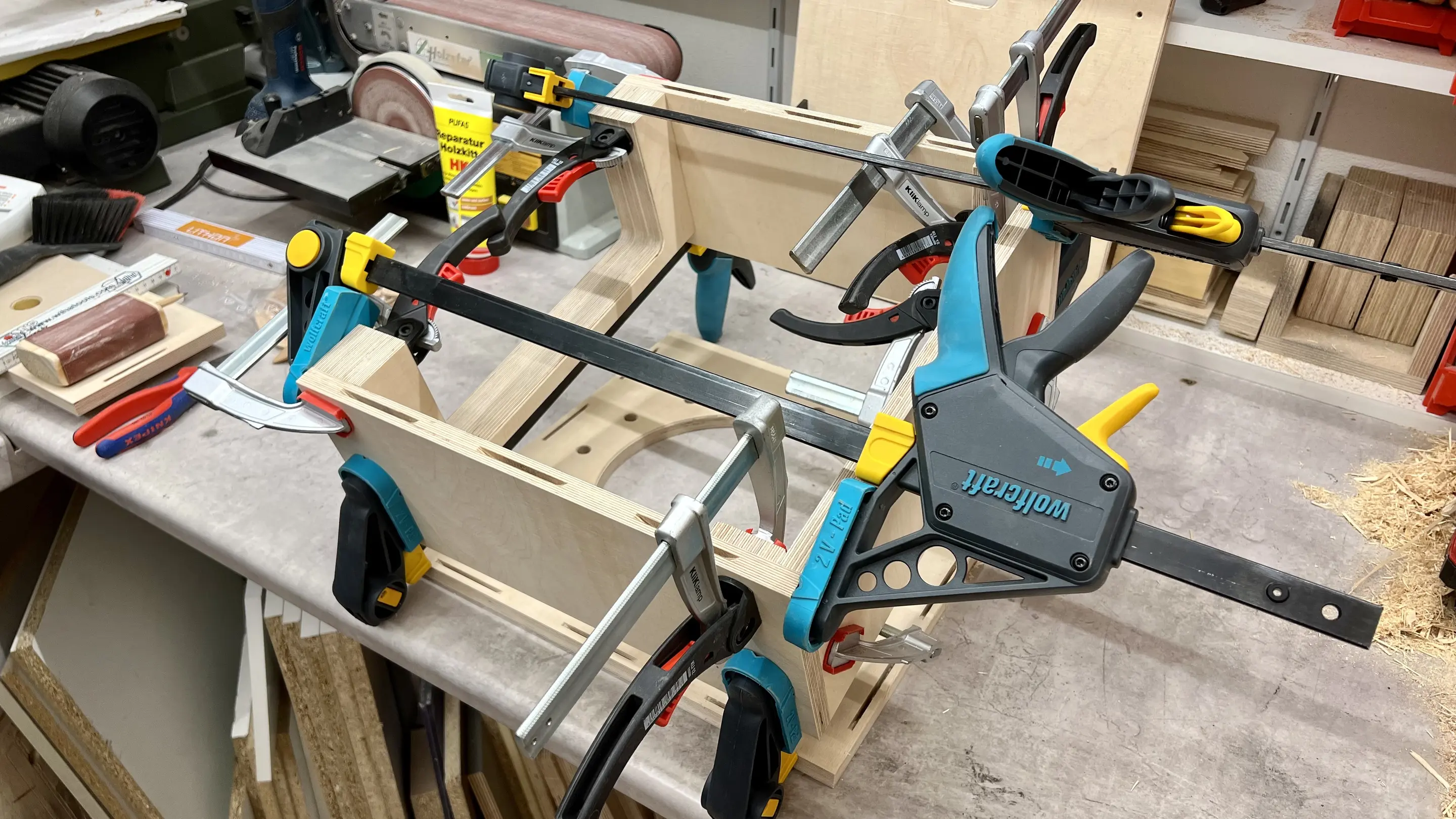

Fertigung des Sockels und der Transportkiste aus Holz

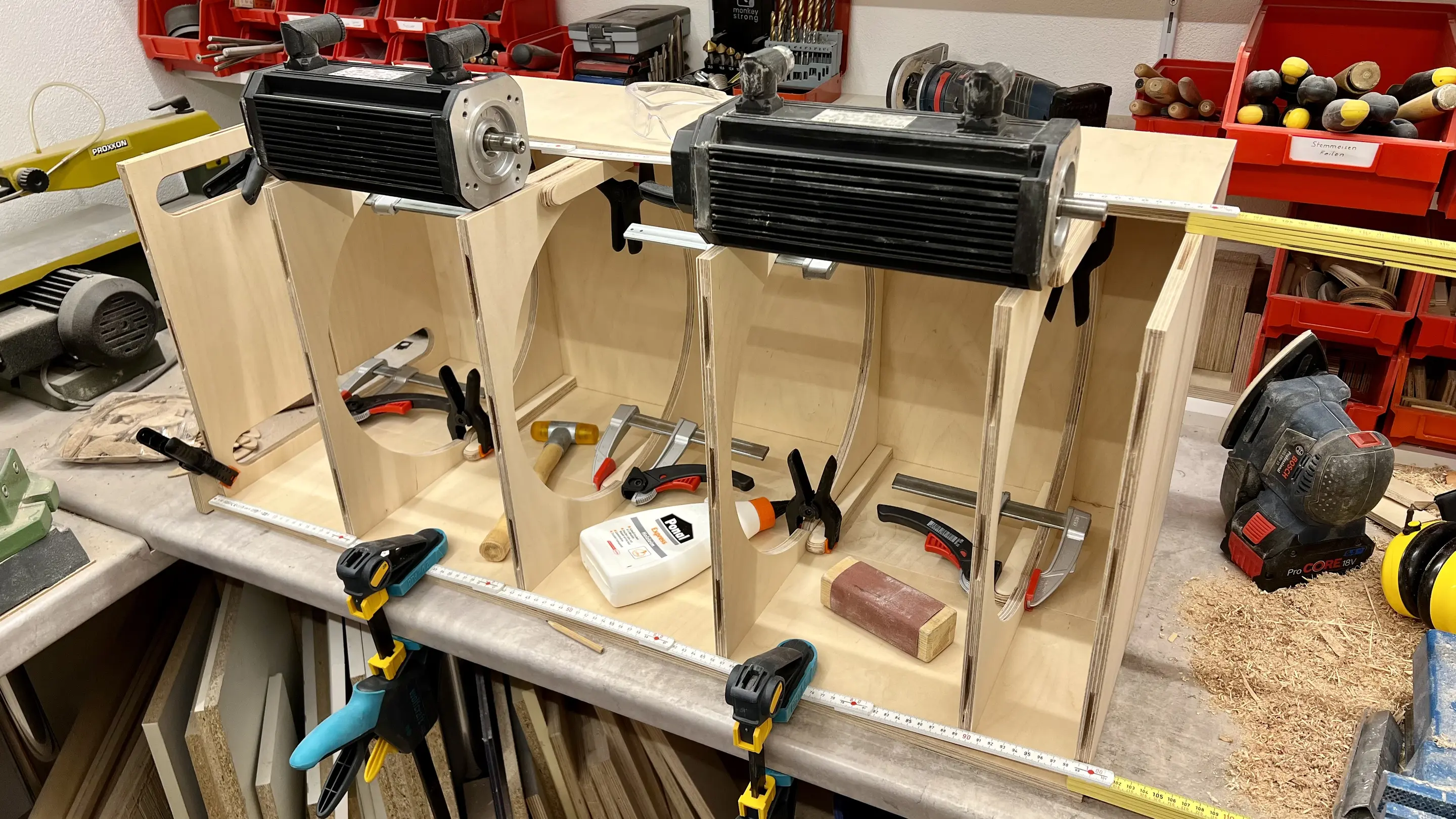

Der Sockel des Messeexponats wurde aus Holz auf der CNC‑Anlage passgenau gefertigt. Die 15 mm starken Multiplexplatten sind mit Flachdübeln verleimt, was eine dauerhaft stabile Verbindung sicherstellt. Die Oberfläche ist mit einem matten, tiefschwarzen Zweikomponentenlack beschichtet, der hochwertig wirkt und zugleich widerstandsfähig und stoßfest ist.

Holzsockel-Fertigung für Messeexponat: CNC-gefräste Multiplexteile verleimt, mit Schraubzwingen gespannt und verschraubt

Um sicherzustellen, dass die beiden Schalen der Transportkiste passgenau ineinander greifen, wurde die zweite Schale beim Verleimen an der ersten exakt ausgerichtet.

Messetransportkiste aus lackiertem Multiplex in Fertigung für Hygienic Seal Messeexponat mit Griffen und Spannverschlüssen

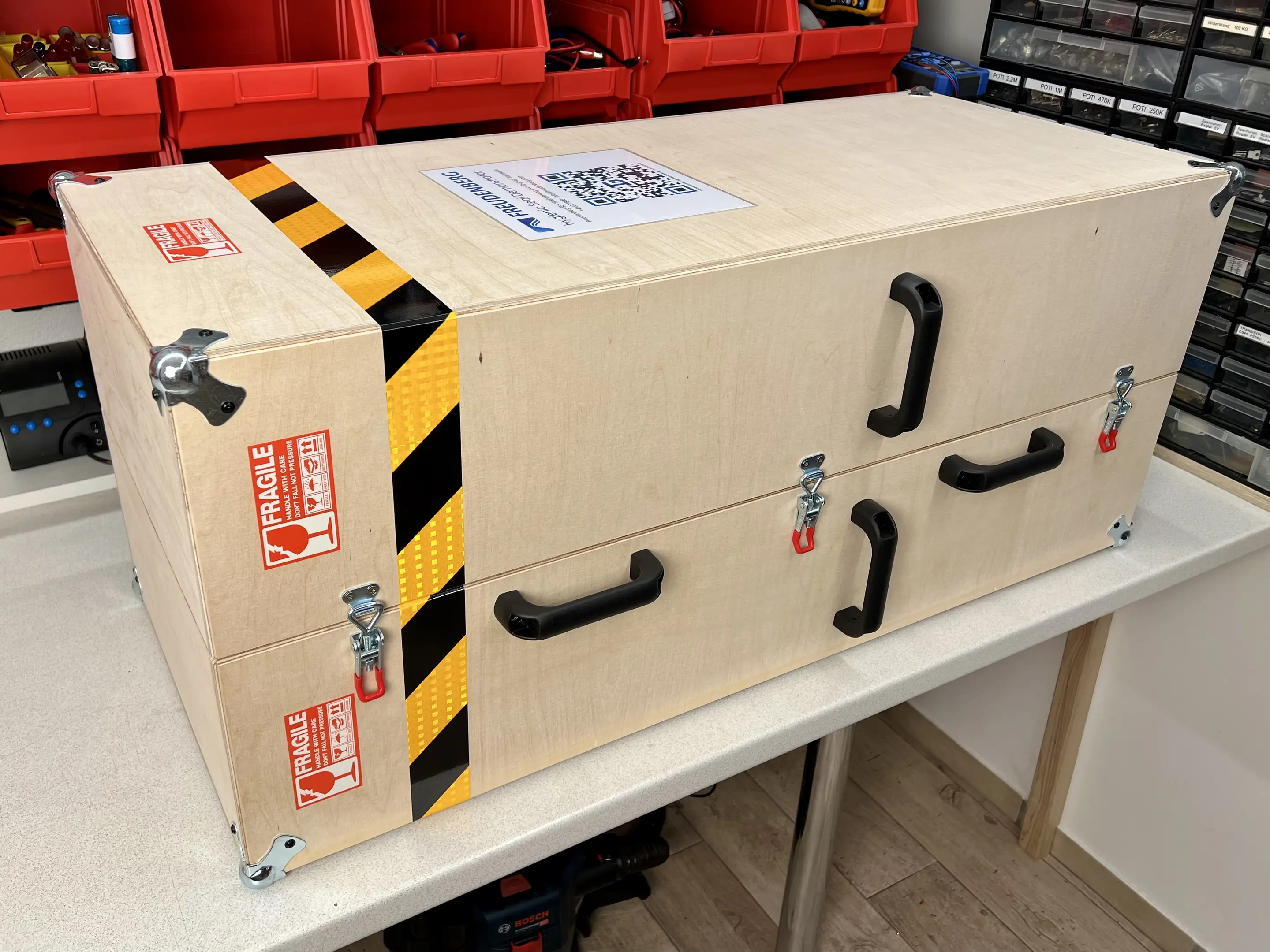

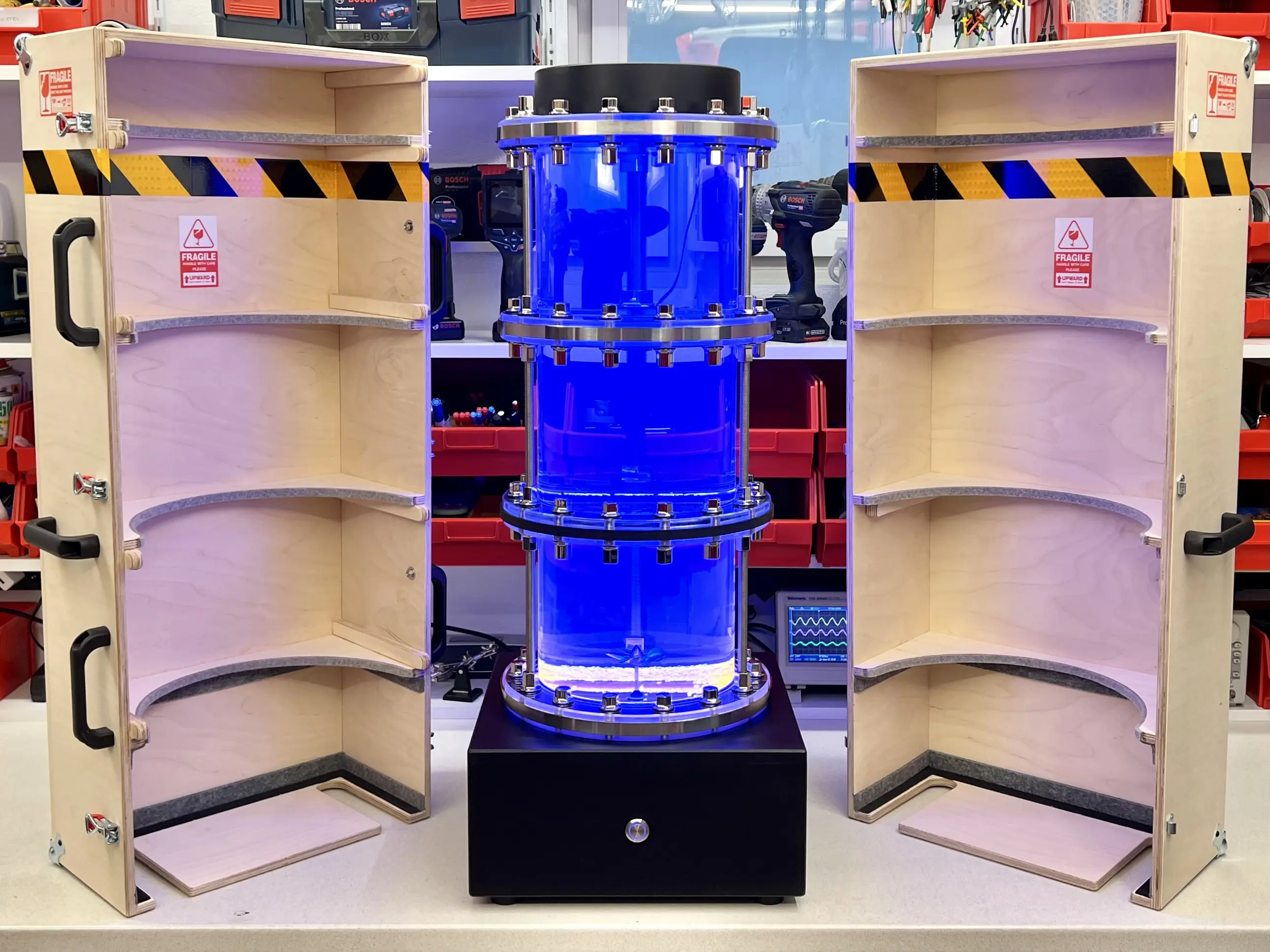

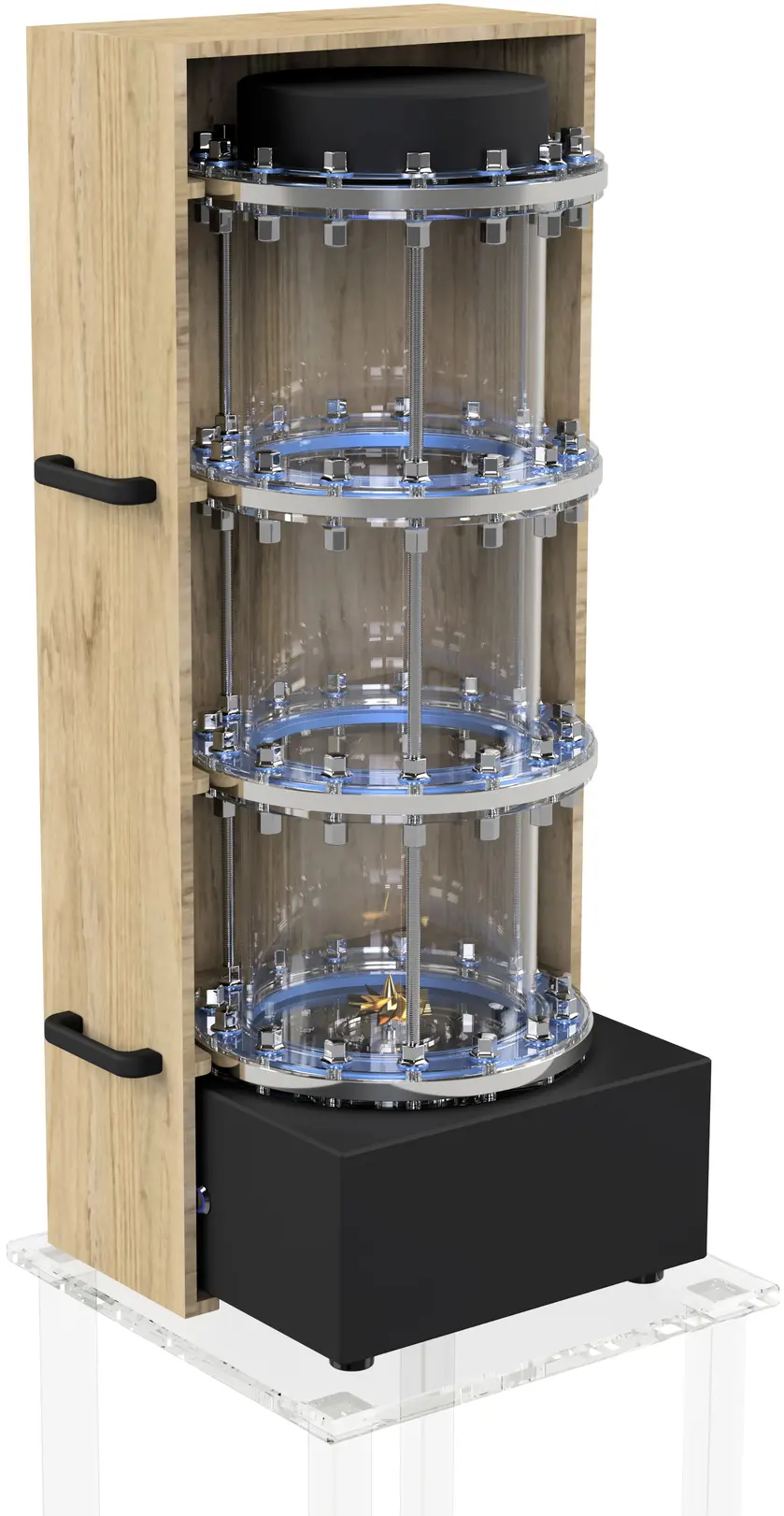

Für Messeeinsatz optimierte Transportkiste

Für den Messeeinsatz wurde eine robuste Holzkiste aus 12 mm starkem Multiplex hergestellt, die sicheren Transport und einen schnellen Aufbau des Messeexponats ermöglicht. Zwei passgenaue Holzschalen werden von beiden Seiten über den Demonstrator geschoben und mit Spannverschlüssen fixiert. Dadurch kann das 65 kg schwere Exponat mit ergonomischen Griffen direkt angehoben werden, ohne vorher in eine Kiste umgehoben werden zu müssen.

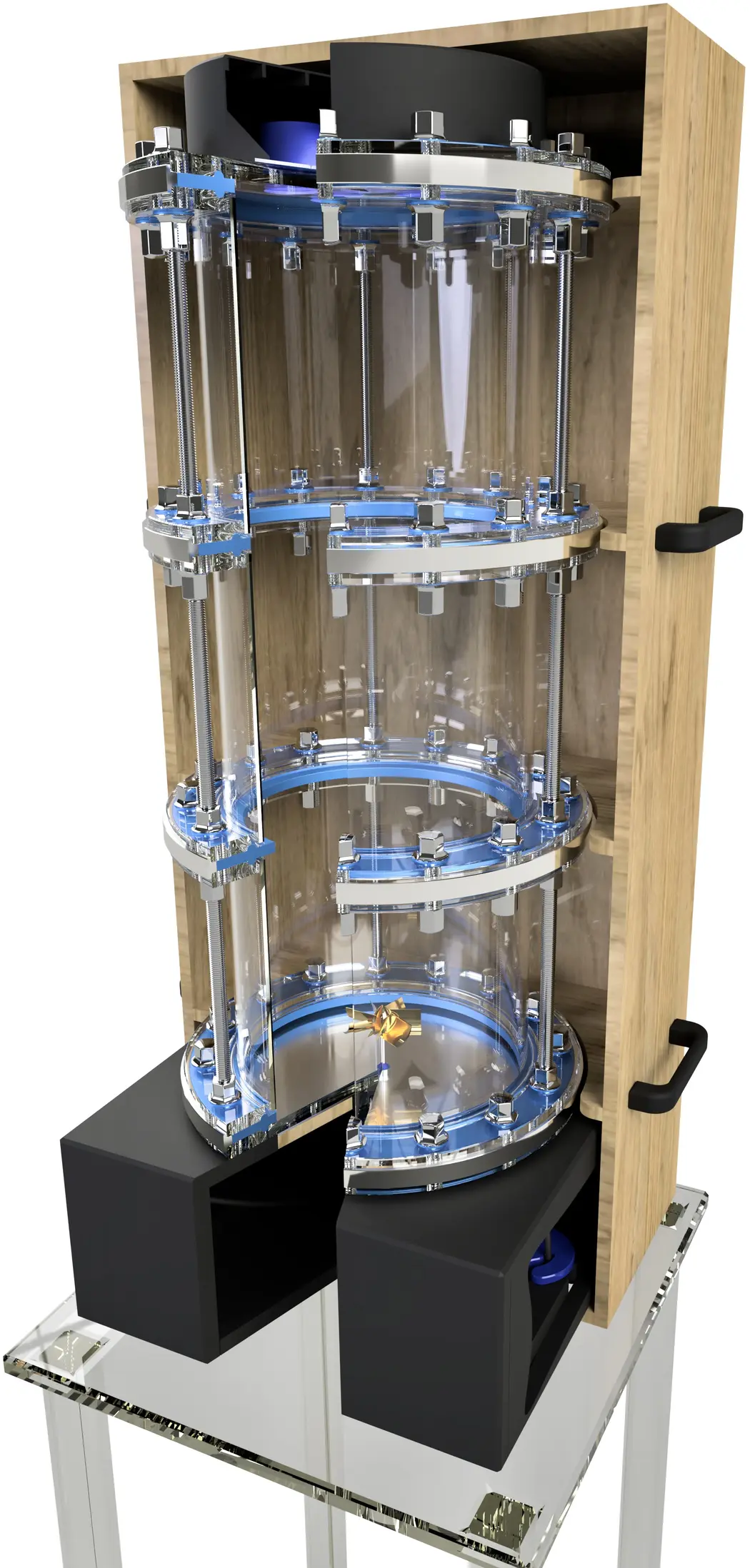

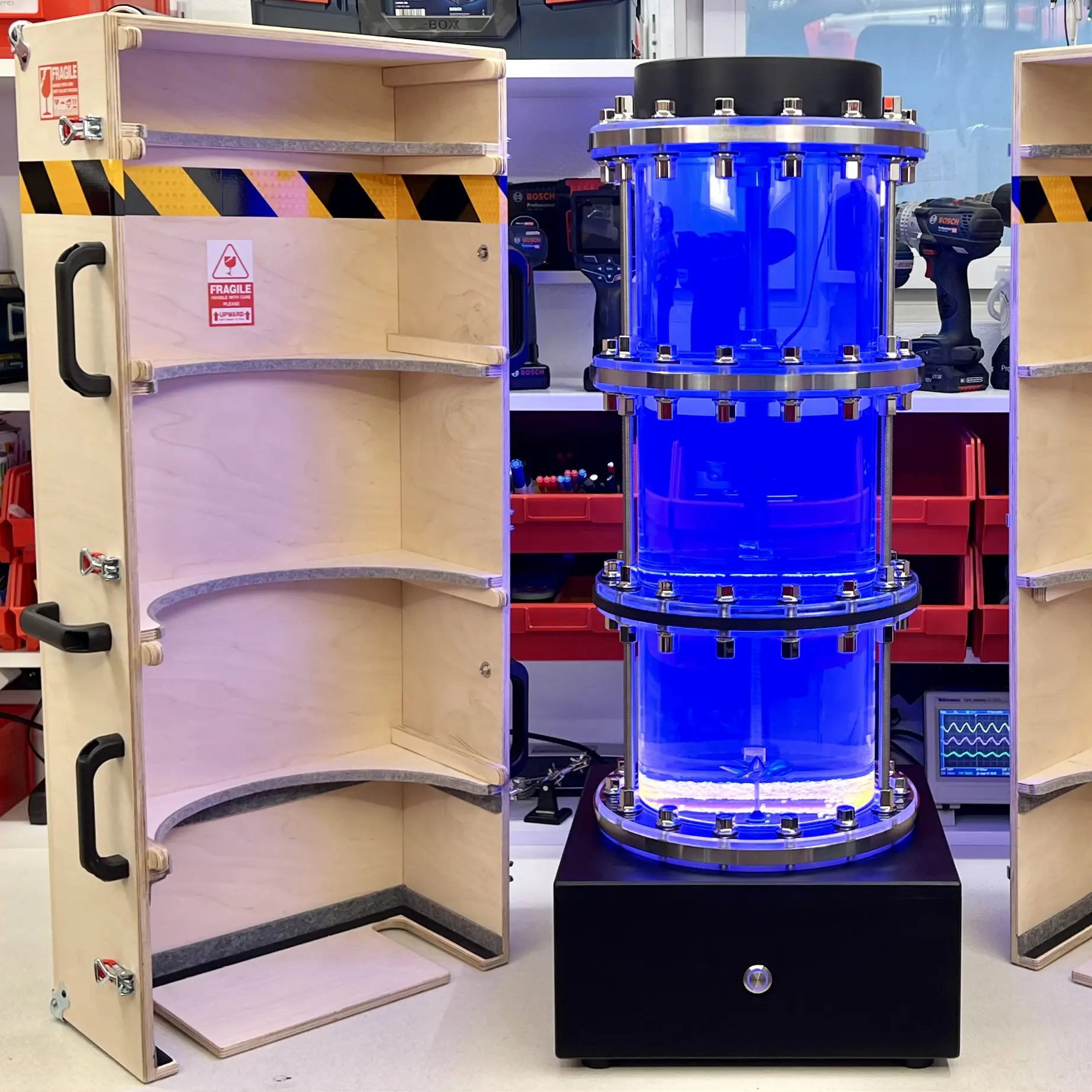

Messeexponat-Transportkiste geöffnet mit blau leuchtendem Demonstratorzylinder als Messemodell und sicherer Innenverpackung

Da jedes einzelne Rohrsegment rundum abgestützt ist, kann das Messemodell sowohl stehend als auch liegend transportiert werden. Das Fluid bleibt dabei im System, ein Ablassen ist beim vorsichtigen Transport nicht erforderlich. Für den Straßentransport empfiehlt es sich zusätzlich eine Schaumstoffpolster zwischen Palette und Kiste unterzulegen, um Stöße zusätzlich zu dämpfen.

Messe-Transportkiste aus Multiplex mit Griffen, Spannverschlüssen und Fragile-Aufklebern für Messestand-Exponattransport

Echtzeit Demo des Messeexponats

Das ungeschnittene 3‑Minuten‑Video zeigt die komplette Programmsequenz des Hygienic Seal Demonstrators. Vom Aufwirbeln des Granulats über die Verteilung und das Absetzen im UV‑Licht bis hin zum Freiräumen des Spiegelbodens mit Sicht auf den Simmerring. Der Ablauf entspricht exakt der Präsentation am Messestand.

Messeexponate, Funktionsmodelle und Messemodelle aus Holz und Acrylglas mit Wasser, LED-Stripes und Display für die Messe

Ooh, Aah, Wow! Kundenmagnete für Ihren Messestand.

Das Ingenieurbüro Glaser entwickelt und fertigt individuelle Messeexponate. Als Eyecatcher ziehen sie mit einem neugierigen „Ooh“ die Blicke der Besucher auf Ihren Messestand. Die Vorteile Ihres Produkts werden am Demonstrationsmodell durch ein staunendes „Aah“ klar und greifbar. Mit einem abschließenden „Wow!“ bleiben Sie, Ihr Produkt und Ihre Marke im Kopf.

Messeexponate Entwicklung & Fertigung

Messemodell aus Holz und Acrylglas mit Sensor und Display zur Visualisierung von Messungen durch Wasser, Granulat und Teflon

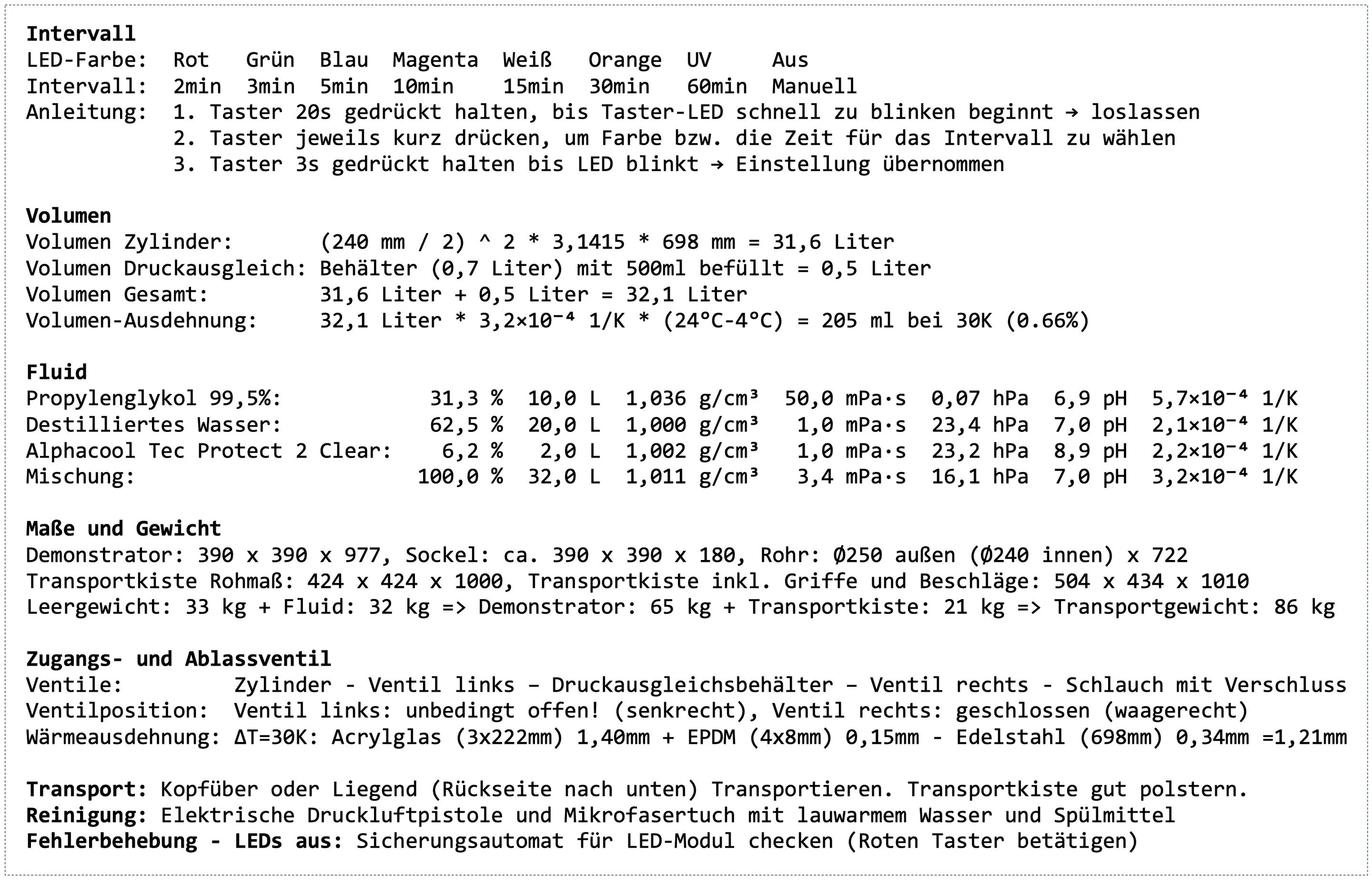

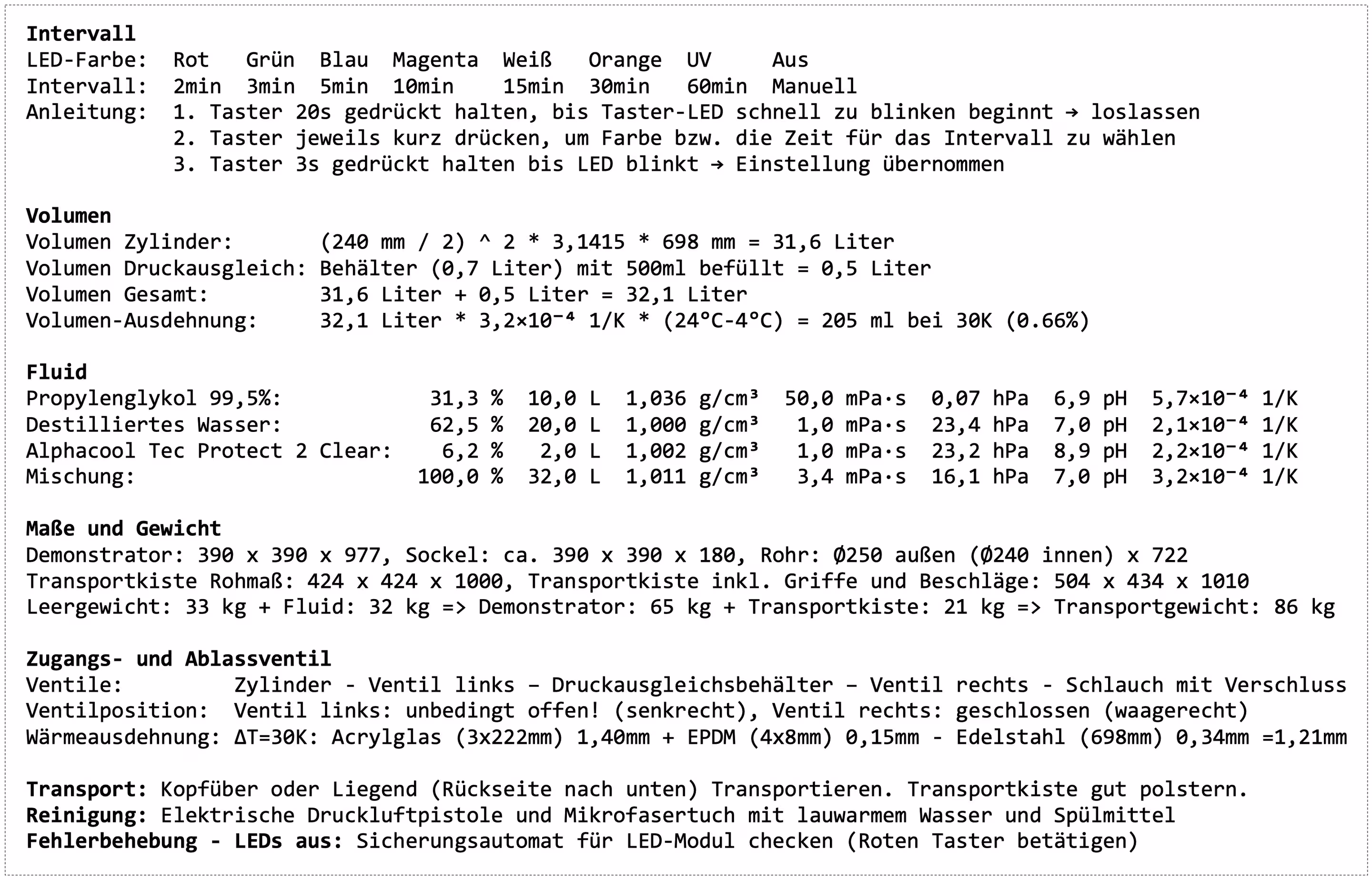

Technische Details und Hinweise für das Messeteam

Der folgende Abschnitt beschreibt die technischen Details des Messeexponats und enthält ergänzende Hinweise für das Messeteam zur Handhabung.

Messeexponat Hygienic Seal Demonstrator in Acryl mit blauem UV-beleuchteten Wasserzylinder und passender Transportkiste

Maße und Gewicht

Messeexponat: 390 x 390 x 977 mm
Sockel: 390 x 390 x 180 mm, Rohr: Ø250 x 722 mm
Transportkiste Rohmaß: 424 x 424 x 1000 mm
=> Kiste inkl. Griffe und Beschläge: 504 x 434 x 1010 mm

Leergewicht: 33 kg + Fluid: 32 kg
=> Messeexponat: 65 kg

Messeexponat: 65 kg + Transportkiste: 21 kg
=> Transportgewicht: 86 kg

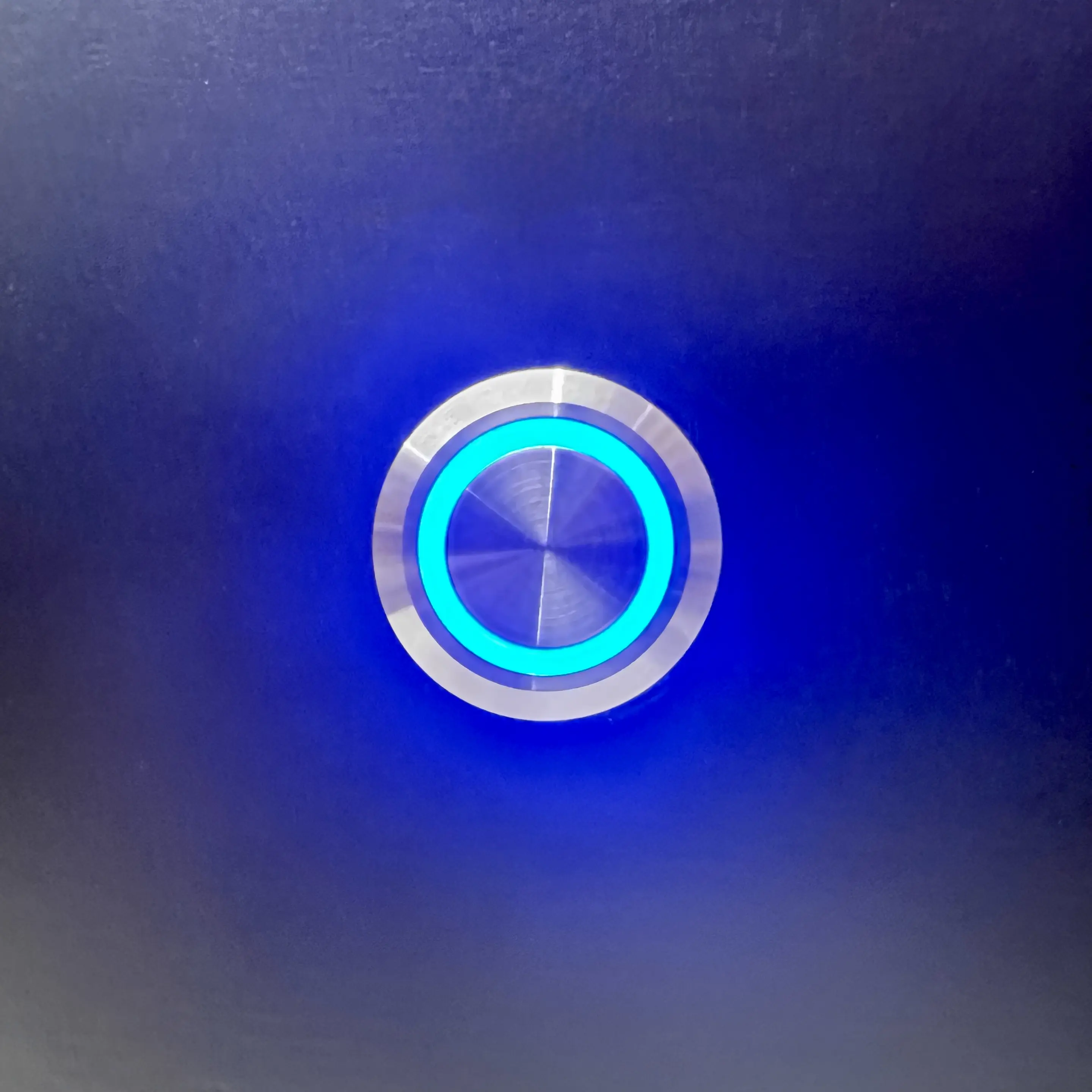

Edelstahl-Drucktaster mit blauem LED-Leuchtring am Hygienic Seal Messeexponat als interaktiver Messestand-Eyecatcher

Edelstahl-Drucktaster mit LED-Ring

Beim Betätigen des Tasters startet die folgende Sequenz:

1s - Helles weißes Flackern aller LEDs, um Aufmerksamkeit zu erregen.
5s - Rückwärtslauf, um Granulat aufzulockern (5s)
2s - Kurzer starker Vorwärtslauf, um Granulat zu verteilen
5s - Rückwärtslauf, um Strudel zu unterbinden
77s - Pause zum Absetzen des Granulats
50s - Mehrere kurze Rückwärtsimpulse, um den Spiegelboden freizuräumen, sodass der Simmerring sichtbar wird. (Dieser Schritt wird bei Intervall 2 min übersprungen.)
Neustart durch Tastendruck oder der Zeitsteuerung
(z.B. nach 3 min)

Wird der Taster während laufender Sequenz gedrückt, lenkt helles rotes Licht den Fokus auf das abgelagerte Granulat.

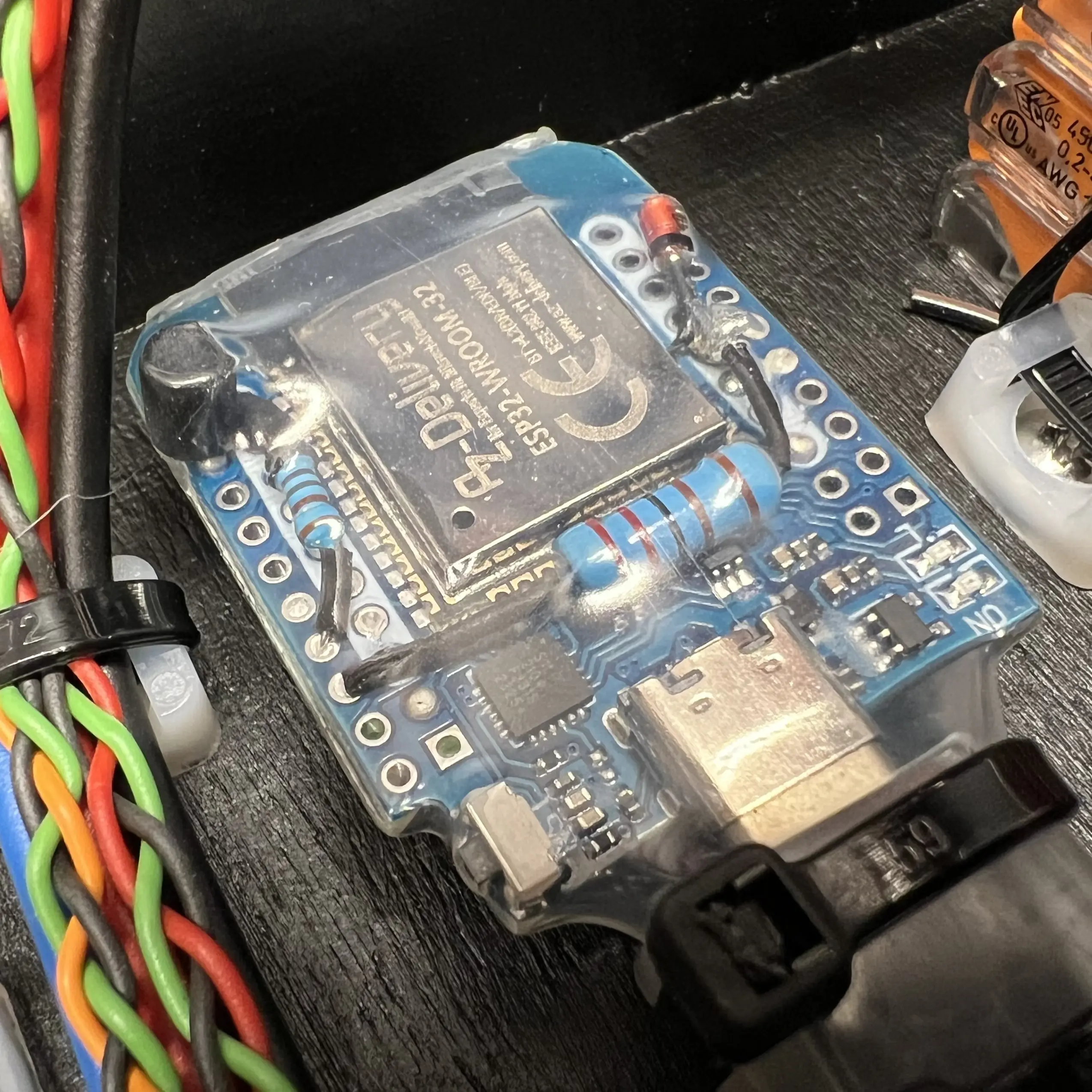

ESP32-Mikrocontroller programmiert in C++ für die Ansteuerung des Motors, LED-Scheinwerfer und LED-Stripes des Messeexponats

Einstellung des Intervalls

Die Sequenz kann manuell durch Tasterdruck oder durch ein konfigurierbares Intervall automatisch gestartet werden. Zum Wählen der Dauer sind folgende Schritte zu befolgen:

Edelstahltaster 20s gedrückt halten, bis LED schnell blinkt
loslassen
Farbe bzw. die Zeit für das Intervall wählen
Edelstahltaster kurz drücken
Edelstahltaster 3s gedrückt halten bis die LED blinkt
Einstellung übernommen

Im Punkt 2 sind folgende Einstellungen möglich:
Rot → 2min*, Grün → 3min, Blau → 5min, Magenta → 10min, Weiß → 15min, Orange → 30min, UV → 60min, Aus → Manuell

*Bei Intervall "2 min" wird das Freiräumen des Simmerrings im Programmablauf übersprungen

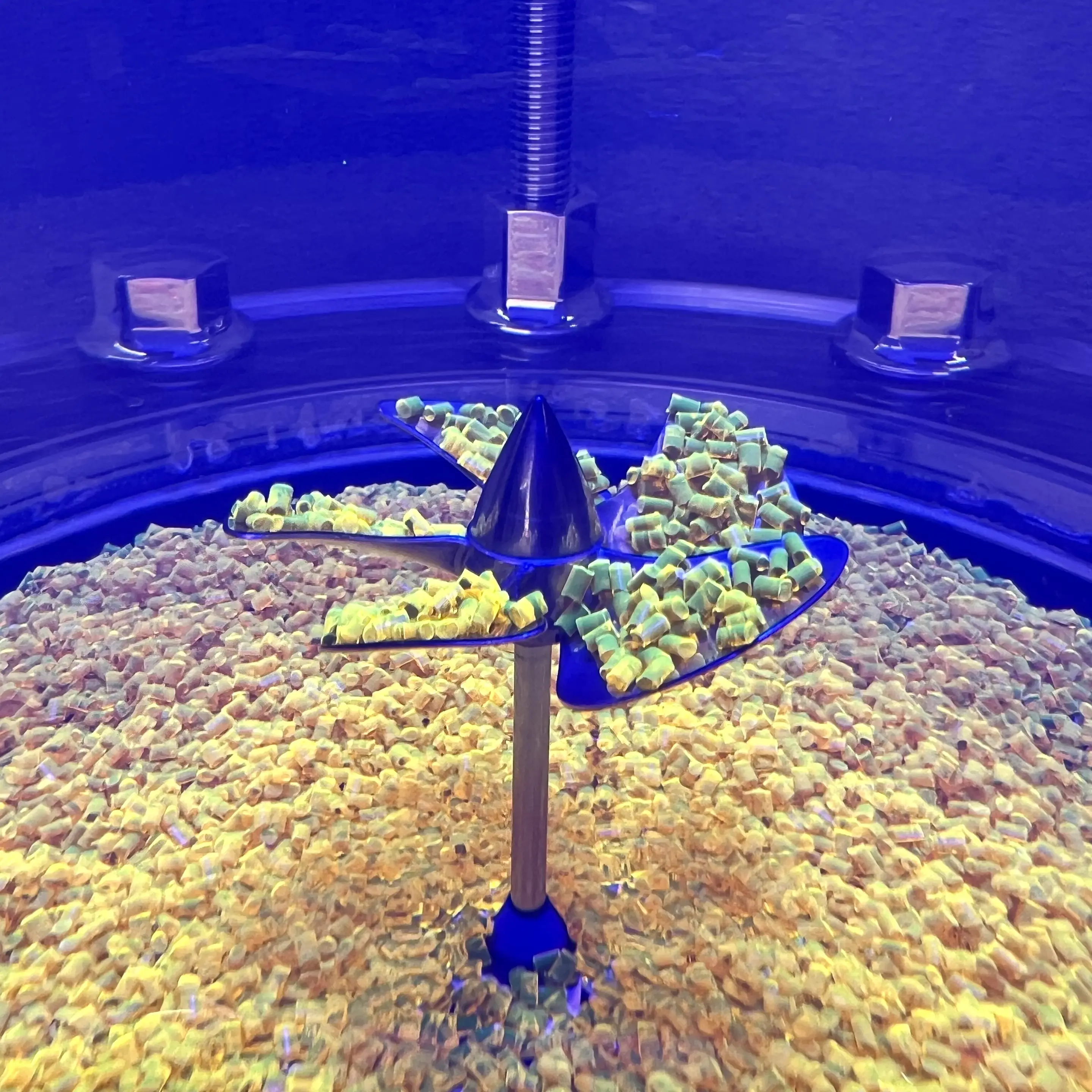

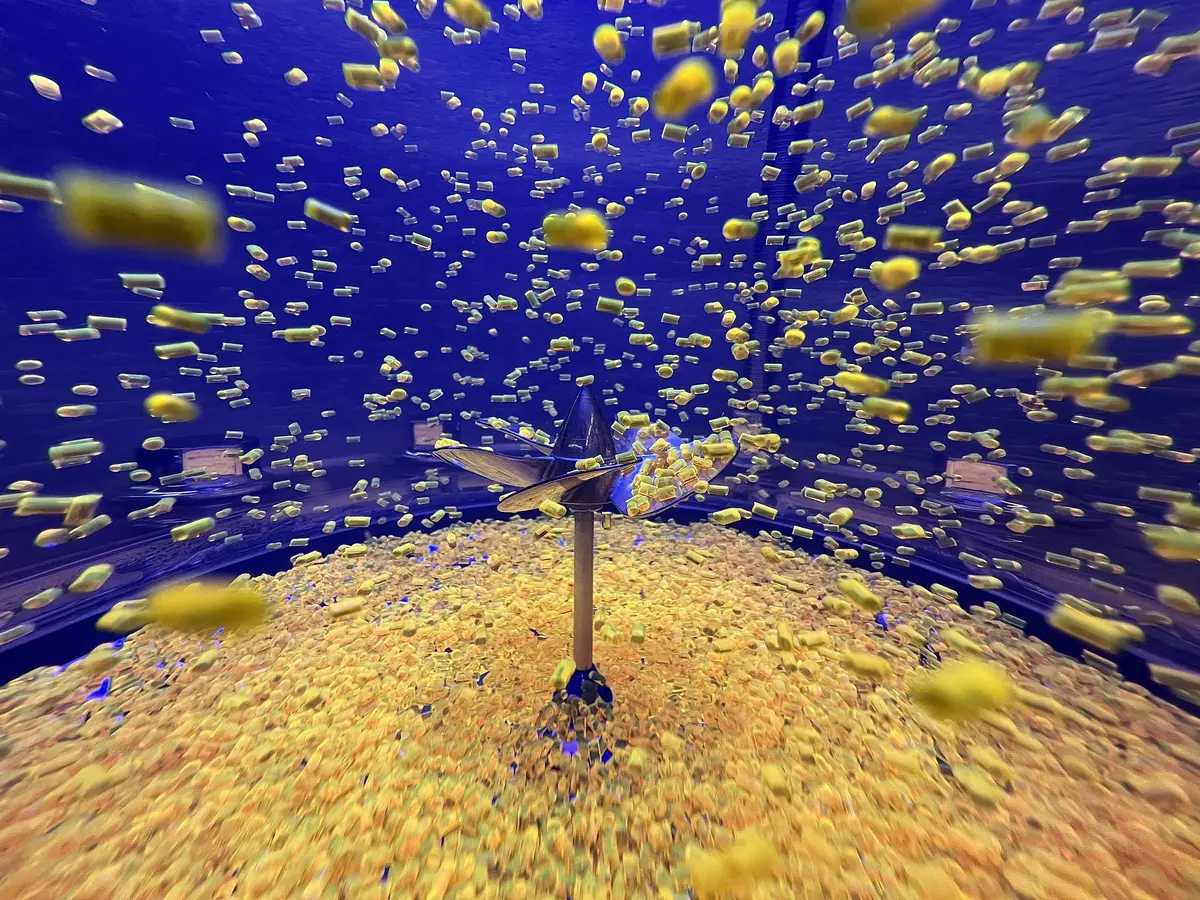

Detailaufnahme Messeexponat: Wasserschraube mit orangegrün leuchtendem Granulat im UV-Licht demonstriert Dichtungsablagerung

Fluoreszierendes Acrylglas-Granulat

Das fluoreszierende PMMA-Granulat leuchtet unter UV-Licht kräftig orange und bildet damit einen hohen Kontrast zur Komplementärfarbe des leicht bläulich leuchtenden Fluids. Die zylindrischen Partikel (Korngröße ca. 3 × 2 mm) sind etwas dichter als das eingesetzte Fluid, sinken mit etwa 1 cm/s und liegen nach rund 80 Sekunden wieder am Boden. Aufgrund ihrer runden Form rollen die Körner beim Aufwirbeln von der überstehenden Dichtung herunter und sedimentieren anschließend erneut.

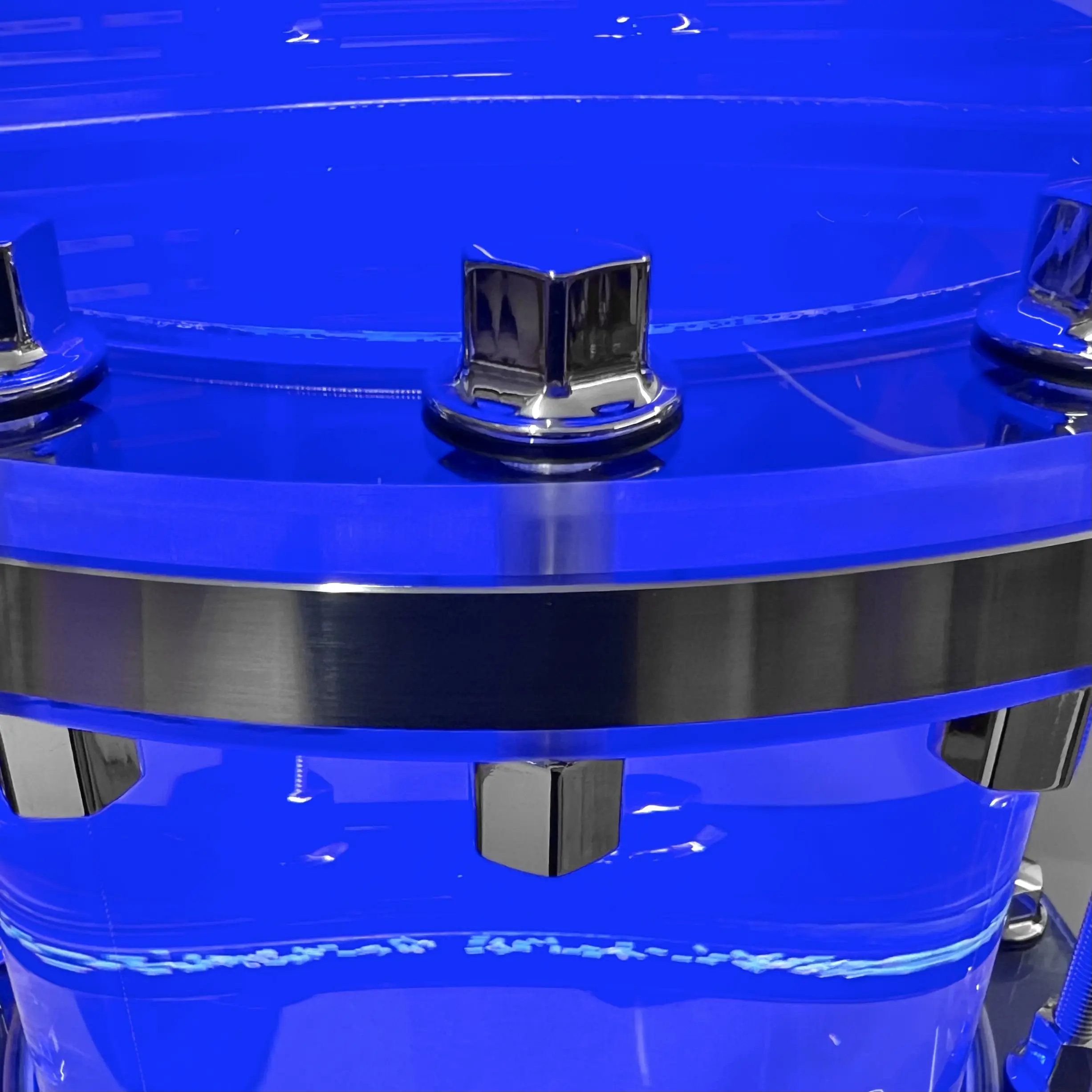

Detailfoto des Messeexponats mit Acrylflanschen, Edelstahlschrauben und sichtbarer Innenwelle des Hygienic Seal Demonstrators

Langlebiges Fluid

Das Fluid setzt sich aus folgenden Komponenten zusammen, um für geringen Wartungsaufwand möglichst haltbar zu sein:

62,5 % destilliertes Wasser - sorgt für optische Klarheit u. mit niedriger Viskosität für gute Strömungseigenschaften.
31,25 % Propylenglykol - senkt die Wasseraktivität zur natürlichen Konservierung, reduziert Verdunstung und unterstützt die Schmierung des Wellendichtrings.
6,25 % Alphacool Tec Protect 2 Clear - bildet einen dünnen Schutzfilm auf Messing und Edelstahl, hält den pH-Wert leicht alkalisch und wirkt mit Antioxidantien gegen die optische Alterung unter Licht.
0,5 ml SpaBalancer AntiFoam - dient als Entschäumer auf Silikonbasis, um das Bilden von Wasserbläschen an der Rohrwandung und am Acryl-Granulat zu unterbinden und somit das Aufschwimmen zu verhindern.

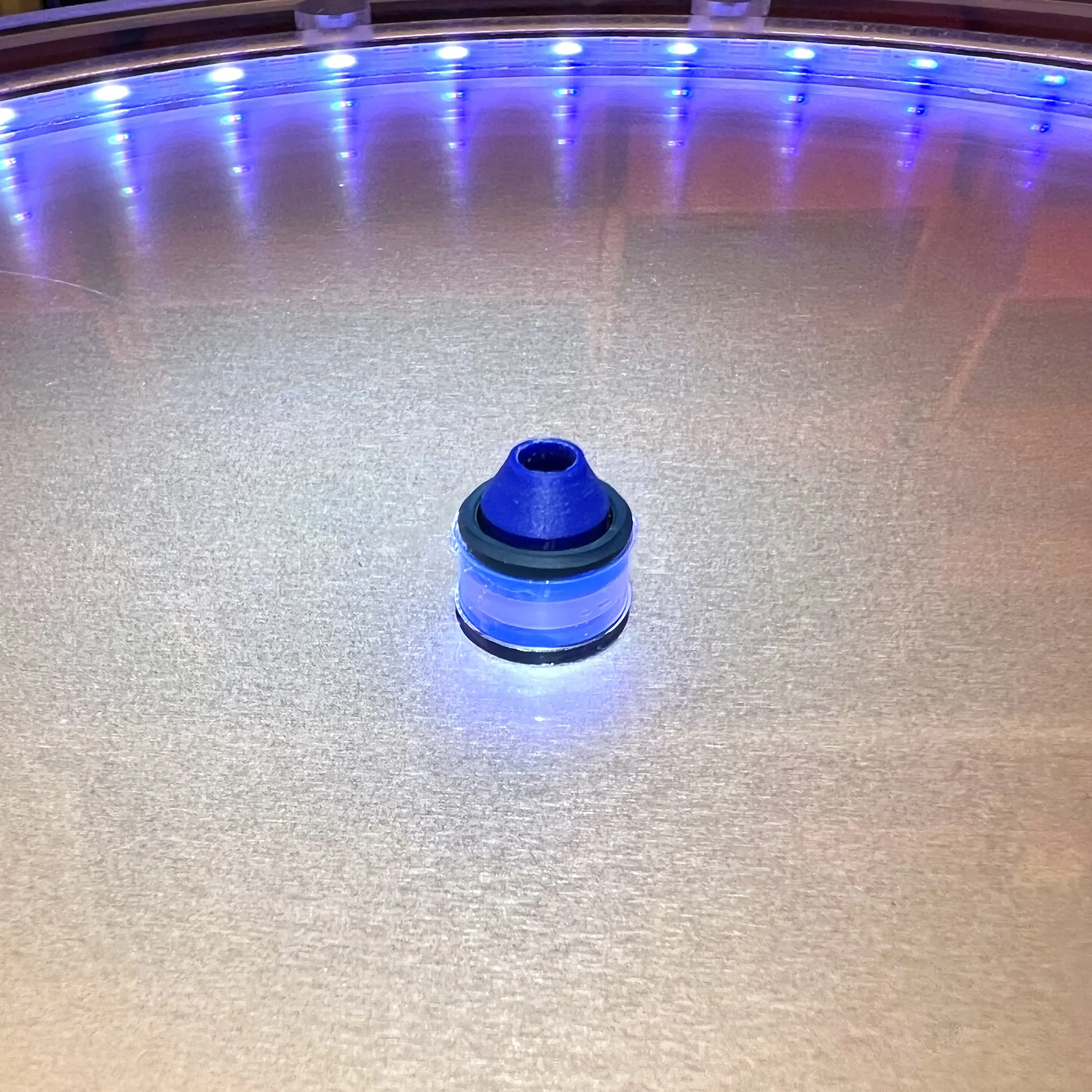

Nahaufnahme Radial-Wellendichtring im Demonstratorzylinder, blau-weiße LED-Beleuchtung, Messeexponat Hygienic Seal

Wellendurchführung mit Simmerringen

Die Wellendurchführung wurde durch zwei Simmerringe (4×12×0 BA – 72 NBR 902 – 4041107) der Firma Freudenberg realisiert. Zwischen den Radialwellendichtringen wird die 4 mm Edelstahlwelle durch ein Vollkeramikkugellager (4×12×4) präzise geführt. Der Zwischenraum der beiden Dichtringe ist vollständig mit Silikonfett gefüllt, um eine zuverlässige Schmierung sicherzustellen. Beim oberen Simmerring wurde die Feder entfernt und er wurde so eingebaut, dass der statische Wasserdruck den radialen Anpressdruck erhöht. Eine kleine 3D-gedruckte Manschette aus blauem PETG schützt den Simmerring vor eindringendem Granulat oder Verunreinigungen.

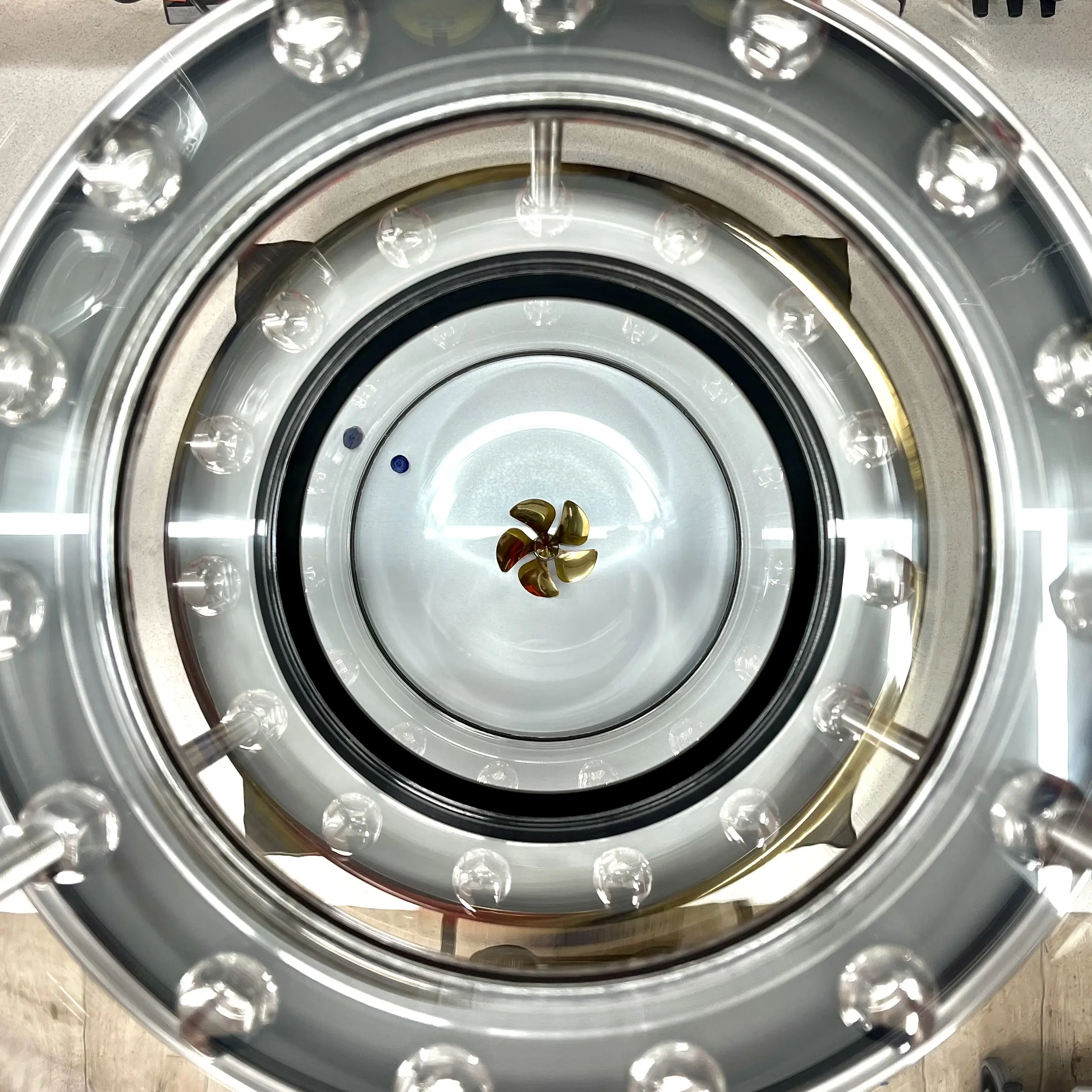

Am Behältergrund befindet sich hinter dem untersten Acrylglas-Flansch eine spiegelnde Fläche, die das von oben einfallende Licht zurückreflektiert. Dadurch wird das schwebende Granulat zusätzlich von unten beleuchtet, was die Leuchtkraft verstärkt.

Antriebseinheit des Messeexponats mit wartungsfreiem Außenläufermotor, Kühllüfter und LED-Stripe im Acrylzylinder

Wartungsfreier Antrieb

Die Wasserschraube wird von einem bürstenlosen und somit wartungsfreien Außenläufermotor mit bis zu 540 Watt Spitzenleistung an 12 Volt betrieben. Der Motor ist über elastische Distanzbolzen entkoppelt, wodurch Vibrationen und Körperschall wirksam reduziert werden. Ein Acrylglasrohr mit Schutzgitter verhindert jede Berührung, während eine zusätzliche Luftschraube die Kühlung übernimmt. Für Wartungsarbeiten an den Simmerringen kann die gesamte Antriebseinheit einfach entnommen werden.

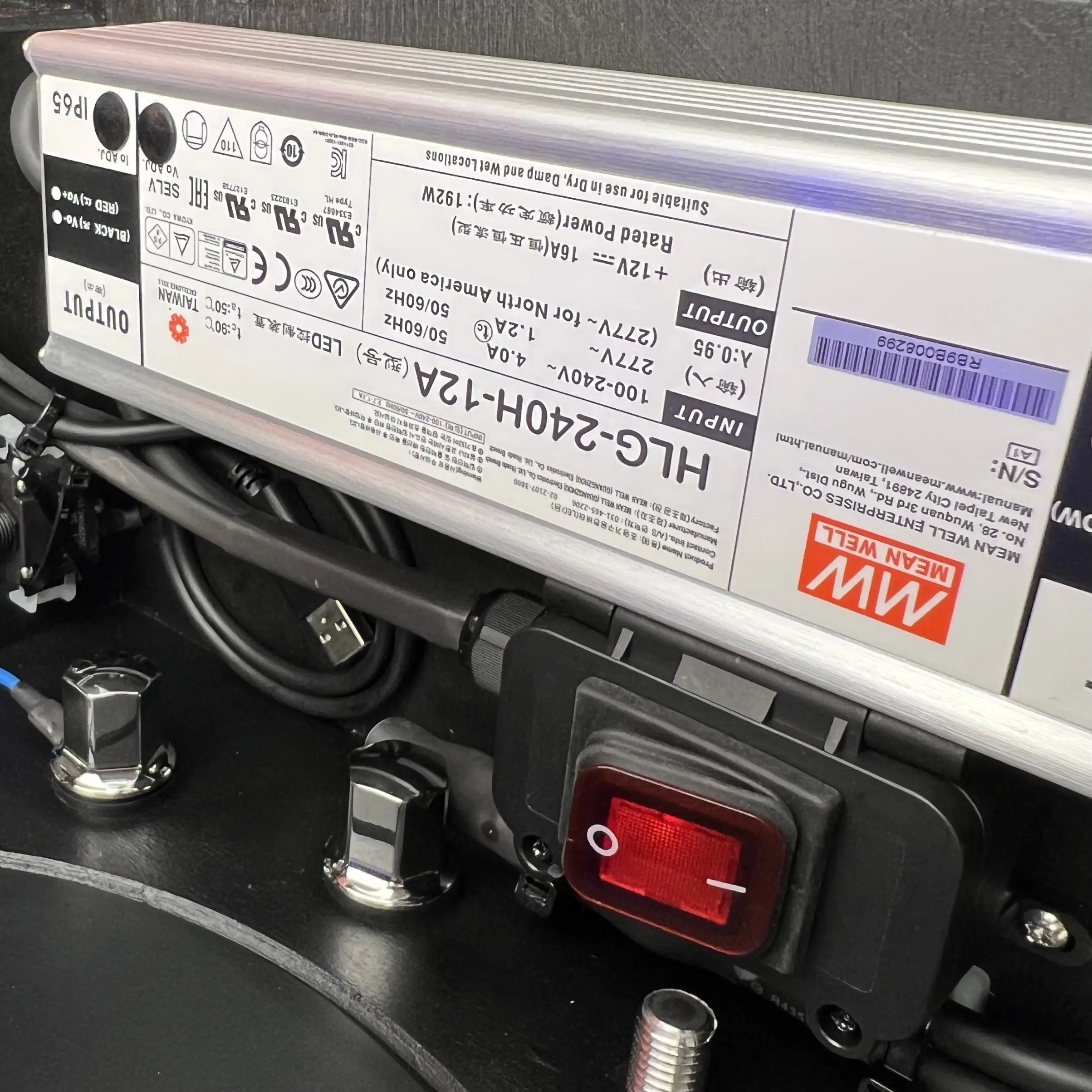

Close-up des wasserfesten Mean Well 12V-Schaltnetzteils im Messeexponat-Sockel mit Ausgangs- und Eingangskennzeichnung

Wasserfeste Spannungsversorgung

Die Energieversorgung des Messeexponats erfolgt über ein hochwertiges 12V-Schaltnetzteil der Firma Mean Well. Mit der Schutzart IP65 sind sowohl das Netzteil als auch die vergossene Zuleitung zuverlässig gegen Wasser geschützt. Der Ein-/Aus-Schalter mit integrierter Power-LED ist sekundärseitig verbaut.

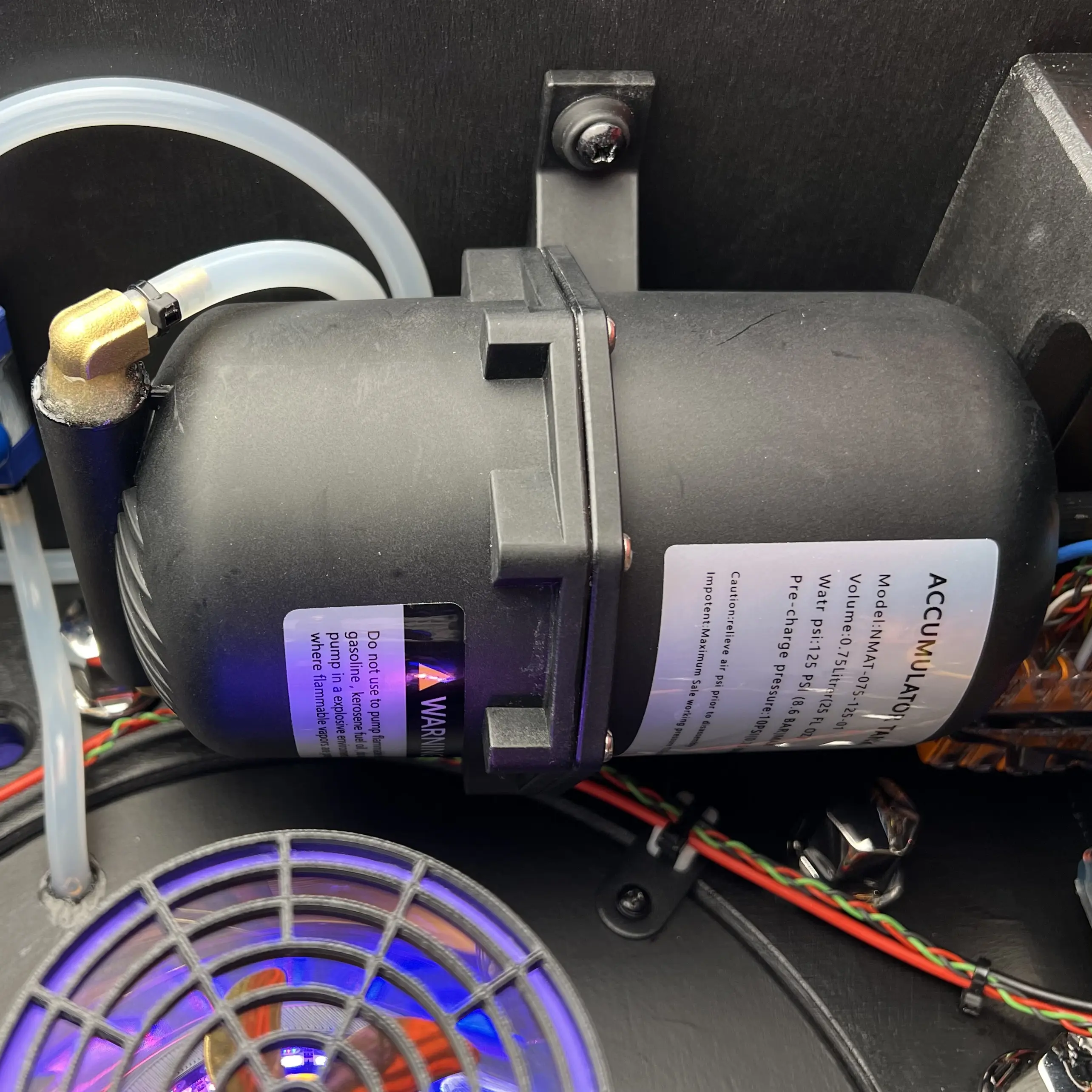

Detail Druckausgleichsbehälter am Messeexponat mit transparenten Leitungen und Messing-Überwurf im Hygienic Seal Modell

Volumen und Fluid

Der Acrylglas-Zylinder verfügt über ein Fassungsvermögen von 31,6 Litern. Bei einer Temperaturschwankung von 20 Kelvin dehnt sich das Fluid um 0,66 % aus, was einem Volumen von 205 Millilitern entspricht. Dieses Ausdehnungsvolumen wird vom Druckausgleichsbehälter aufgenommen, der mit einem Fassungsvermögen von 700 Millilitern ausreichende Reserve in beide Richtungen bietet. Der dauerhaft atmosphärisch belüftete Behälter wurde bei 20 °C mit 500 ml Fluid befüllt, sodass er Volumenschwankungen zuverlässig kompensieren kann. Da der Schlauchanschluss am Zylinderboden die einzige Öffnung ist, verbleibt das Wasser selbst bei geöffnetem Ablassventil im Acrylglas-Zylinder. Dadurch liegt der statische Druck am Simmerring nahezu bei null, was ein wesentlicher Vorteil für die Dichtheit der Simmerringe ist.

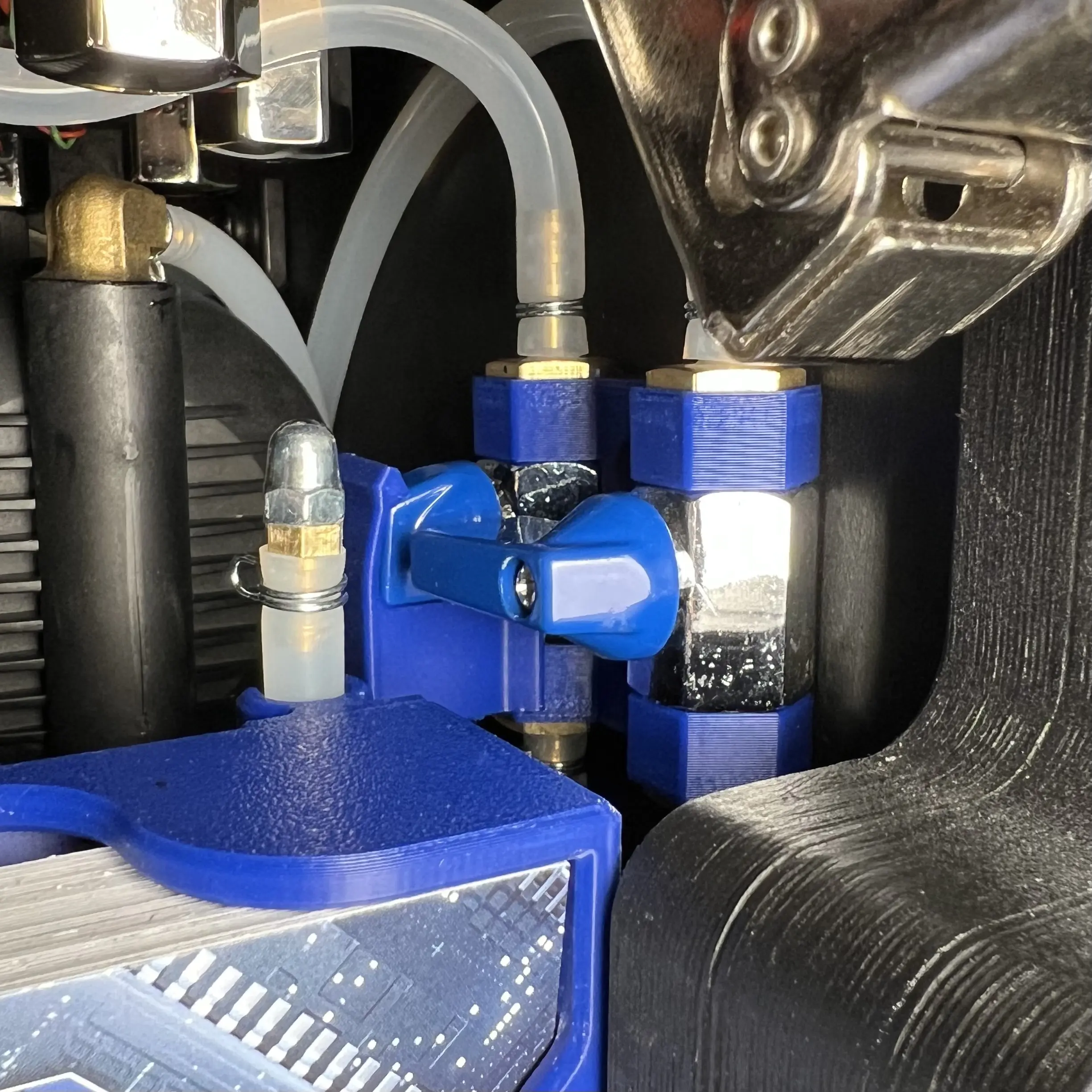

Close-up of Messeexponat service valves and transparent Ablassschlauch with brass fittings, blue valves and hose clips

Zugangs- und Ablassventil

Die beiden Wasserventile sind ausschließlich für Service- und Wartungszwecke vorgesehen und dürfen während des Betriebs oder Transports des Messeexponats nicht betätigt werden. Das Zugangsventil auf der linken Seite verbindet den Druckausgleichsbehälter mit dem Wasserbehälter. Es ist mit einem Sicherungsclip versehen und muss dauerhaft geöffnet bleiben, um den kontinuierlichen Druckausgleich zu gewährleisten. Rechts befindet sich das Ablassventil, das mit einem Ablassschlauch verbunden ist. Dessen Ende ist mit einem Stopfen gesichert und wird durch einen Clip gehalten.

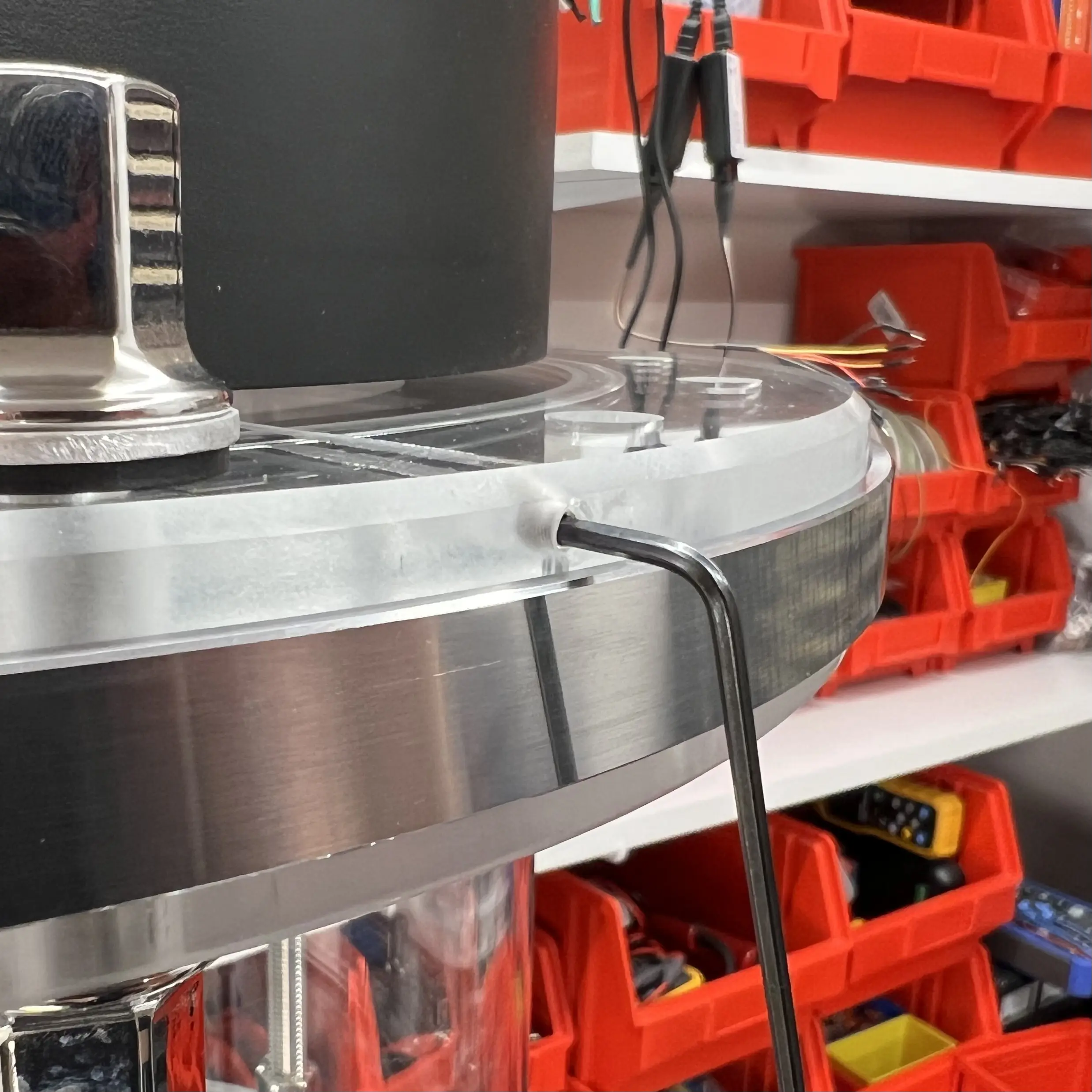

Entlüftungsventil

Die Entlüftungsschraube ist ausschließlich für Service- und Wartungsarbeiten vorgesehen. Im oberen Vollflansch des Messeexponats befindet sich eine Bohrung, die bis in das Innere des Wasserbehälters reicht. Über eine Madenschraube kann dieser Zugang geöffnet werden, um verbliebene Luftblasen abzulassen. Dabei ist zu beachten, dass das gesamte System über den Ablassschlauch unter leichten Überdruck gesetzt werden muss.

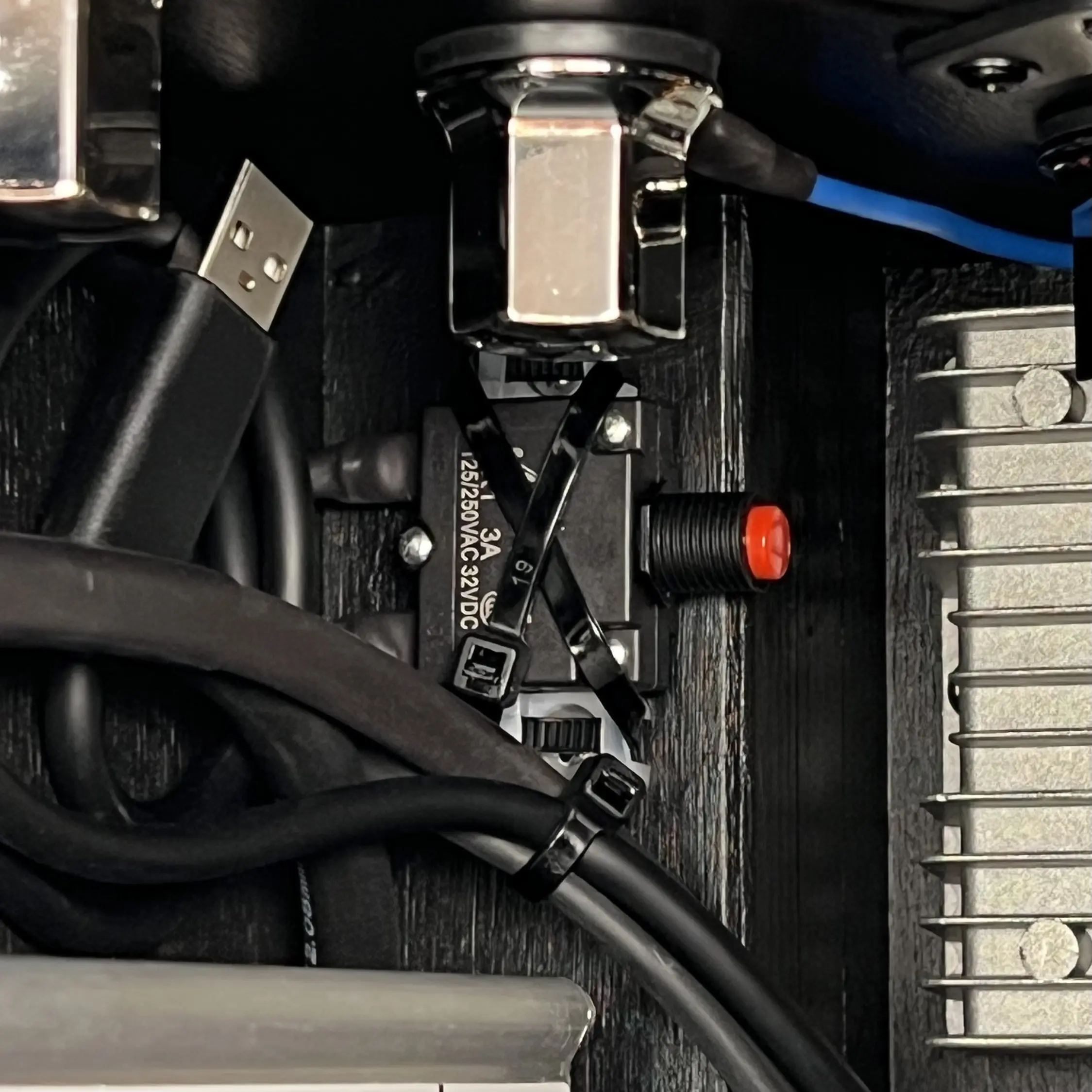

Sicherungsautomat und Spannungsversorgung des Hygienic Seal Messeexponats mit Kabeln, Metallclip und LED-Anschluss

Sicherung des LED-Moduls

Die Spannungsversorgung des LED-Moduls oberhalb des Zylinders erfolgt über drei Gewindestangen. Die vordere linke Stange dient als Masse (GND), die vordere rechte als DMX-Datenleitung und die hintere zur Übertragung der 24 V Gleichspannung, die vom DC/DC-Wandler bereitgestellt wird. Alle Leiter sind schaltungsbedingt gegen Leiterschluss und Kurzschluss geschützt, sodass ein sicherer Betrieb gewährleistet ist. Zusätzlich sichert ein integrierter Sicherungsautomat die Spannungsversorgung ab. Im Falle einer Auslösung lässt er sich durch Drücken des roten Knopfes einfach zurücksetzen.

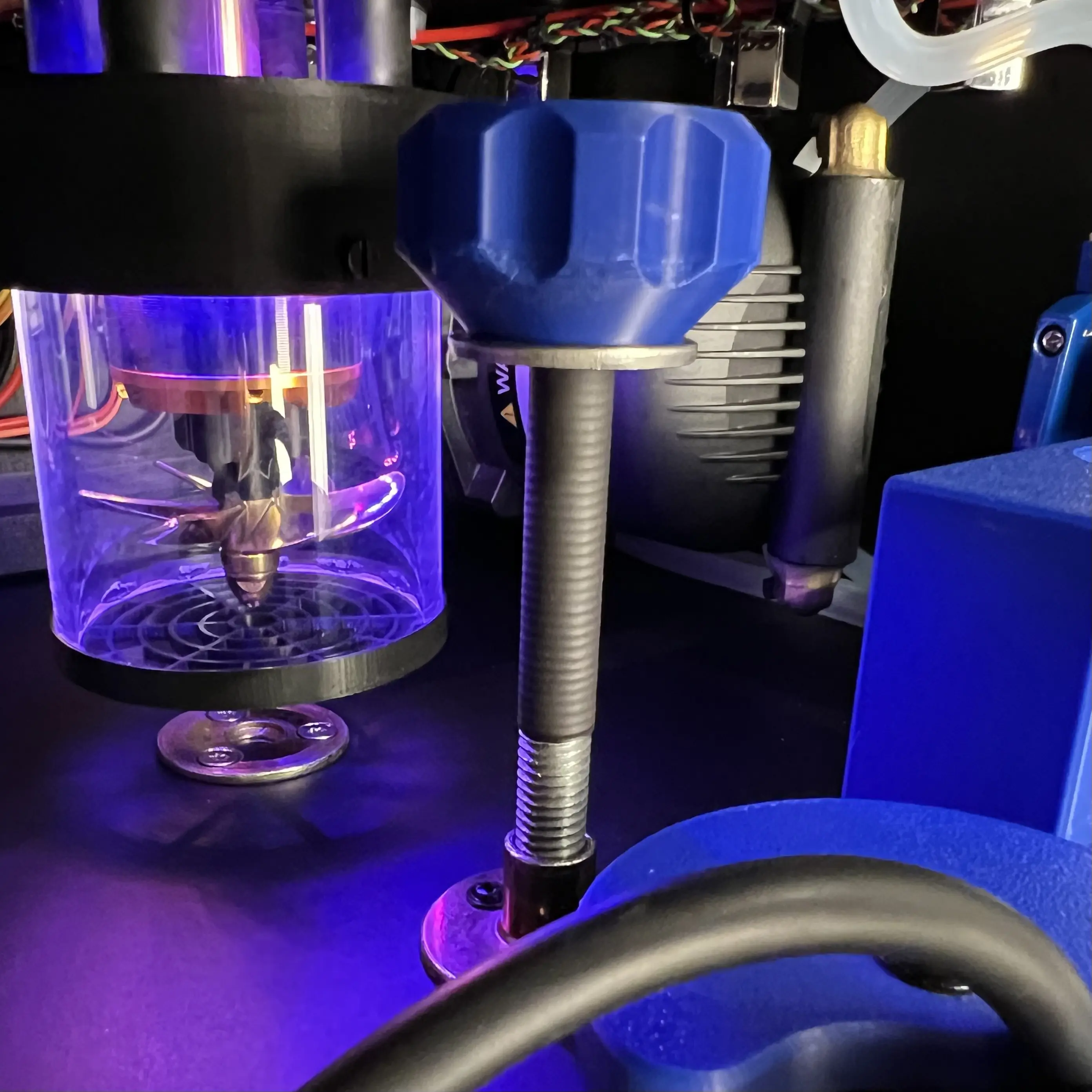

Nahaufnahme M10-Innengewinde und Handrad am Sockel des Hygienic Seal Demonstrators mit leuchtendem Acrylzylinder

Gewindeflansch zur Befestigung

Um das Messeexponat sicher auf einem Tisch zu fixieren, ist in der Mitte der Bodenplatte des Sockels ein M10-Innengewinde vorgesehen. Über dieses kann der Demonstrator mit einer Schraube von unten am Tisch befestigt werden. Für eine gewisse Toleranz bei der Positionierung empfiehlt sich im Tisch ein Bohrloch mit 20 mm Durchmesser. Eine passende Schraube mit Unterlegscheibe und Handrad ist für Tischstärken von 20 bis 45mm ausgelegt und im Sockel des Exponats verstaut. Wichtig ist, dass die maximale Einschraublänge von 35 mm nicht überschritten wird, um eine Kollision mit der ebenfalls mittig angeordneten Antriebseinheit zu vermeiden.

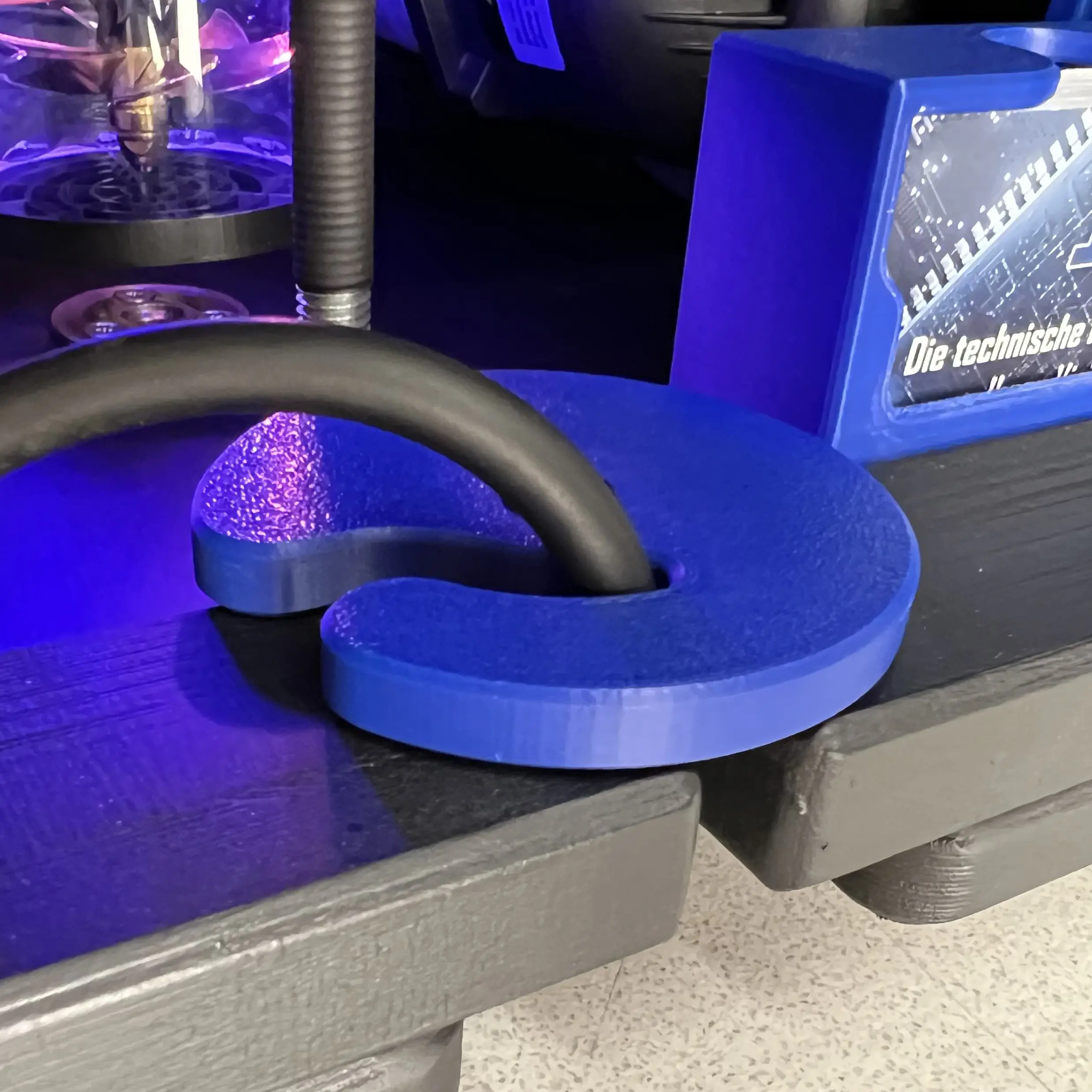

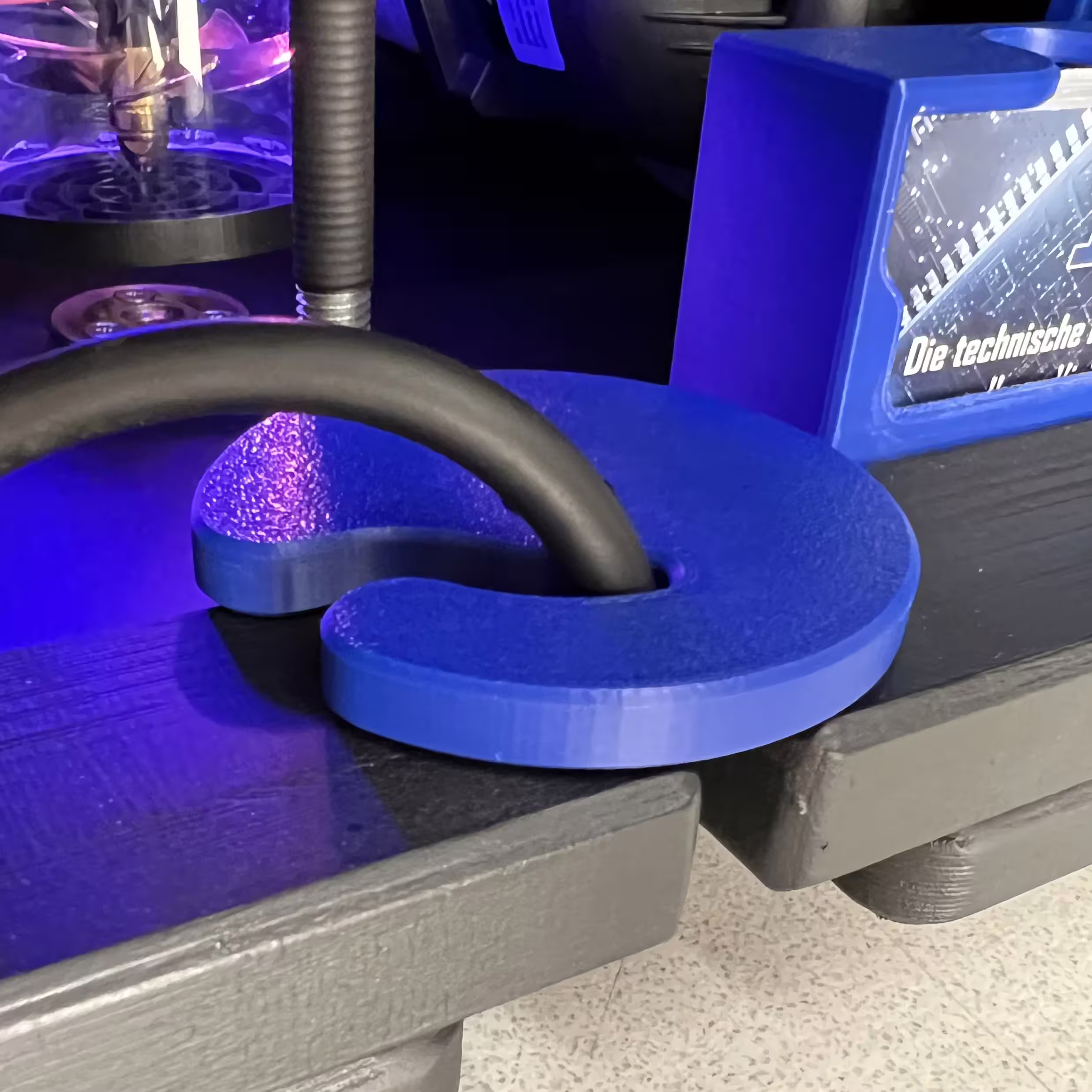

Detailaufnahme Kabelführung und Zugentlastung am Hygienic Seal Messeexponat mit blauem Sockel und UV-Beleuchtung

Kabelführung mit Zugentlastung

Die Kabelführung des Messeexponats ist so ausgelegt, dass sie unsichtbar unter dem Sockel verläuft. Für die Durchführung des Schukosteckers ist in der Tischplatte ein Bohrloch mit min. 42 mm Durchmesser erforderlich. Hinter der Sockelklappe befindet sich eine Nut, über die die Zuleitung auf die benötigte Länge herausgezogen werden kann. Mithilfe einer 3D-gedruckten Drehscheibe lässt sich das Kabel fixieren, sodass stets die passende Länge zur Verfügung steht.

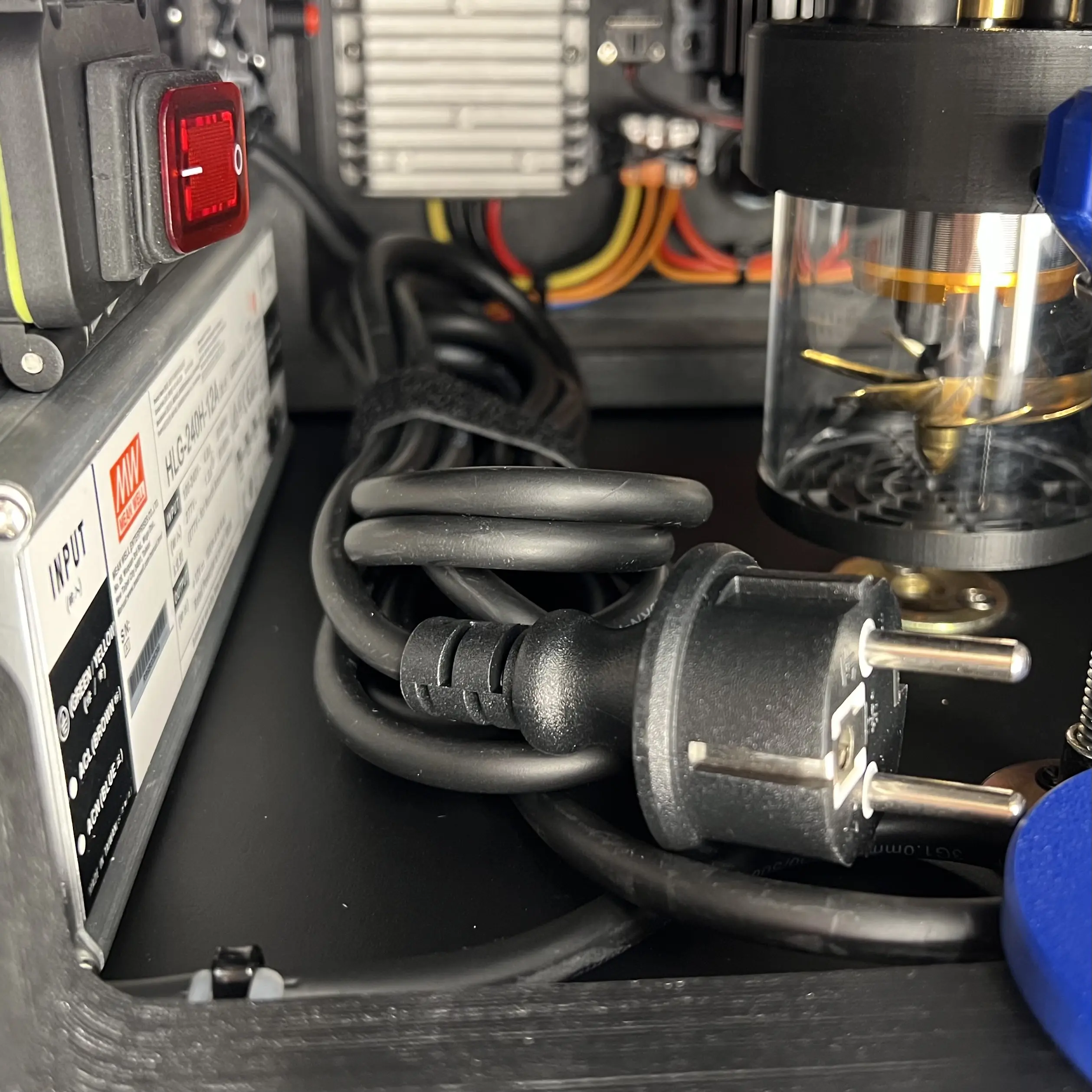

Detailaufnahme der wassergeschützten Schukozuleitung, IP65-Netzteil und Kabelaufbewahrung im Hygienic Seal Messeexponat

Wassergeschützte Zuleitung

Die 3 Meter lange 230-V-Zuleitung ist ohne Zwischenkupplung direkt mit dem wasserfesten IP65 Netzteil verbunden, um maximalen Schutz vor Feuchtigkeit zu gewährleisten. Für den Transport wird die Zuleitung im Sockel des Messeexponats verstaut.

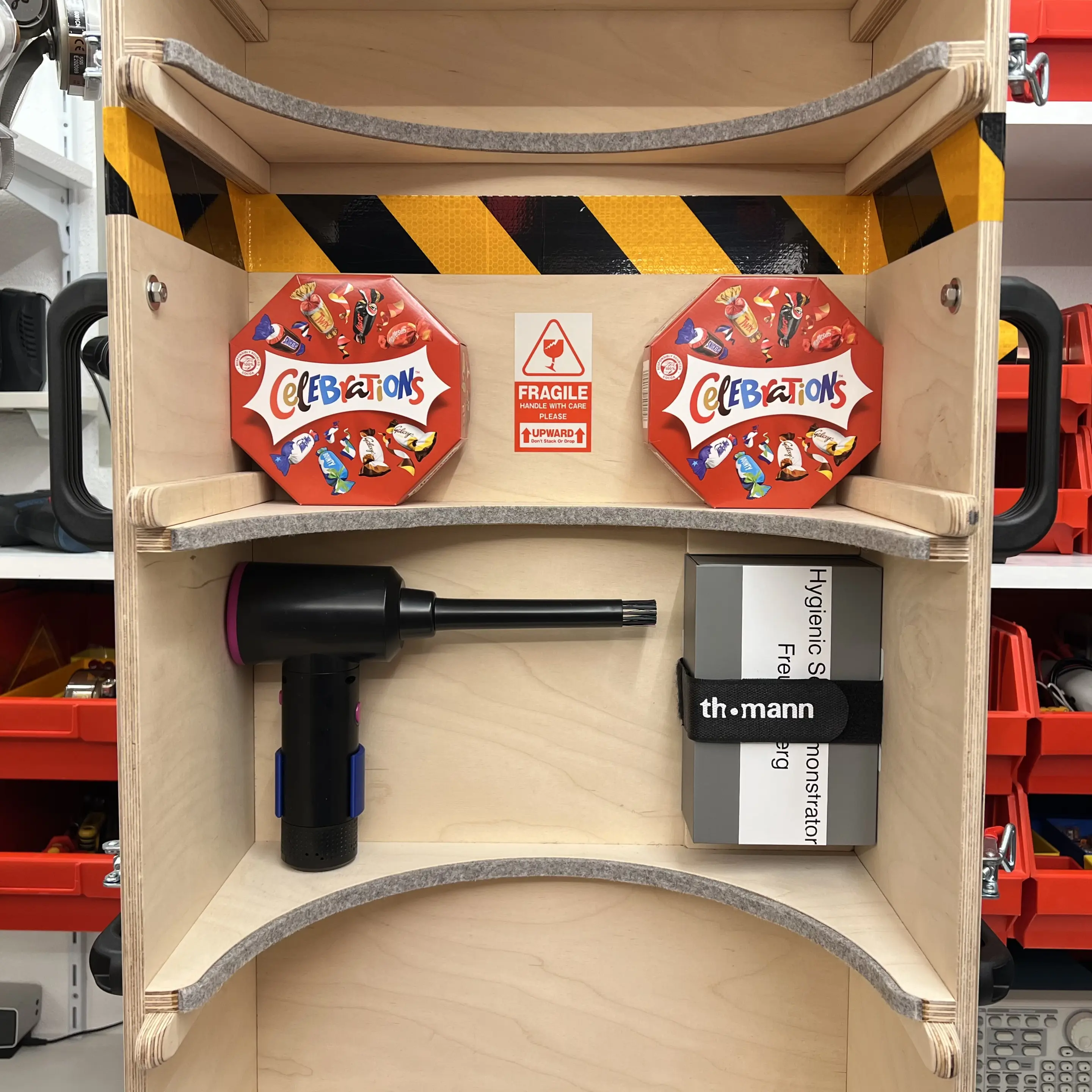

Transportkiste des Messeexponats mit Werkzeugfach, Griffen, Fragile-Aufkleber und Zubehör für Messebau

Zubehör in der Transportkiste

In der Transportkiste des Exponats befindet sich eine elektrisch betriebene Druckluftpistole, mit der sich Staub auf den Acrylglasflanschen zwischen den Schrauben schnell und einfach entfernen lässt. Zusätzlich enthält die Box eine kleine Werkzeugkiste sowie diverses Zubehör, das den Aufbau erleichtert.

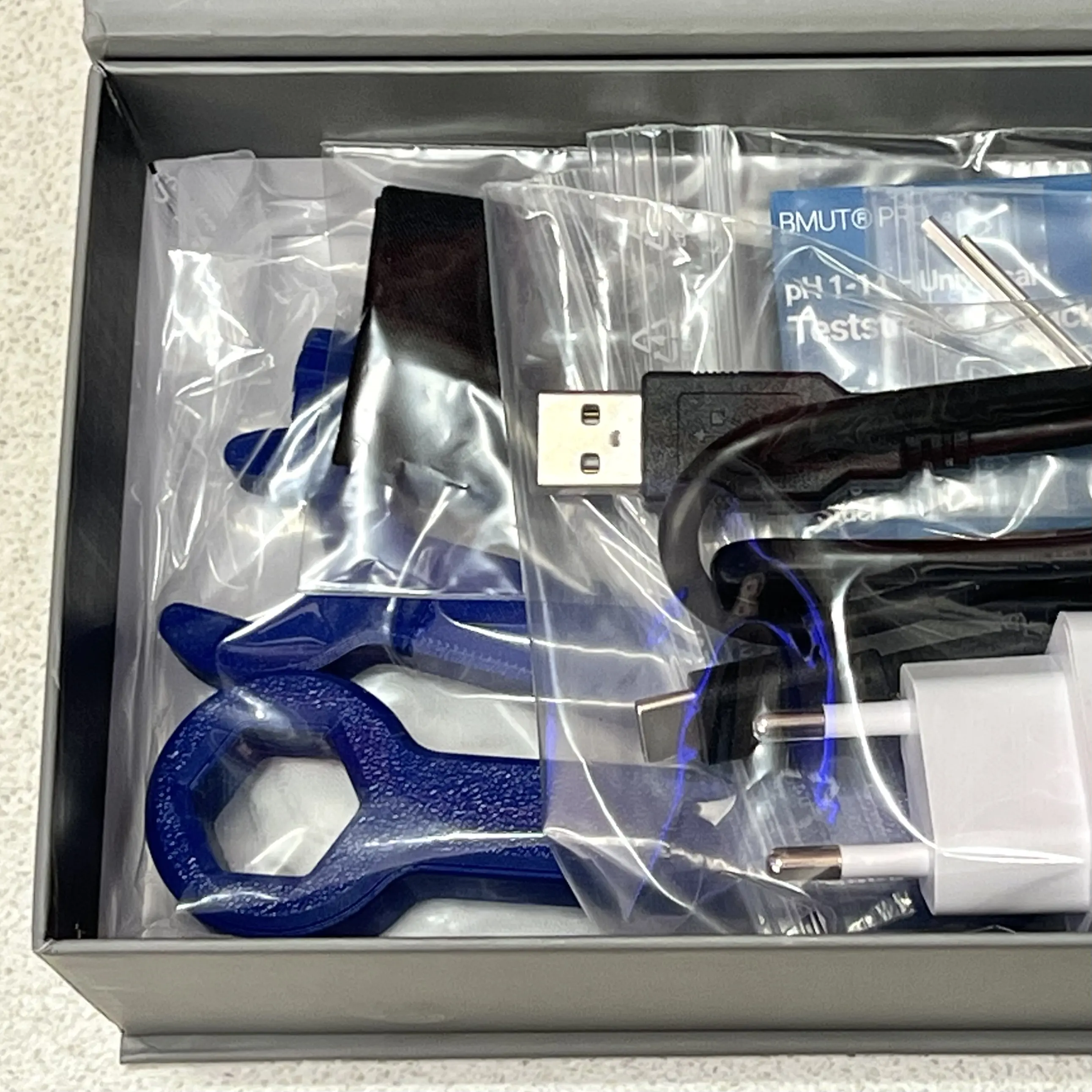

$Verpackte Werkzeugkiste mit USB\u2011Kabel, blauen Kunststoffschlüsseln und pH\u2011Teststreifen als Teil des Messeexponat\u2011Zubehörs$

Kleine Werkzeugkiste

So kompakt wie die Werkzeugkiste ist, so gering ist auch der Wartungsaufwand. Das Wasser verbleibt dauerhaft im Messeexponat und ist über Jahre hinweg haltbar. Für den Aufbau und eventuelle Notfälle sind dennoch folgende Utensilien enthalten:

18er Steck- und Ringschlüssel aus Kunststoff zum Schutz der Edelstahlschrauben
USB-Steckernetzteil mit USB-C-Kabel zum Laden der elektrischen Druckluftpistole
Mikrofasertücher zur Reinigung der transparenten Acrylglas-Segmente
Sechskantschlüssel für das Entlüftungsventil und zum Nachziehen der Madenschraube der Wellenkupplung
Teststreifen zur Kontrolle des pH-Werts

Messeexponat Hygienic Seal: klarer Acrylzylinder mit blauem Wasser, fluoreszierendem Granulat und Edelstahlverschraubungen

Drehmomente der Verschraubungen

Die Schrauben und Muttern der Flansche wurden abwechselnd und kreuzweise mit folgenden Anzugsmomenten angezogen.

Deckel: 3,6 Nm
Oben: 3,6 Nm
Unten: 3,8 Nm
Boden: 4,5 Nm

Metallisches Klappscharniere-Detail am Sockeldeckel des Hygienic Seal Messeexponats für Messepräsentation

Klappdeckel mit Klappliftscharnieren

Über zwei innenliegende Aufschraubscharniere lässt sich der Deckel der Sockelrückwand um 170° nach oben schwenken. Dadurch wird der Innenraum mit Technik und Zubehör des Messeexponats komfortabel zugänglich. Für mögliche Reparatur- und Wartungsarbeiten lässt sich zudem die gesamte Bodenplatte des Sockels abnehmen.

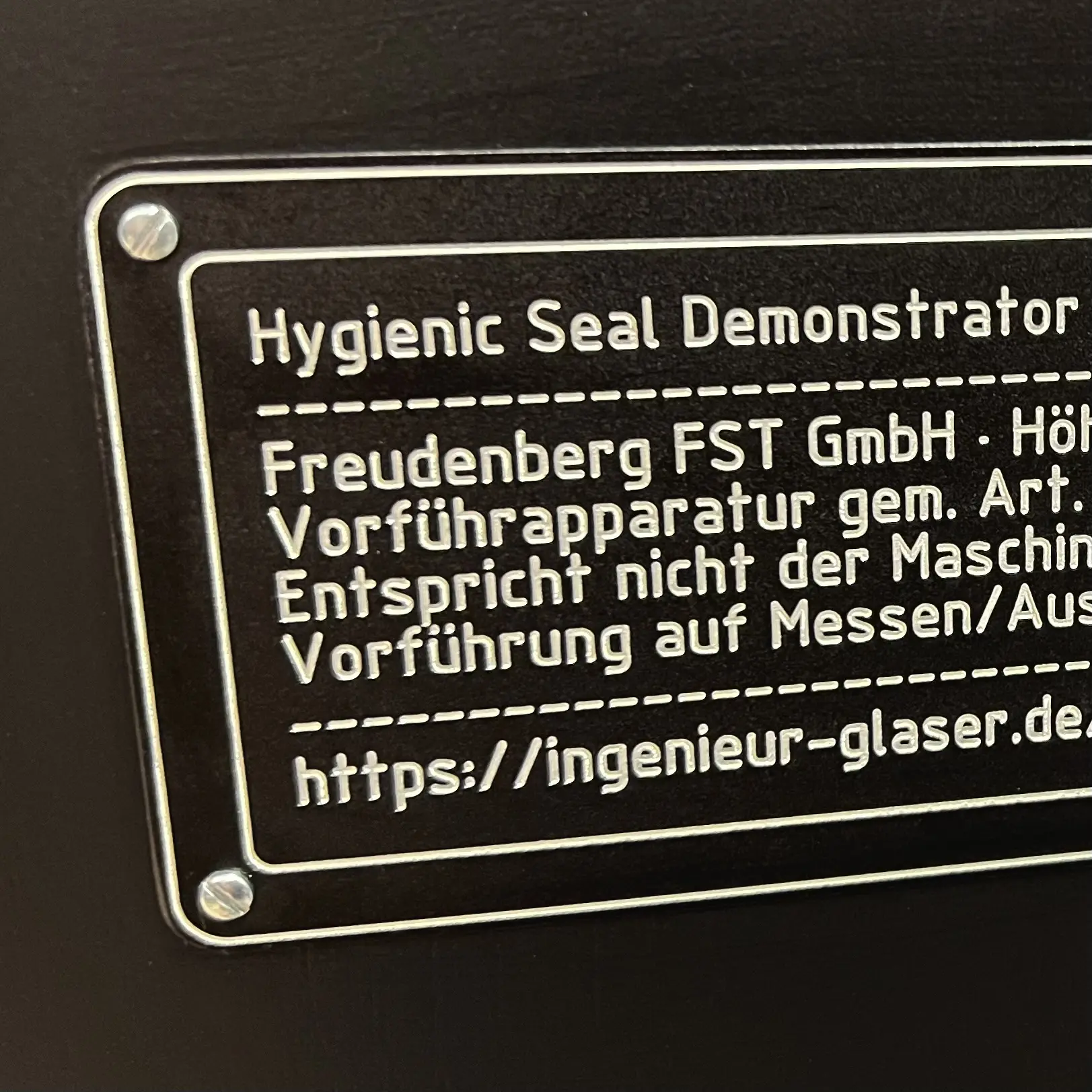

CNC-gefrästes Typenschild am schwarzen Sockel des Hygienic Seal Demonstrator, Messeexponat und Vorführmodell für Freudenberg

CNC-graviertes Typenschild

Das dauerhaft angebrachte Typenschild definiert den Einsatzzweck des Messeexponats und enthält die relevanten Angaben zu Baujahr, Projekt und Betreiber. Es weist klar darauf hin, dass es sich um eine Vorführapparatur für den Einsatz auf Messen und Ausstellungen handelt und regelt die Bedingungen für den ordnungsgemäßen Betrieb. Die unten angegebene URL verweist auf diese Projektseite.

Alle technischen Daten am Messeexponat

Im Sockel des Messeexponats ist auf der Rückseite der Klappe ein Hinweisschild befestigt, das dem Messeteam alle wichtigen technischen Informationen auf einen Blick bereitstellt. Es enthält Angaben zu Intervallsteuerung, Volumen, Fluidzusammensetzung, Maßen und Gewichten sowie zu Ventilen, Transport und Reinigung.

$Technisches Merkblatt Hygienic Seal Demonstrator – Messeexponat Details zu Maßen, Volumen, Fluid, LED\u2011Intervallen und Wartung$

Das des Messeexponat in Augmented Reality (AR)

Der Hygienic Seal Demonstrator lässt sich nicht nur live auf der Messe erleben, sondern auch virtuell in Augmented Reality darstellen. Mit dem Smartphone kann das Modell ohne zusätzliche App im Raum platziert und aus allen Perspektiven betrachtet werden.

Hygienic Seal Messeexponat: transparentes Acrylzylinder-Demonstrationsmodell auf Sockel als Eyecatcher für Produktdemo

Virtuelles Messeexponat

QR-Code mit der Kamera-App scannen
Den eingeblendeten Link öffnen
Würfel-Icon oben rechts auswählen
Kamera auf den Boden richten
Zum Platzieren antippen

3D-Modell öffnen

Weitere 3D-Modelle und Renderings

Es folgen Renderings des Messeexponats in großer Darstellung. Sie wurden über mehrere Stunden berechnet, um Reflexionen, Schatten und Lichtbrechungen besonders realistisch wiederzugeben.

3D-Rendering des Messeexponats zur Darstellung von Proportionen und Wirkung des Designs auf dem Messestand

Hygienic Seal Demonstrator: Acrylglas-Zylinder mit fluoreszierendem Granulat, Edelstahlbefestigungen und schwarzem Sockel

Hygienic Seal Demonstrator Schema: Messeexponat mit Acrylglaszylinder, Hydroschraube, UV-LEDs und fluoreszierendem Granulat

DANKE!

Ein großes Dankeschön an das Hygienic-Seal-Team von Freudenberg für die vertrauensvolle und wertschätzende Zusammenarbeit. Der enge Austausch und das starke Miteinander haben dieses Projekt in kurzer Zeit zu einem echten Erfolg gemacht. Vielen Dank für die erfrischenden Meetings, die persönlichen Besuche in der Werkstatt und den herzlichen Empfang auf dem Messestand.

Interaktiver Hygienic Seal Messe-Demonstrator auf drinktec: glänzender Acrylzylinder, fluoreszierendes Granulat, LED-Effekte

Infos zum Video anzeigen

Exponatmodell für Hygienic Seals – Freudenberg-Stand auf der drinktec Messe in München

🥳️ Auf der drinktec Messe in München zieht der Hygienic Seal Demonstrator Besucher an den Freudenberg-Stand. Unter UV-Licht wird sichtbar, wie entscheidend Hygienic Seals für Sauberkeit und Prozesssicherheit sind.

🙏️ Ein großes Dankeschön an das Hygienic Seal Team bei Freudenberg für die vertrauensvolle und wertschätzende Zusammenarbeit. Der enge Austausch und das starke Teamwork haben dieses Projekt in sehr kurzer Zeit zum Erfolg gemacht. Danke für die erfrischenden Treffen, die persönlichen Besuche in meiner Werkstatt und den herzlichen Empfang am Stand.

🌊 Freudenberg – Hersteller von Hygienic Seals
https://www.fst.com/

🎬 Behind the Scenes – Produktion des Exponatmodells
https://ingenieur-glaser.de/hygienic-seal-demonstrator/

🧲 Besuchermagneten für Ihren Messestand – Ooh, Aah, Wow!
Ooh – zieht Besucher an
Aah – macht Vorteile deutlich
Wow! – verankert Marke & Produkt
https://ingenieur-glaser.de/messebau/

#Drinktec #Freudenberg #HygienicSeals #ExhibitDesign #ExhibitionStandDesign #ExhibitionBoothDesign #ExhibitionBooth #TradeFair

#Drinktec #Freudenberg #HygienicSeals #ExhibitDesign #ExhibitionStandDesign #ExhibitionBoothDesign #ExhibitionBooth #TradeFair

Zum YouTube-Kanal

Portrait von Sophie Platzer, Marketing Managerin bei Freudenberg Sealing Technologies, lächelnd bei einer Messeveranstaltung

★★★★★

Sophie Platzer

Marketing Managerin

"Johannes vereint Kreativität, Design und technisches Know-how in einer Person. Von der Planung über die Fertigung bis hin zur praktischen Transportkiste hat er alles mit großem Engagement und viel Liebe zum Detail umgesetzt. Vielen Dank für die äußerst professionelle Zusammenarbeit!"

Rezension lesen

Rezension zu: Messeexponat für hygienische Dichtung mit Wasser - Messebau

Dieses Jahr wollten wir auf unserem Messestand etwas Besonderes zeigen.

Bei der Suche nach einem Messebauer für außergewöhnliche Exponate bin ich auf Ingenieur Glaser gestoßen. Bereits einen Tag nach meiner Anfrage fand das erste Online-Meeting statt. Johannes hat unser Anliegen sofort verstanden und über Nacht ein messetaugliches Konzept ausgearbeitet, das die technischen Aspekte auf den Punkt bringt und mit ästhetischem Design verbindet. Ein echter Hingucker mit leuchtenden Wolken aus fluoreszierendem Granulat im UV-Licht. Genial! Bereits ein Meeting später konnten wir das 3D-Modell per AR virtuell in unserem Büro betrachten. Das gesamte Hygienic-Seal-Team von Freudenberg Sealing Technologies war begeistert.

Während der gesamten Projektphase hielt uns Johannes über eine Website mit Bildern, Videos und Grüßen aus der Werkstatt auf dem Laufenden. Fast so, als wären wir live dabei gewesen. Spontane Telefonate und kurzfristige Meetings waren jederzeit möglich. Besonders gefreut haben wir uns über den persönlichen Besuch auf dem Messestand nach Projektabschluss. Die verlässliche und vertrauensvolle Zusammenarbeit mit Johannes hat maßgeblich zum Erfolg unseres Projekts beigetragen.

Johannes vereint Kreativität, Design und technisches Know-how in einer Person. Von der Planung über die Fertigung bis hin zur praktischen Transportkiste hat er alles mit großem Engagement und viel Liebe zum Detail umgesetzt. Vielen Dank für das großartige Projekt und die äußerst professionelle Zusammenarbeit!

Der Hygienic Seal Demonstrator war auf der drinktec in München ein voller Erfolg. Das Interesse war sehr groß und viele Besucher wollten wissen, wer den Demonstrator gebaut hat. Natürlich haben wir ihn begeistert weiterempfohlen.

Sophie Platzer

2025-04

Weinheim

Freudenberg Sealing Technologies

Mehr zum Projekt

Das Messeexponat auf der drinktec Messe in München

Auf der drinktec Messe in München zieht der Hygienic Seal Demonstrator die Besucher an den Stand von Freudenberg. Unter UV-Licht wird sichtbar, wie entscheidend hygienische Dichtungen für Reinheit und Prozesssicherheit sind.
