Wasserwerfer hinter VW-Emblem, gesteuert per iPhone-App – Prototyp für Messeexponate und den Funktionsmodellbau

Wasserwerfer mit App

Das geheime Gadget.

Das älteste und immer noch beliebteste Demoprojekt unserer Kunden ist der Wasserwerfer aus dem Jahr 2012: eine verstellbare Wasserdüse, die per Joystick in der Mittelkonsole eines alten VW-Passats (1990) gesteuert werden kann.

Infos zum Video anzeigen

Der Wasserwerfer. Das geheime Gadget. - Ingenieur Glaser

🕹️ Das älteste und immer noch beliebteste Demoprojekt ist der Wasserwerfer aus dem Jahr 2012: Eine verstellbare Wasserdüse, die per Joystick in der Mittelkonsole eines alten VW-Passats (Baujahr 1990) gesteuert werden kann.
https://ingenieur-glaser.de/wasserwerfer/ – Hinter den Kulissen

#Arduino #Mikrocontroller #Automatisierung #Elektrotechnik #VwPassat #Prototypenbau #Hardwareentwicklung #Cplusplus #Robotik

💡️ Entwicklung & Fertigung – Ingenieurbüro Glaser
https://ingenieur-glaser.de/ – Elektronik・Software・Hardware

🔔 Jetzt abonnieren! – Keine Entwicklung verpassen!
https://ingenieur-glaser.de/Instagram/ – Instagram
https://ingenieur-glaser.de/Facebook/ – Facebook
https://ingenieur-glaser.de/YouTube/ – YouTube
https://ingenieur-glaser.de/LinkedIn/ – LinkedIn
https://ingenieur-glaser.de/Twitter/ – Twitter
https://ingenieur-glaser.de/TikTok/ – TikTok
https://ingenieur-glaser.de/Xing/ – Xing

🥇 Referenzen – Wie aus Visionen Erfolge wurden.
https://ingenieur-glaser.de/Projekte/ – Referenzen

📞 Kontakt – Ist der Funke übergesprungen?
https://ingenieur-glaser.de/Kontakt/ – Kontakt

#Arduino #Mikrocontroller #Automatisierung #Elektrotechnik #VwPassat #Prototypenbau #Hardwareentwicklung #Cplusplus #Robotik

Zum YouTube-Kanal

Das Geschütz.

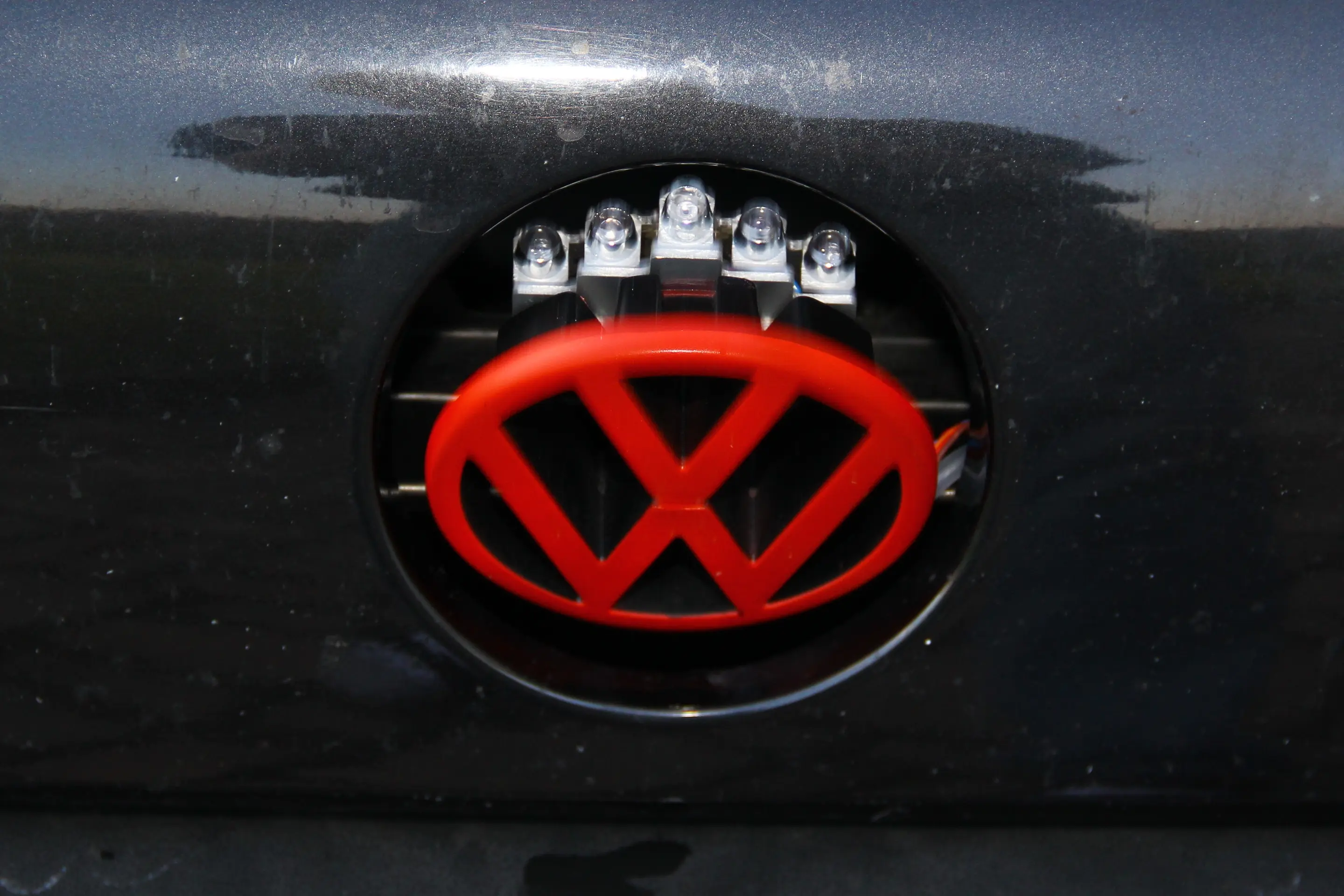

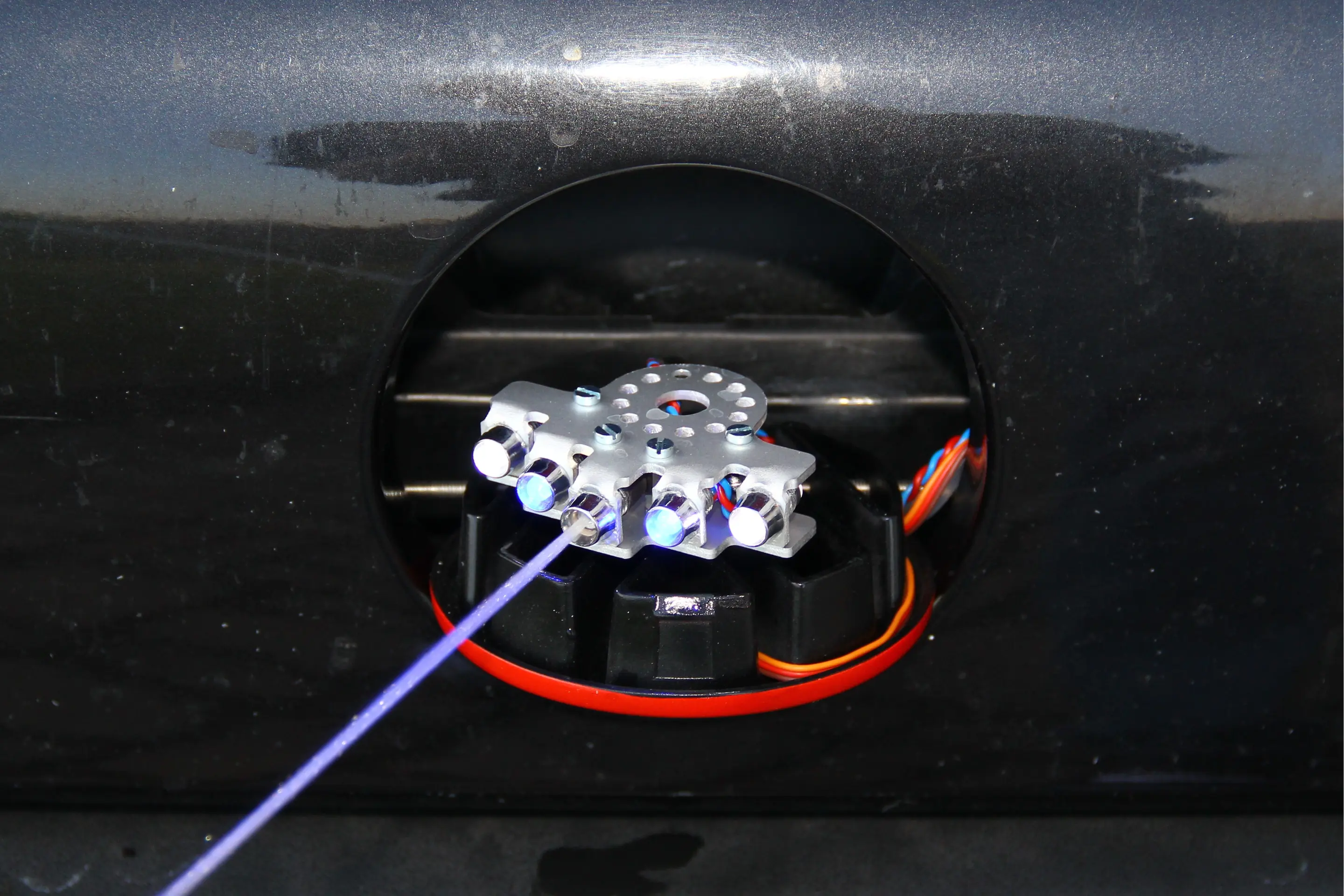

Die Wasserdüse verbirgt sich hinter dem VW-Zeichen. Durch Aktivierung am Joystick klappt das Emblem blitzschnell aus und ist einsatzbereit.

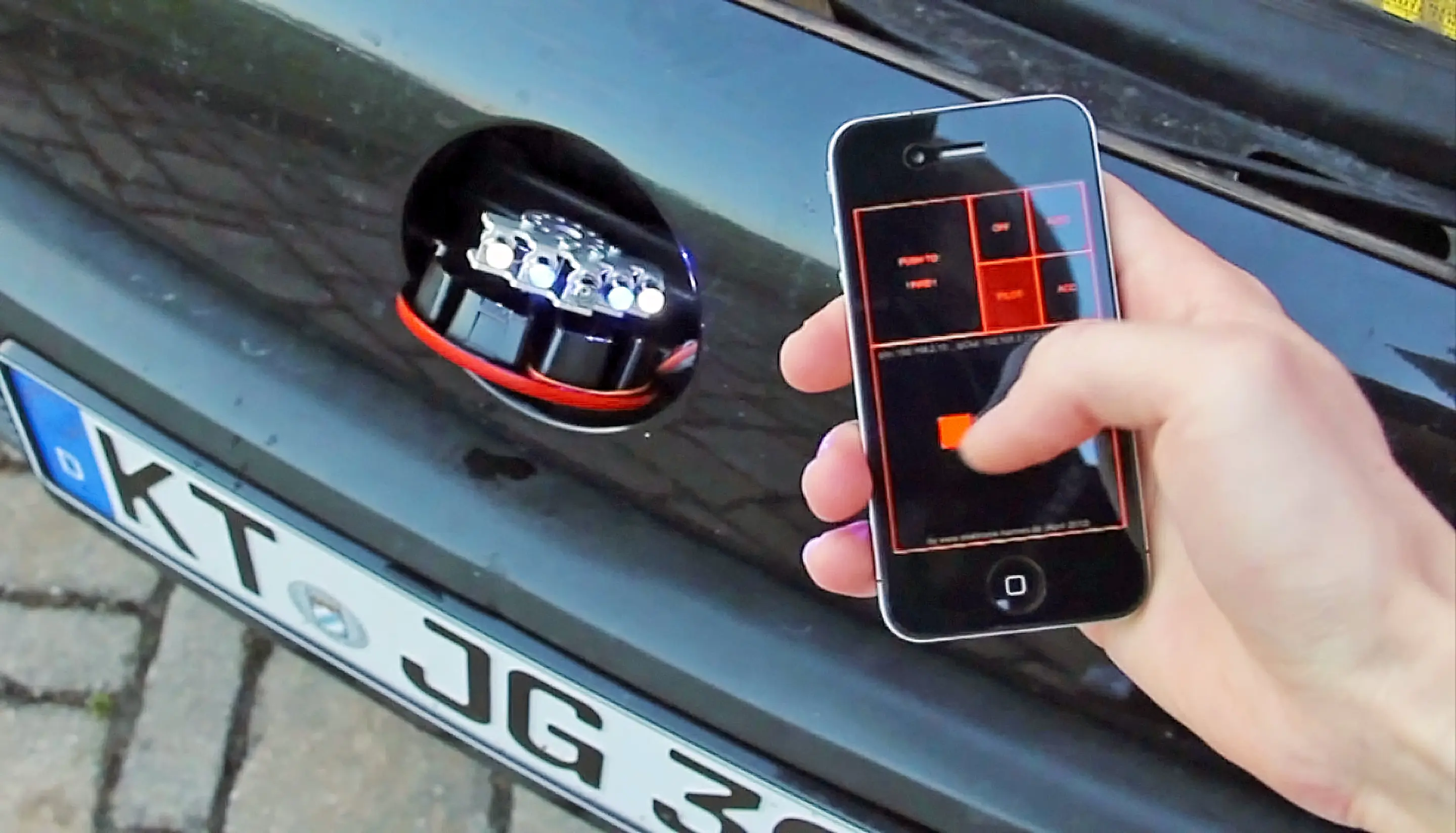

Rotes ausgeklapptes VW‑Emblem zeigt Wasserwerfer‑Düse im Passat‑Grill als interaktives Demonstrationsmodell und MesseprototypWasserwerfer-Demoprojekt im VW‑Emblem: ausgefahrene LED‑Wasserdüse mit Joystick- und iPhone-App‑Steuerung als Messeexponat

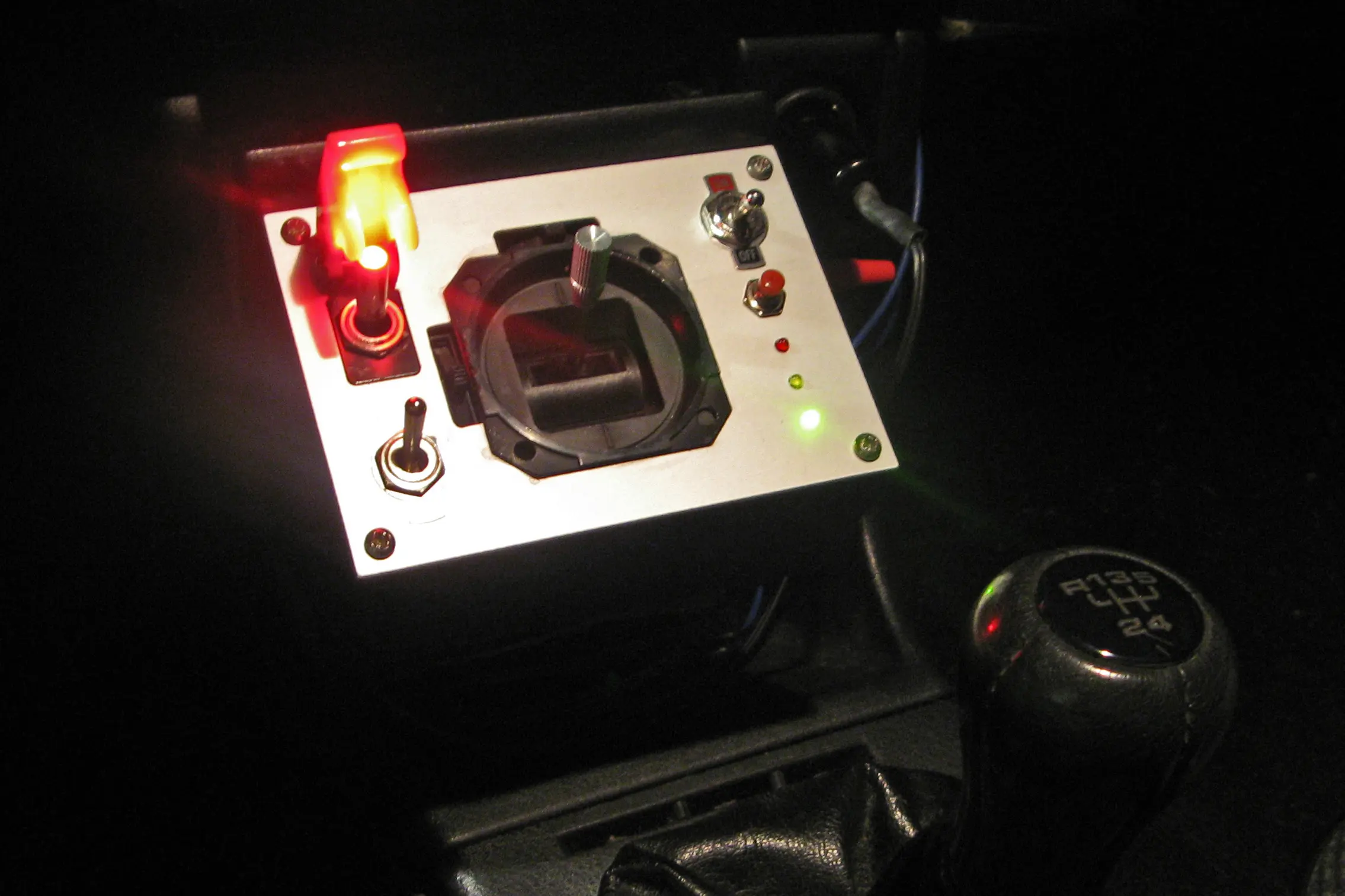

Der Joystick.

Die Richtung des Wasserstrahls kann mit einem Joystick in der Mittelkonsole des Autos oder per iPhone-App gesteuert werden. Bei der Steuerung per Smartphone richtet sich das Geschütz nach der Neigung des Beschleunigungssensors aus.

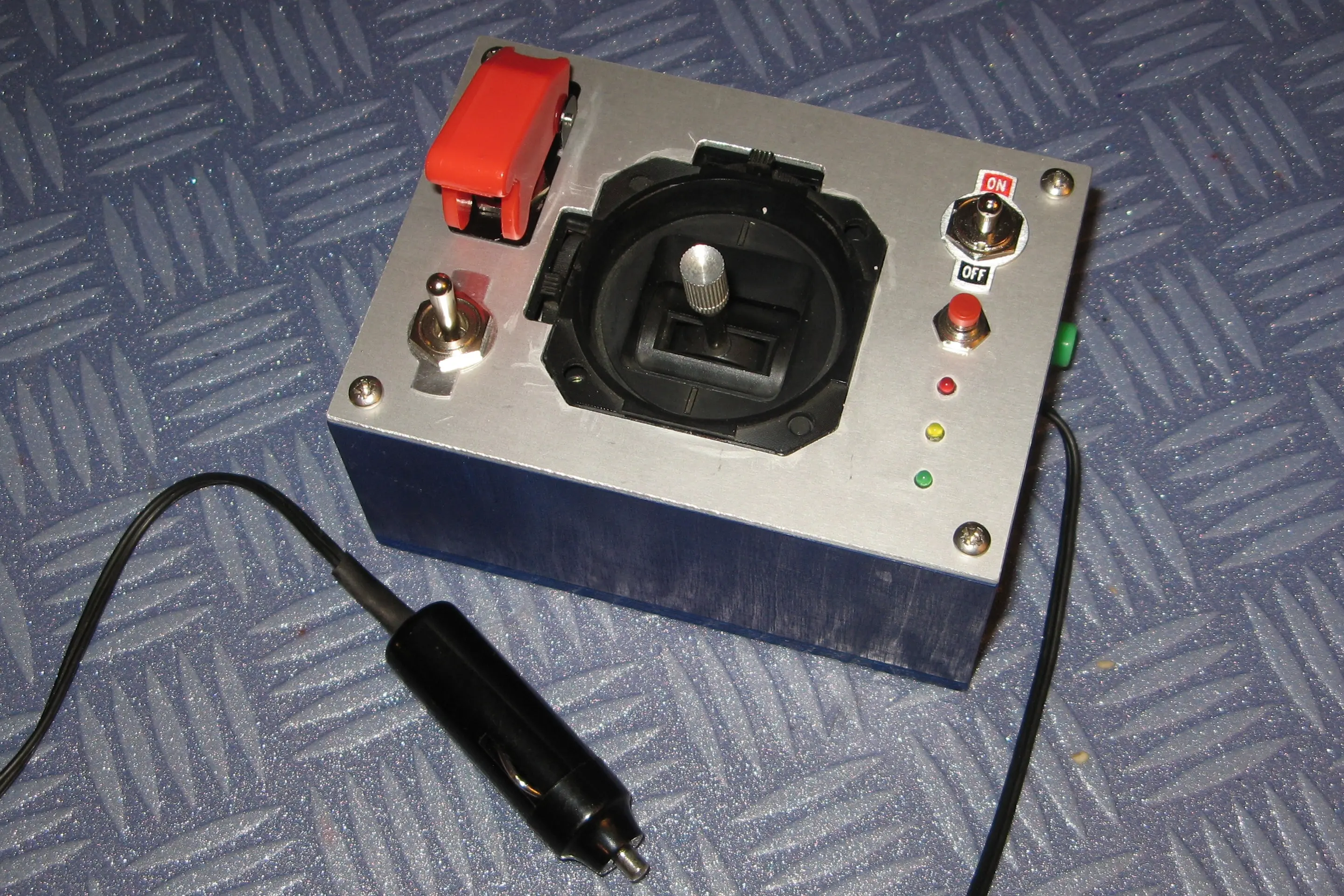

Joystick-Steuerung in der Mittelkonsole des VW Passat für Wasserwerfer-Demoprojekt mit LEDs und Kippschaltern, PrototypenbauJoystick-Steuerbox des Wasserwerfer-Demoprojekts mit Kippschaltern, LED-Anzeige und Anschlusskabel für Prototypenbau

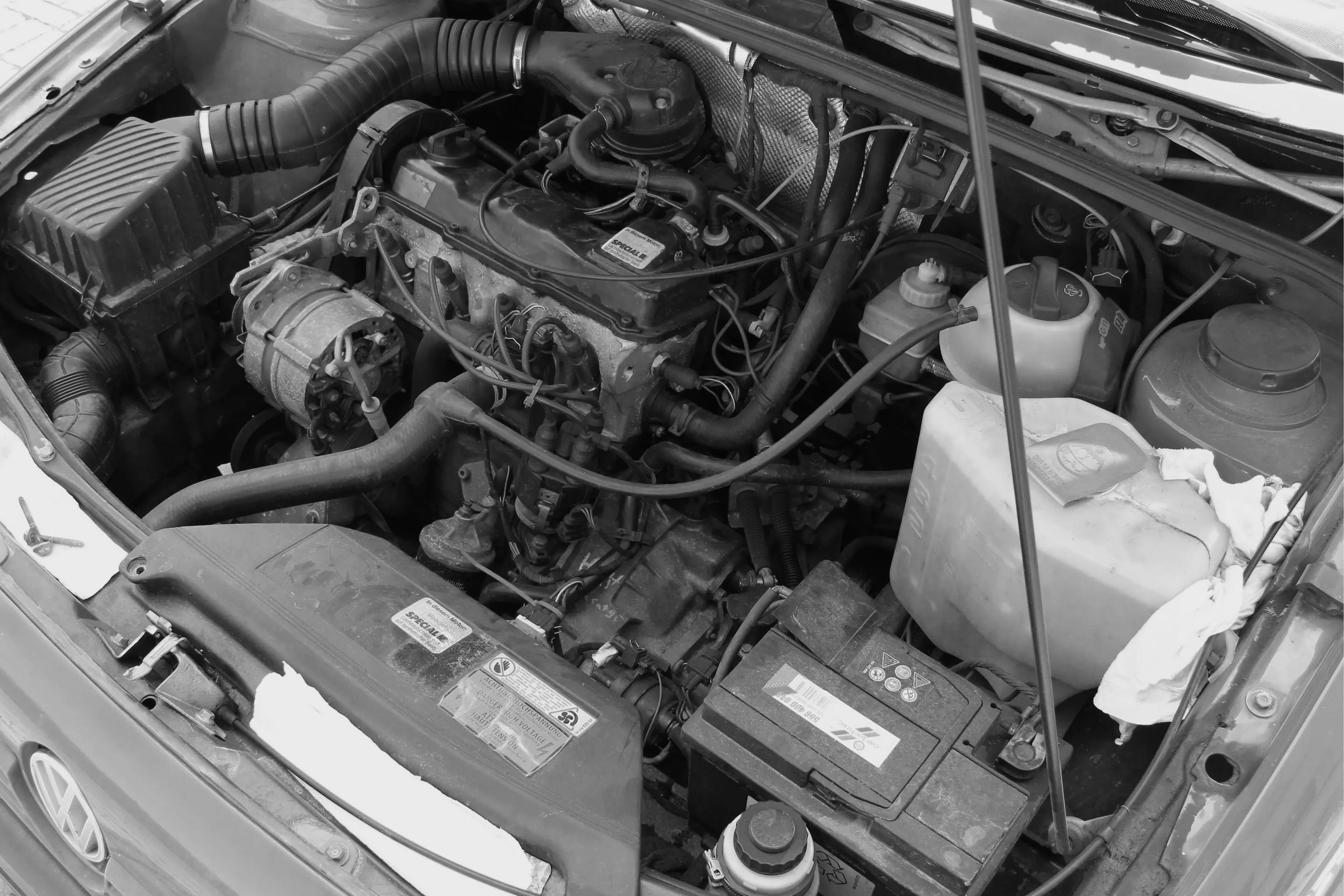

Der Motorraum.

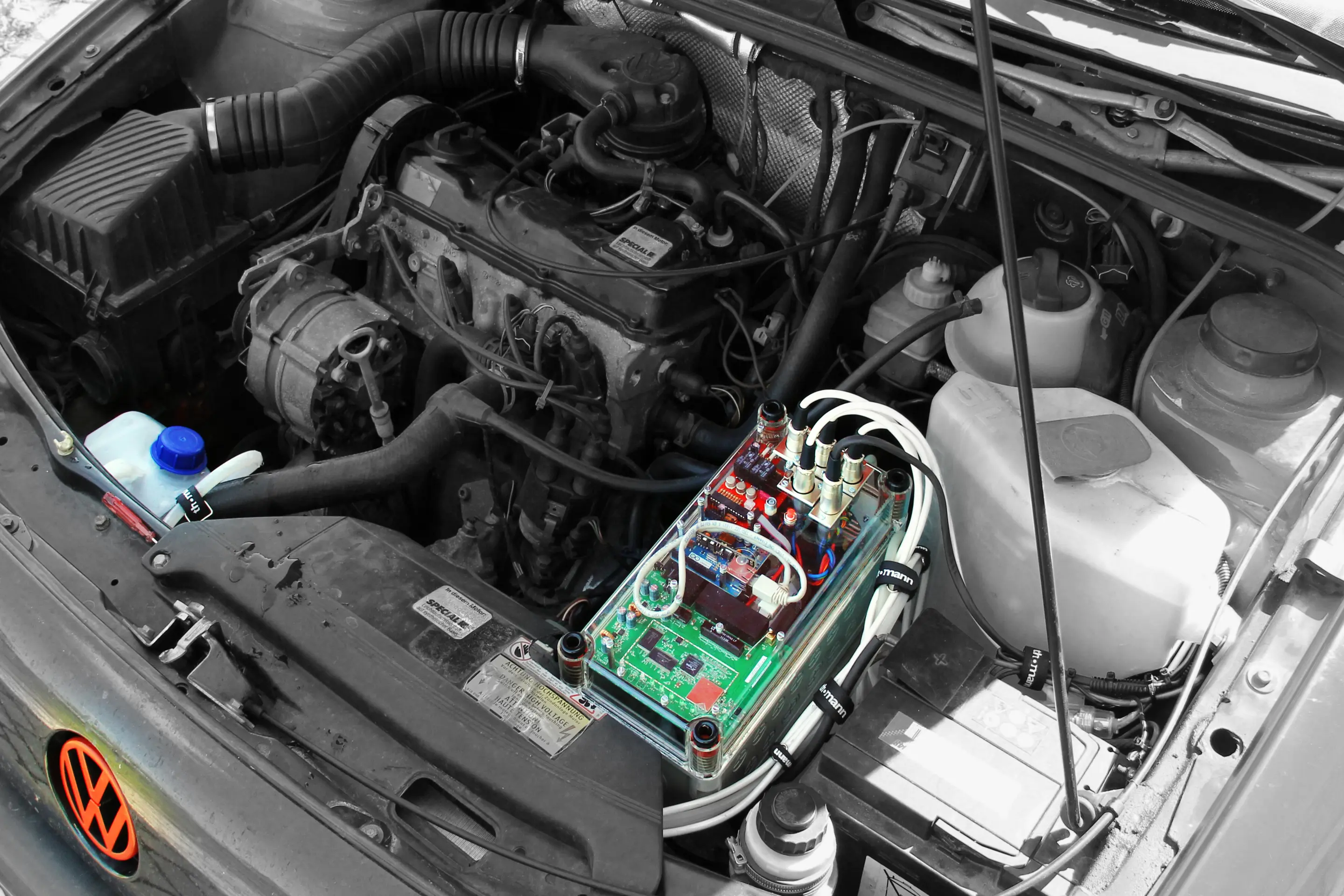

Im geräumigen Motorraum ist die Technik untergebracht. Hier finden Elektronik, Pumpe und Wasserbehälter Platz.

Motorraum eines VW Passat mit Wasserwerfer‑Demoprojekt: Pumpe, 10‑L Kanister, Servos und Arduino‑Elektronik sichtbarMotorraumfoto mit installiertem Elektronik‑Demonstrator für app‑gesteuerten Wasserwerfer im VW‑Passat Prototyp

Die Hochdruckpumpe.

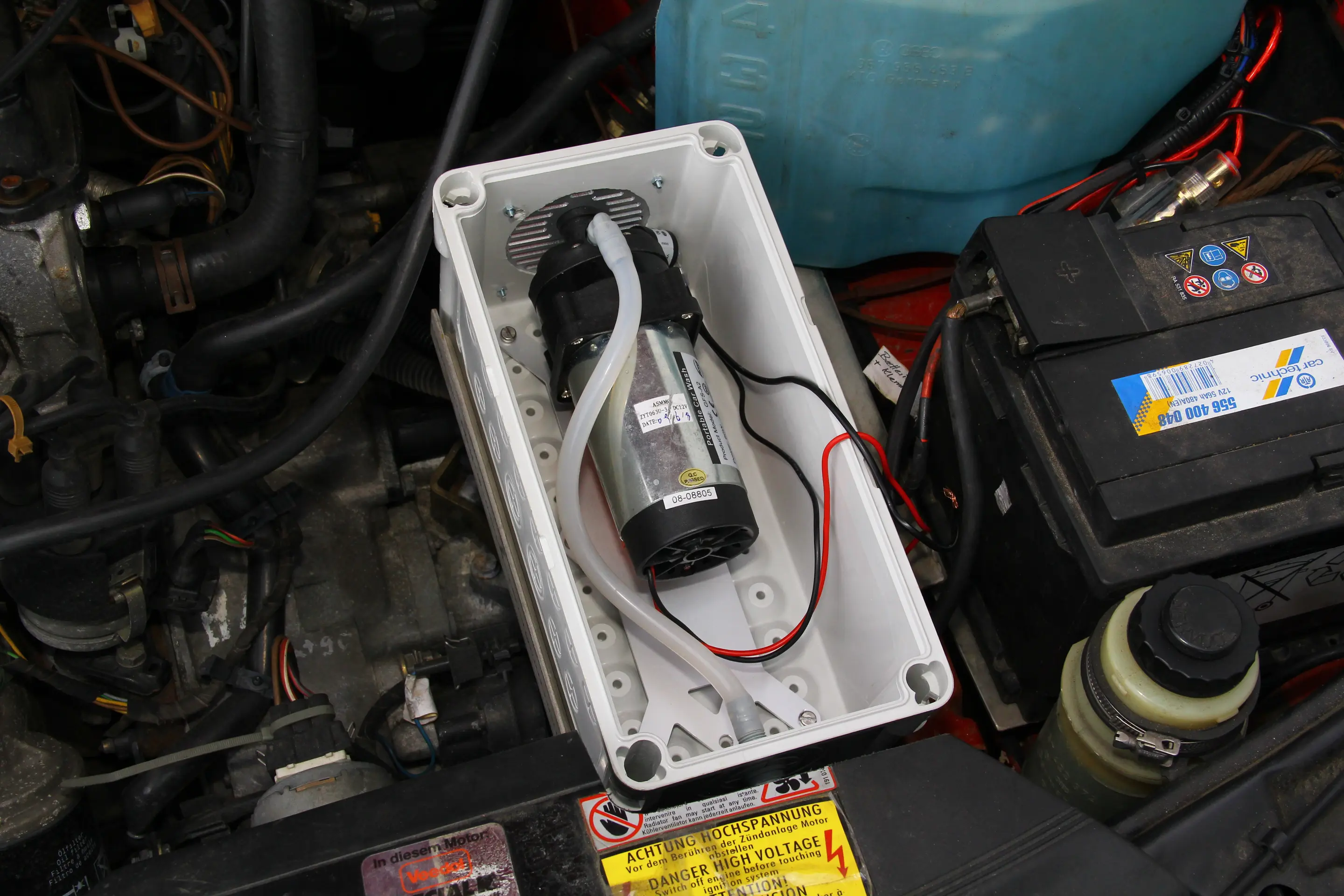

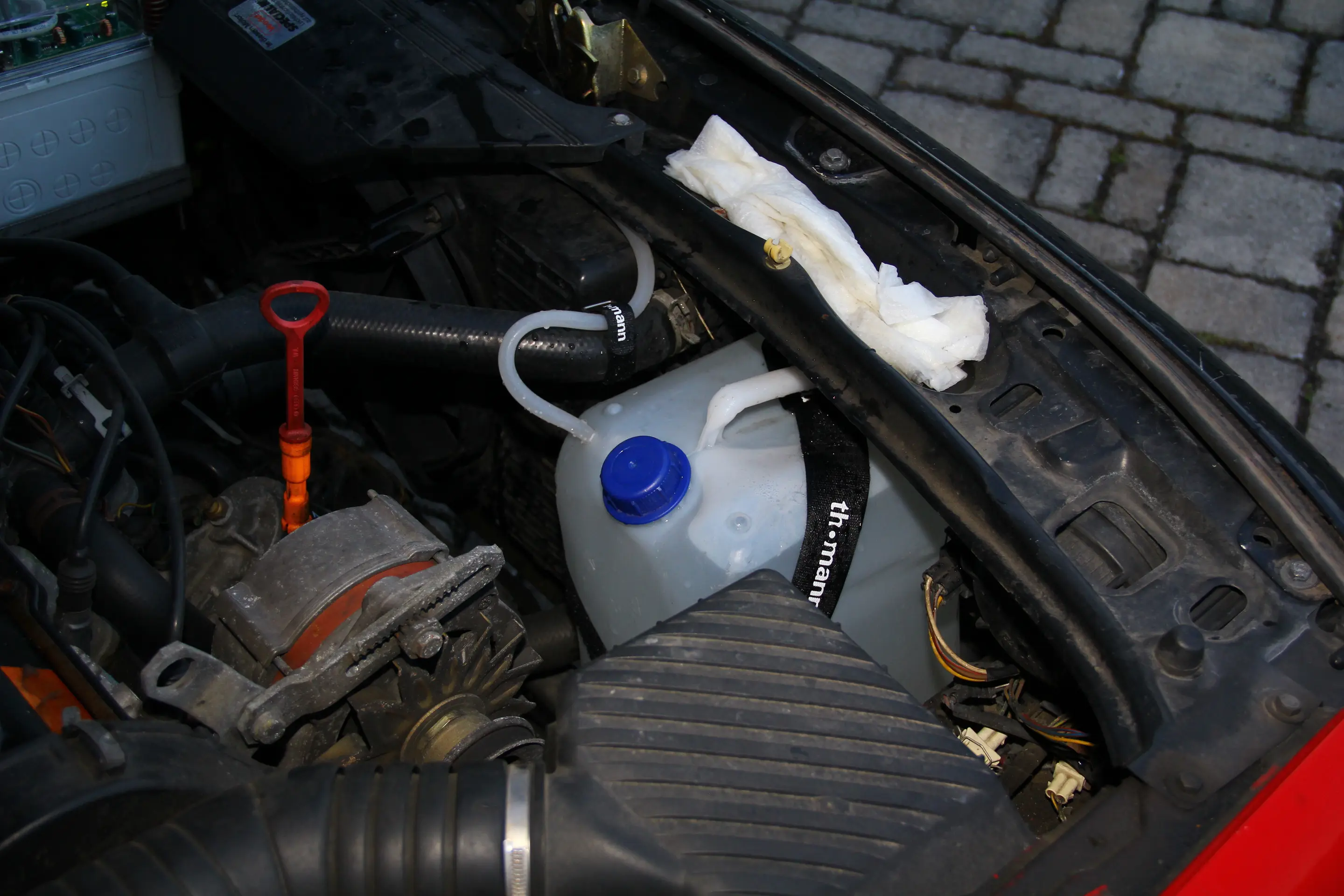

Die Hochdruckpumpe wird aus einem 10-Liter-Kanister gespeist und presst das Wasser mit 6 bar durch die Düse. Die Reichweite des Wasserstrahls beträgt 12 Meter.

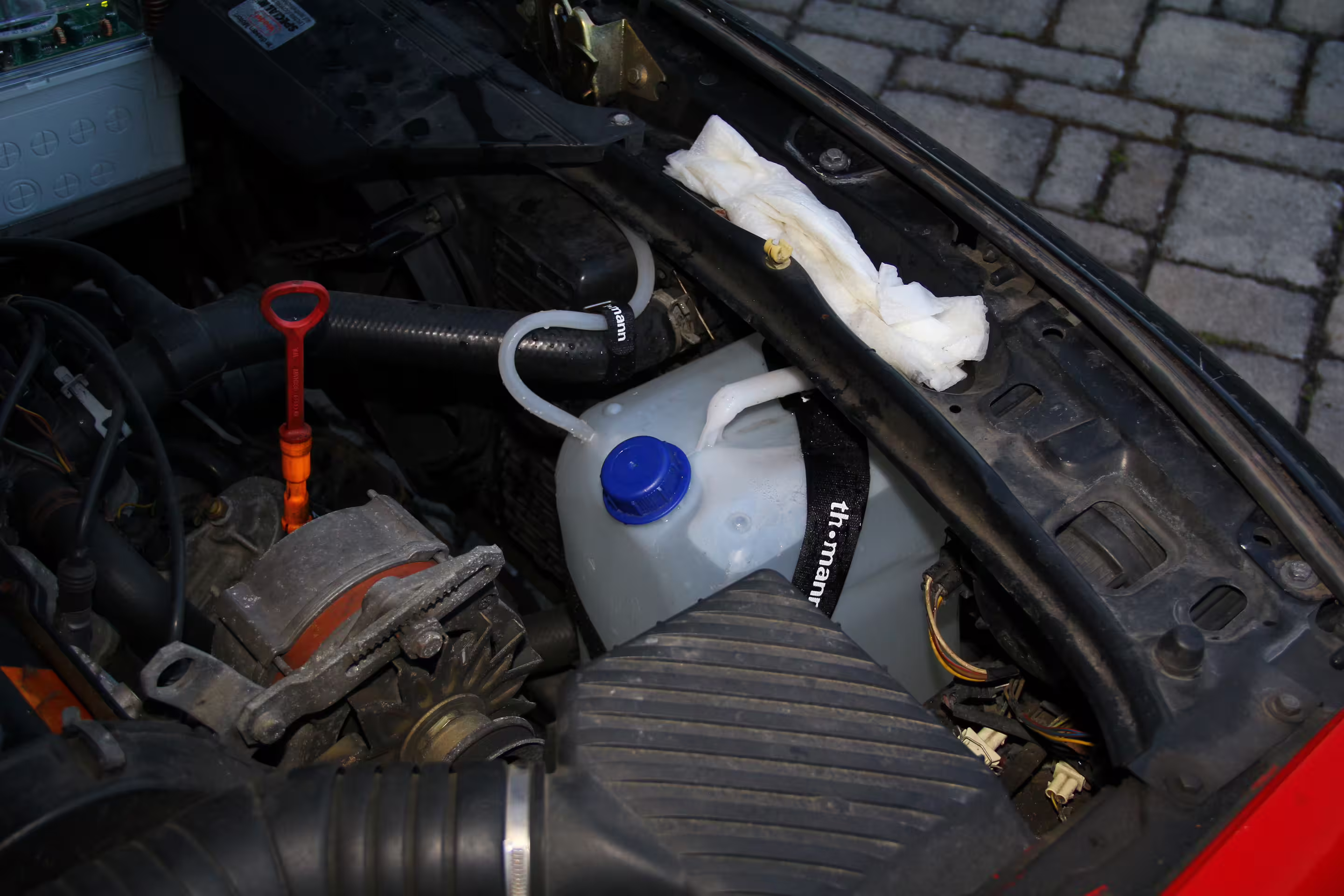

Wasserwerfer-Hochdruckpumpe im Motorraum eines VW Passat als Messedemonstrator für den Prototypenbau und als FunktionsmodellWasserkanister und Schlauchinstallation im Motorraum eines VW Passat als Prototyp für den Wasserwerfer-Demonstrator auf einer Messe

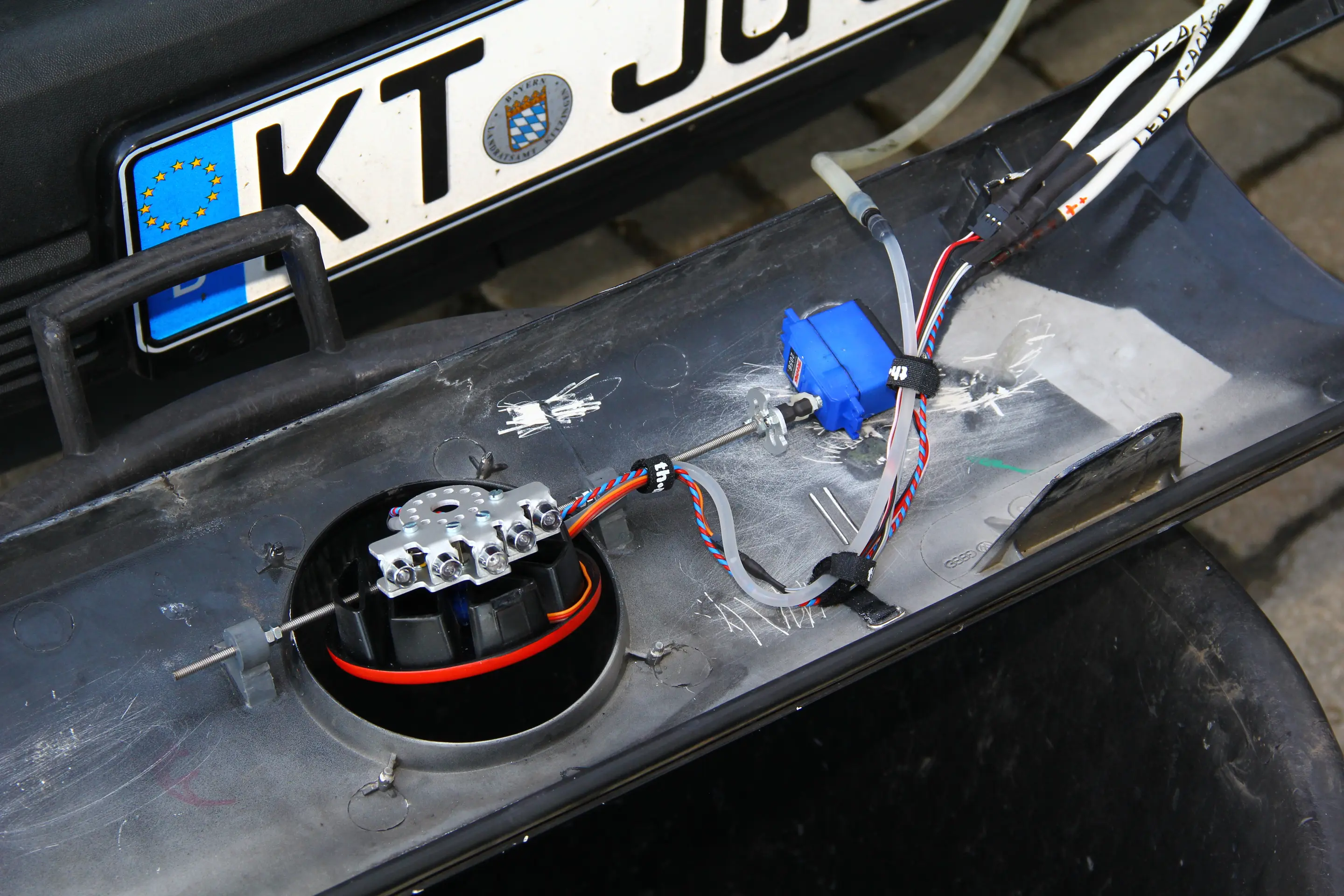

Die Mechanik.

Als Stellantriebe für die X- und Y-Achse dienen Servomotoren aus dem Modellbaubedarf.

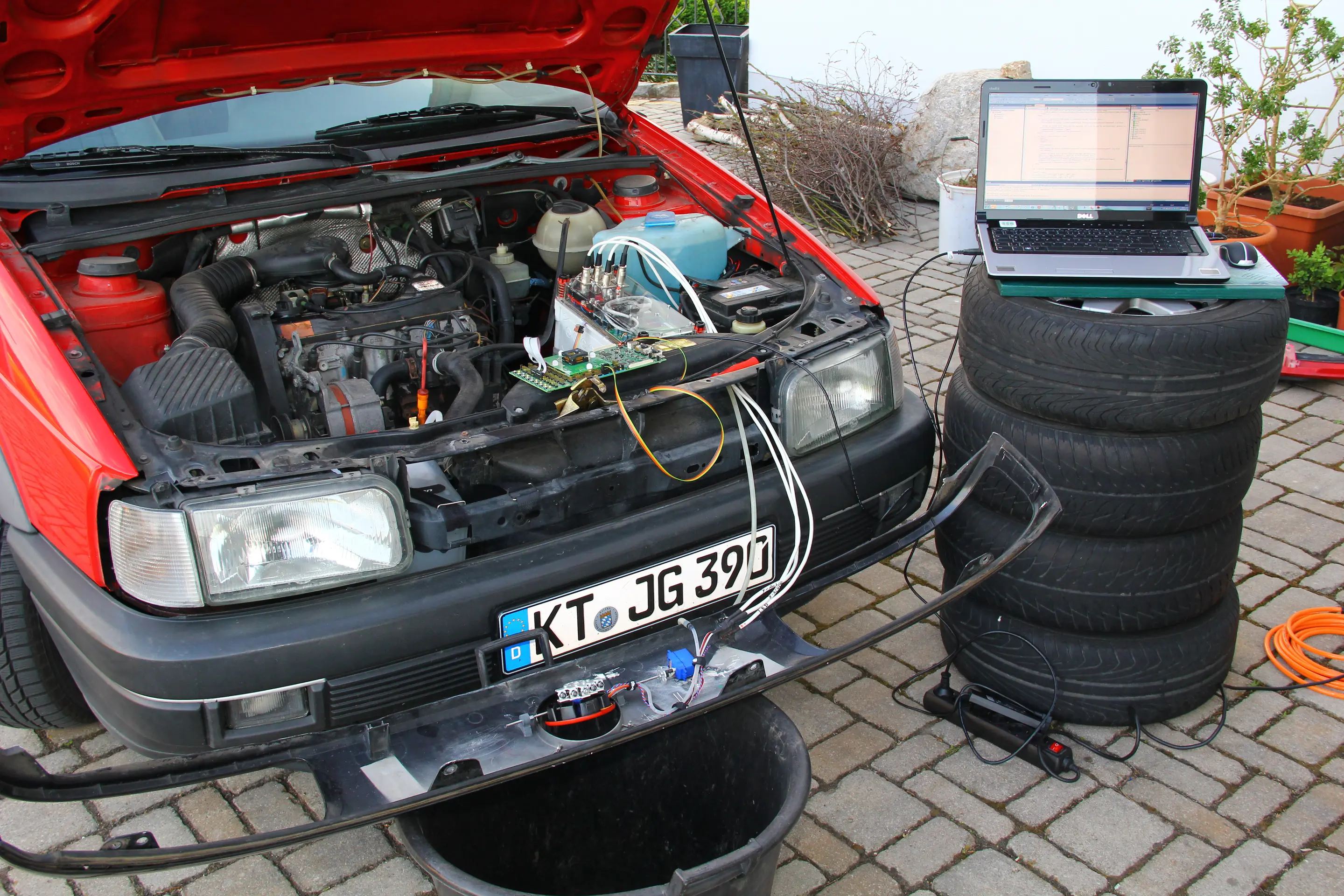

Innenansicht des Wasserwerfer-Prototyps im VW Passat mit Servomotor, Schläuchen, Verkabelung und per App gesteuerter DüseRotes VW-Passat-Demoprojekt mit geöffnetem Motorraum, Wasserwerfer-Prototyp, Elektronikplatinen und Laptop zur Steuerung per App

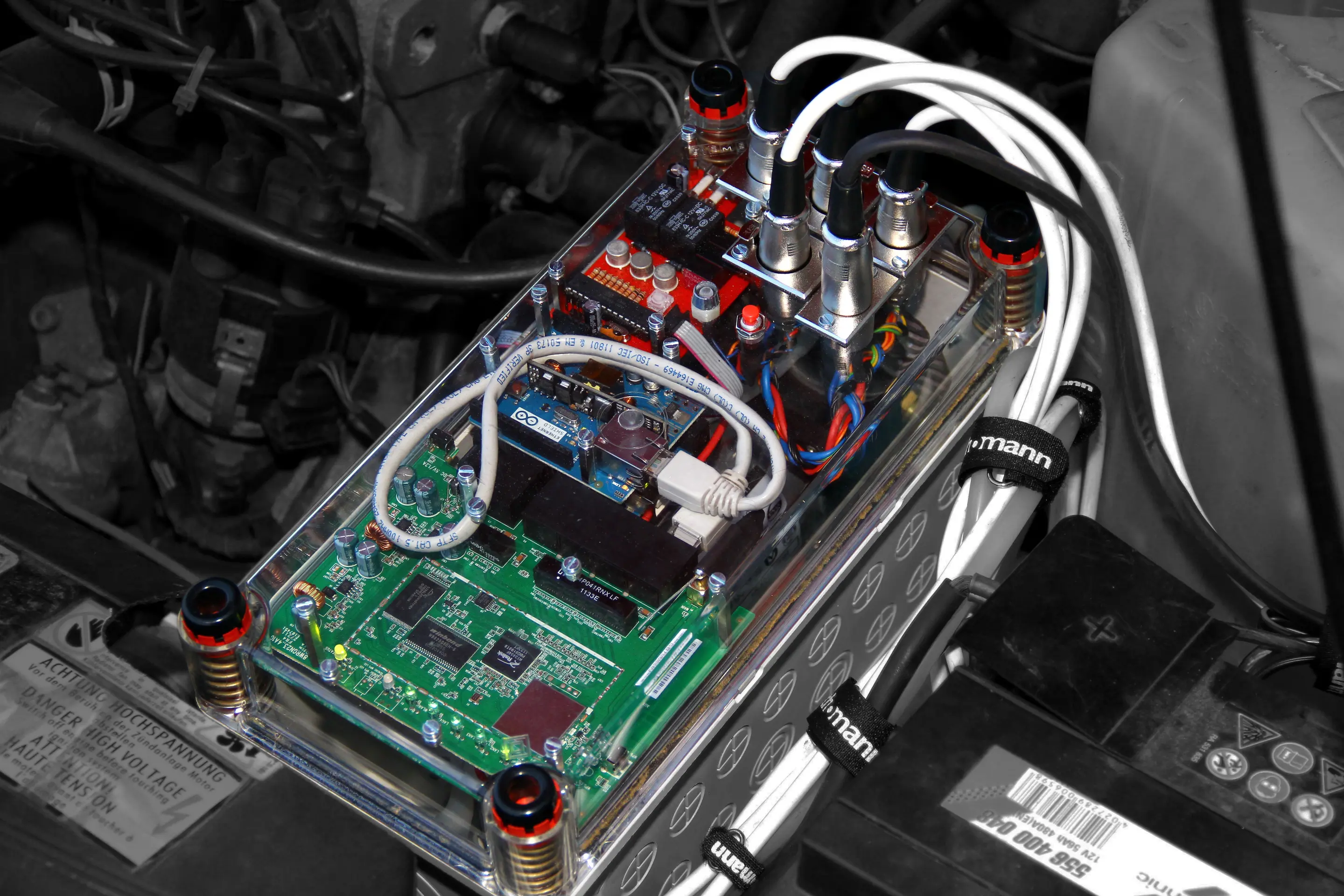

Die Elektronik.

Die Elektronik besteht aus einem WLAN-Router, einem Arduino-Board mit Ethernet-Shield und dem Mikrocontroller ATMEL AVR ATMEGA 8.

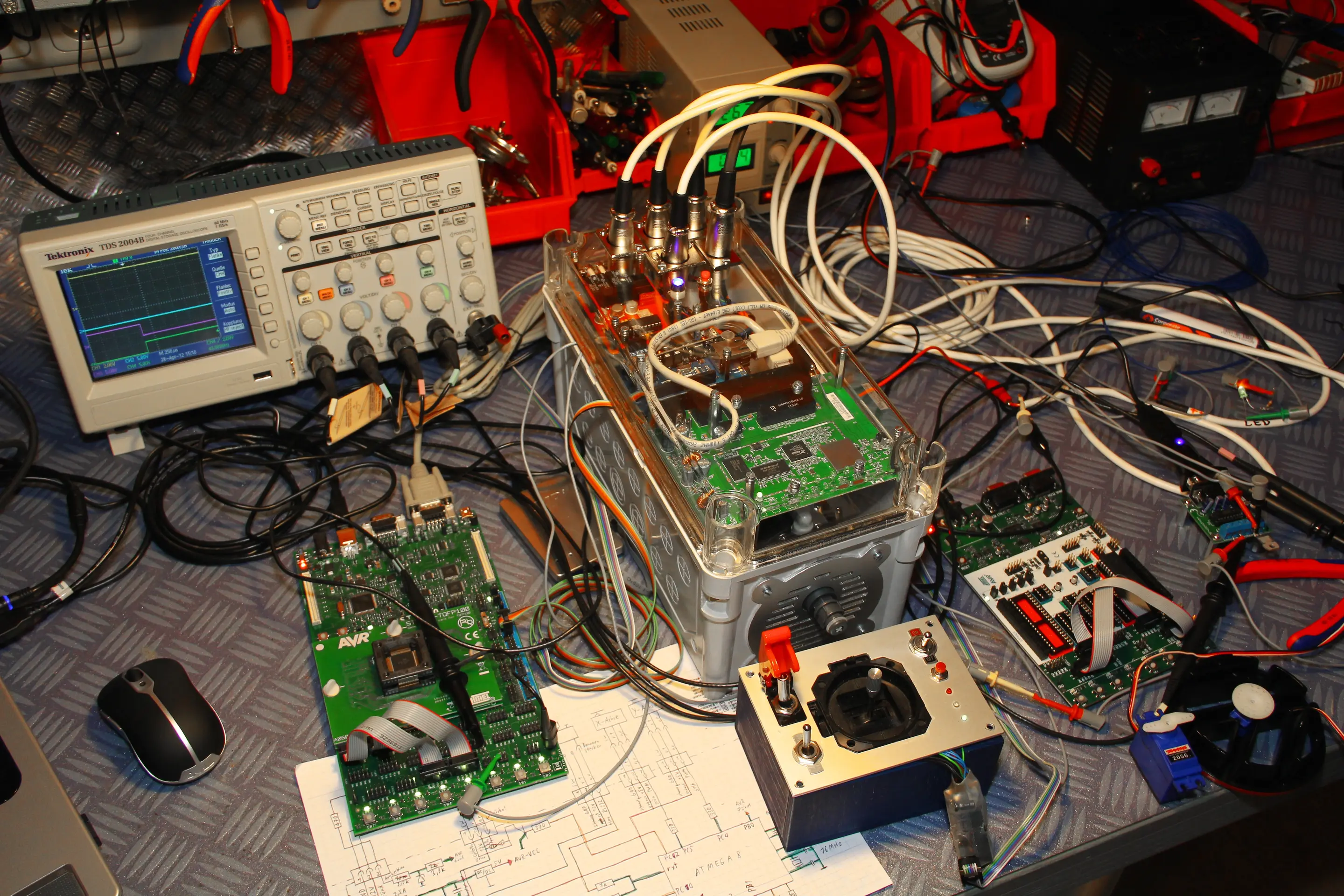

Arduino-gesteuerte Elektronikbox im Motorraum des VW Passat: Prototyp für einen Wasserwerfer-Demonstrator mit Kabeln und SteckernWerkbank mit VW-Wasserwerfer-Prototyp, Oszilloskop, AVR- und Arduino-Boards sowie Verkabelung für einen Messe-Demonstrator

Die Software.

Für die hardwarenahe Programmierung kam C++ zum Einsatz, für die App eine JSON-Skriptsprache. Der Datenaustausch zwischen iPhone und Elektronik erfolgt über UDP-Datenpakete im OSC-Format.

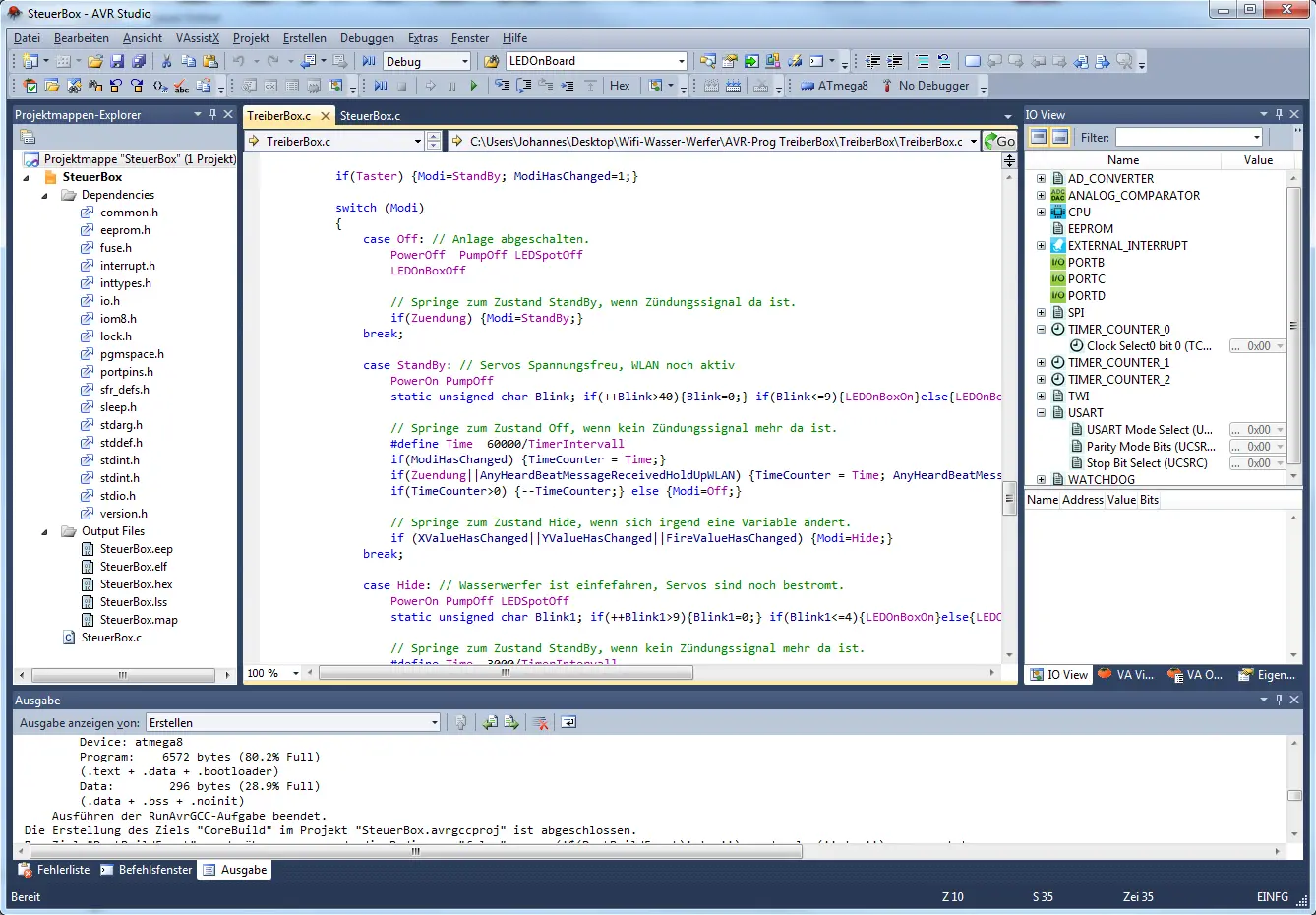

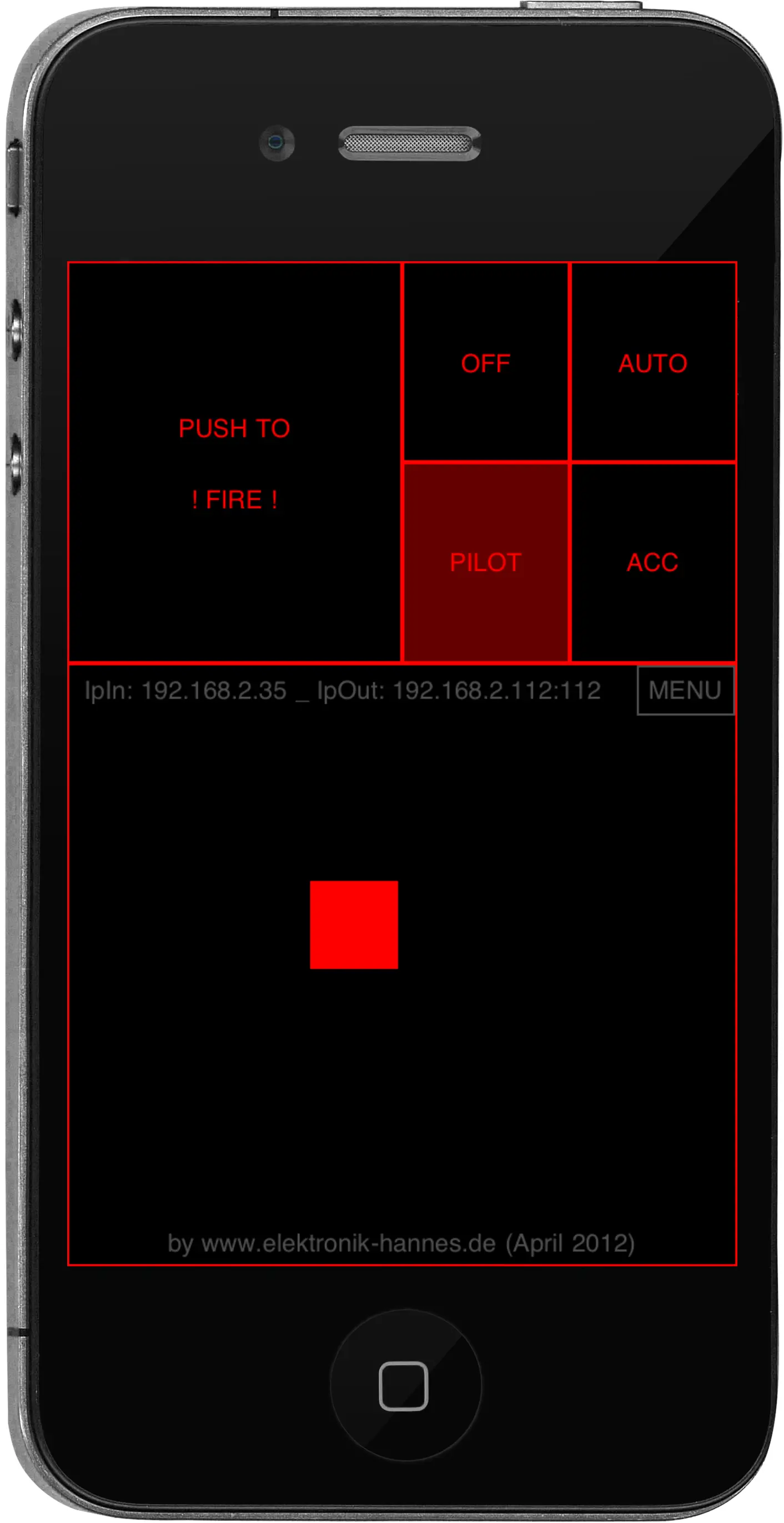

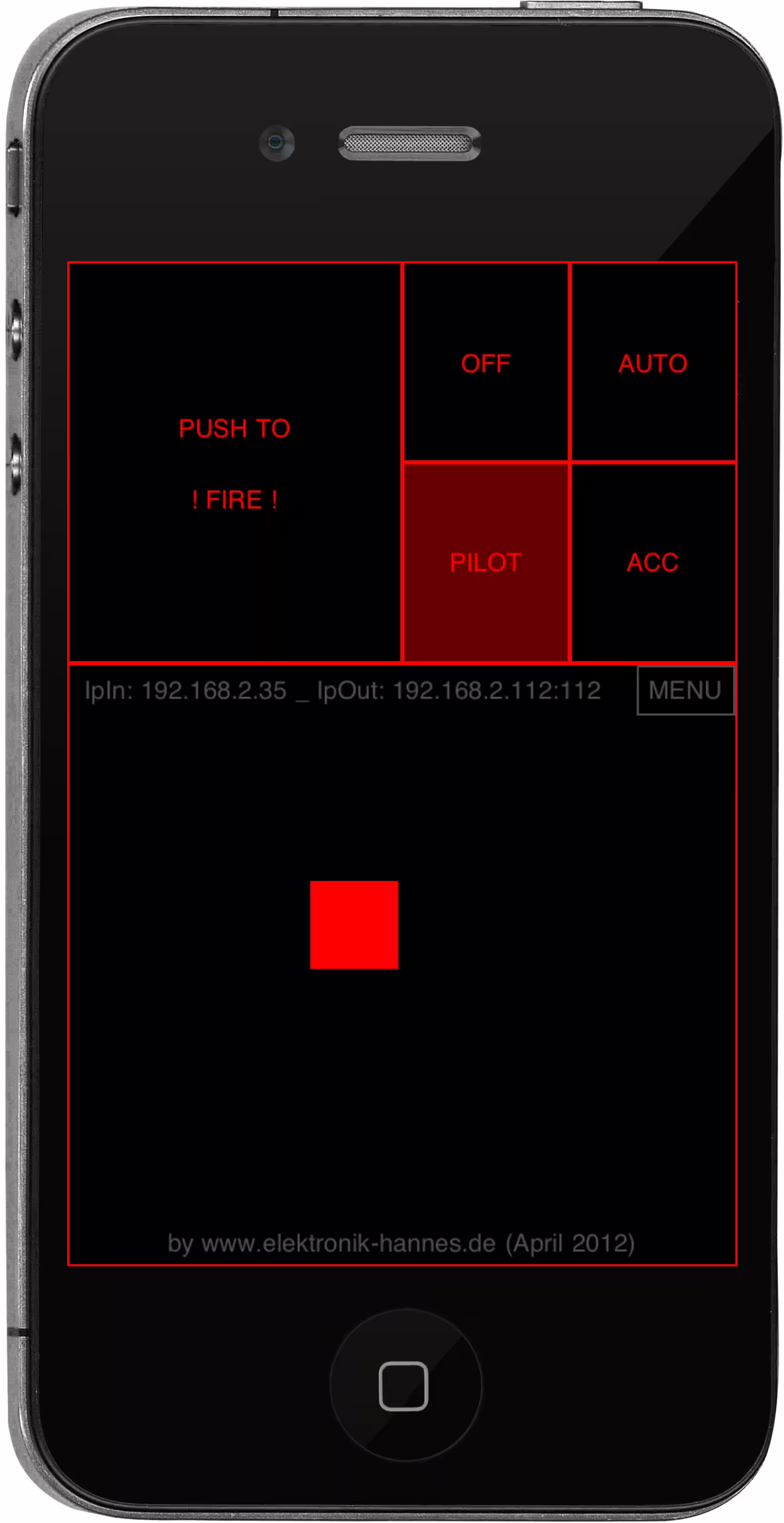

Bedienbildschirm der iPhone-App für die Wasserwerfer-Demo mit rotem "PUSH TO FIRE"-Button, den Modi OFF, AUTO PILOT und ACC sowie IP-AnzeigeScreenshot von AVR Studio mit C++-Quellcode für das Wasserwerfer-Projekt als Messe-Demonstrator und Prototyp

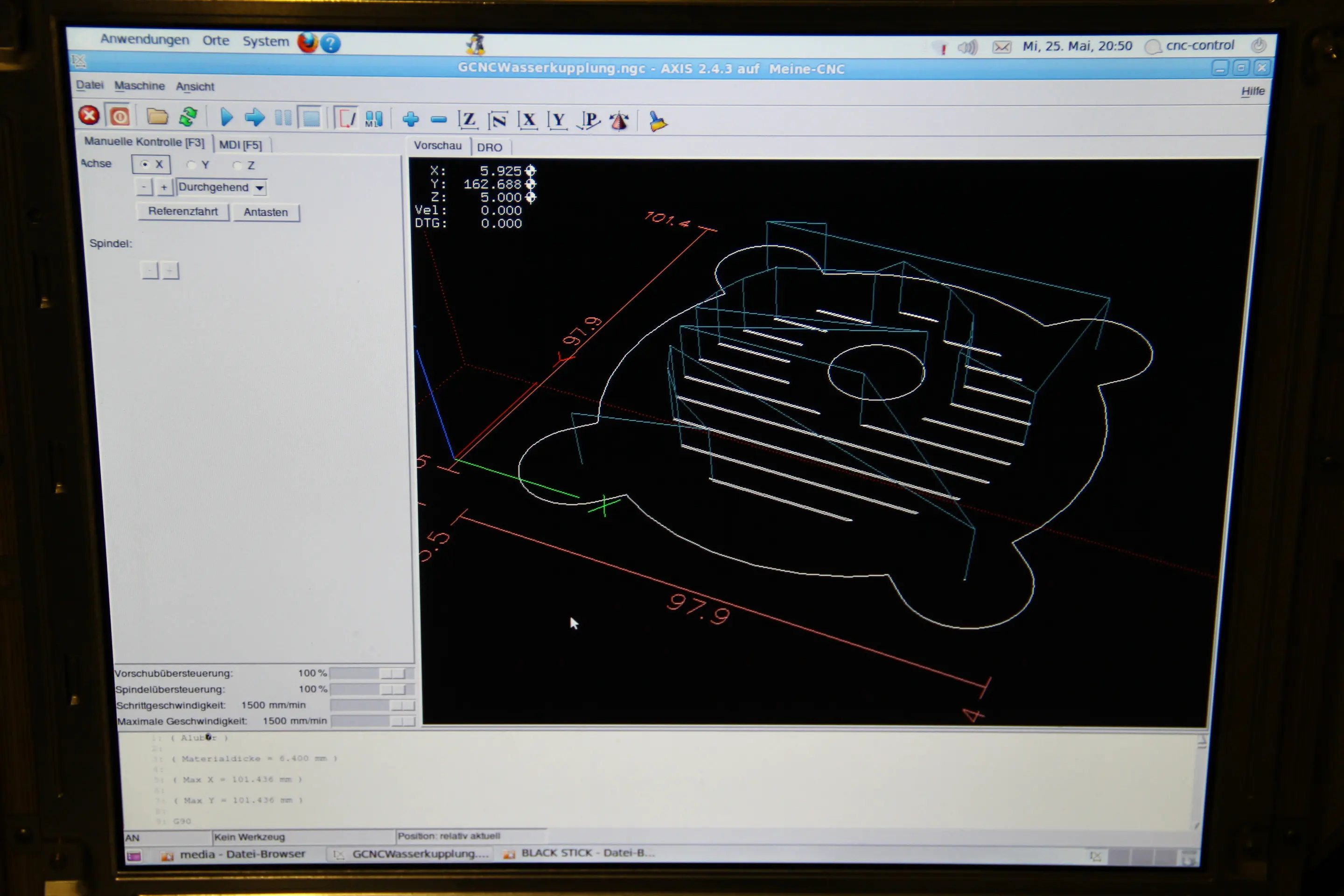

Die Fertigung.

Alle mechanischen Bauteile wurden mit einer CNC-Fräse gefertigt.

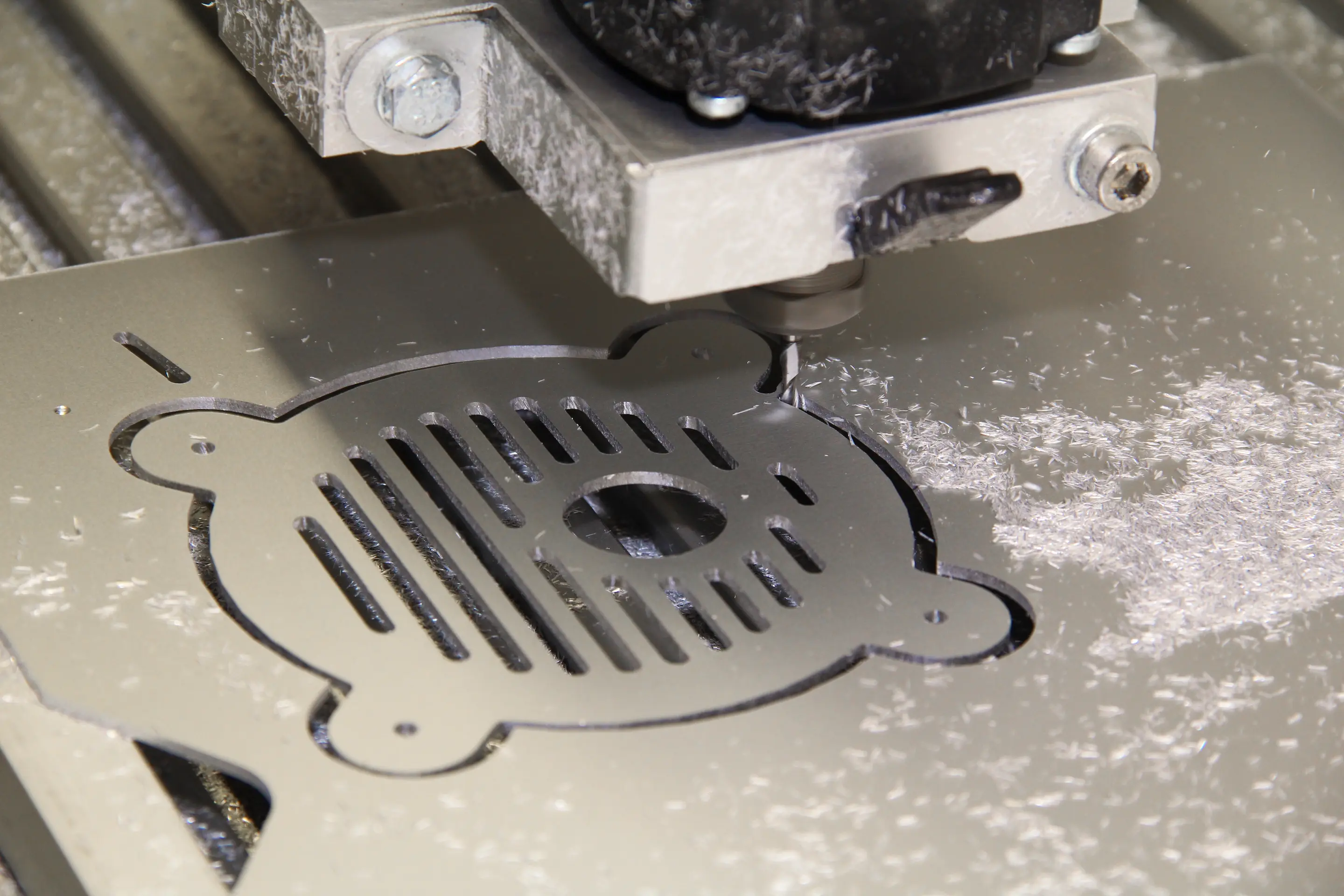

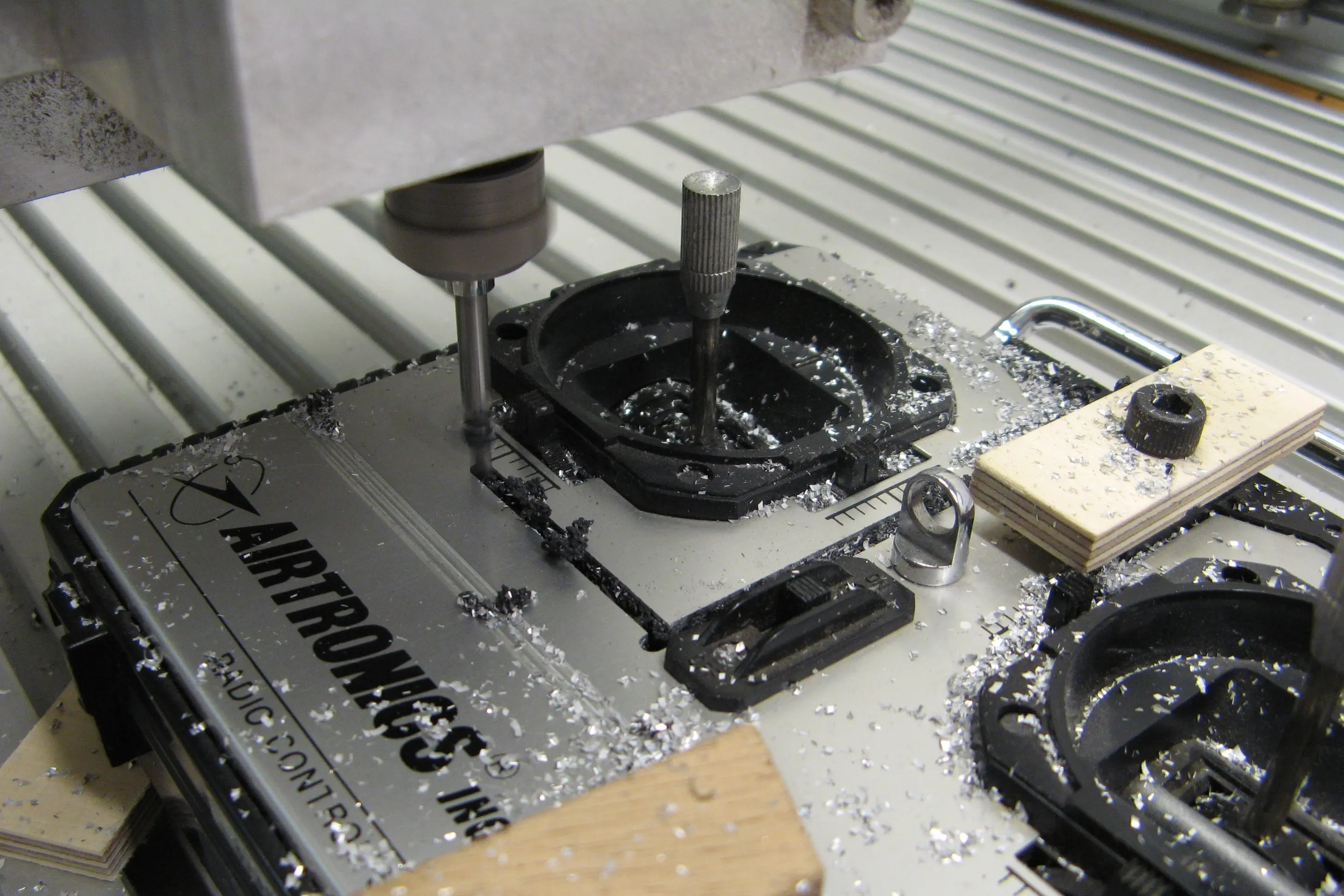

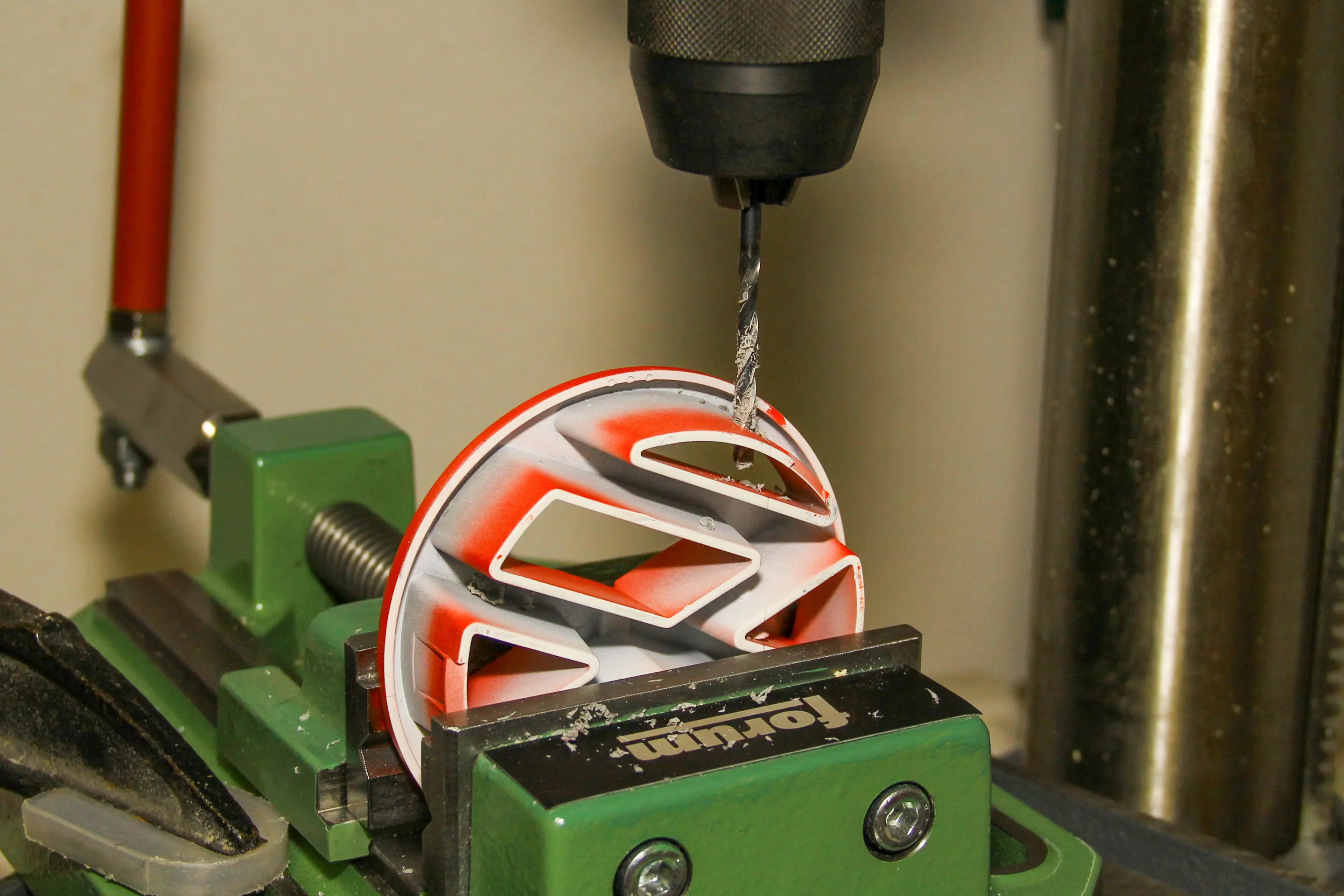

CNC-Fräse fertigt eine Aluminiumblende mit präzisen Konturschnitten; Späne fallen für den Messemodellbau und das Demonstrationsmodell anCNC-Fräsprogramm auf einem Monitor mit 2D-/3D-Werkzeugwegen für ein Messeexponat im Prototypen- und FormenbauCNC-gefrästes Modellteil beim Prototypenbau des Wasserwerfer-Demonstrators, mit Spänen bei den Vorbereitungen für den MessestandNahaufnahme einer Säulenbohrmaschine, die ein modifiziertes rotes VW-Emblem bohrt, das als Demonstrationsmodell für den Prototypenbau auf einer Messe in einem Schraubstock eingespannt ist

Das Design.

Im Vergleich zu einem herkömmlichen VW-Emblem erstrahlt das umfunktionierte Emblem in leuchtendem Rot. Nachts leuchtet der Wasserstrahl in hellem blauem LED-Licht und erinnert an ein Laserschwert.

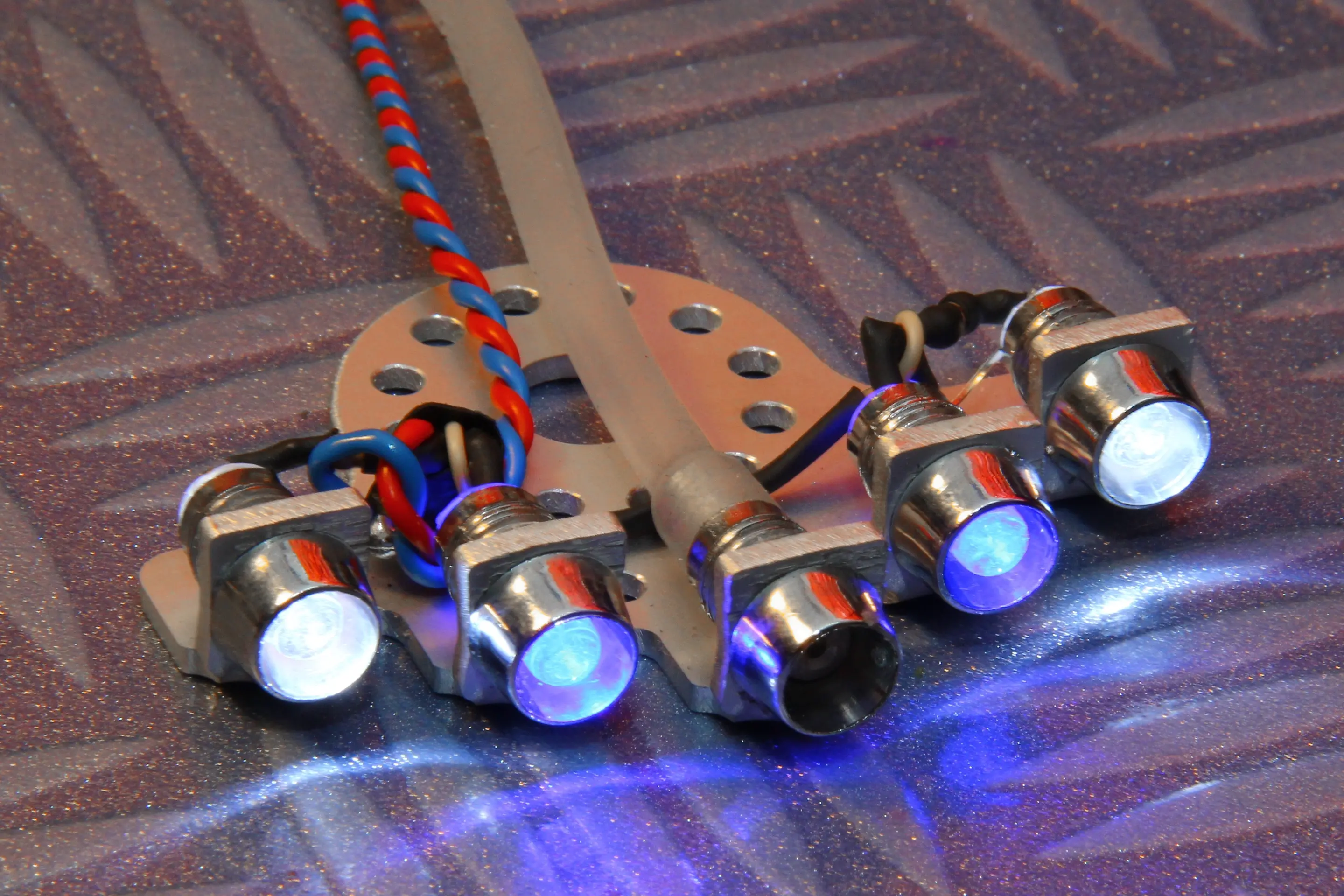

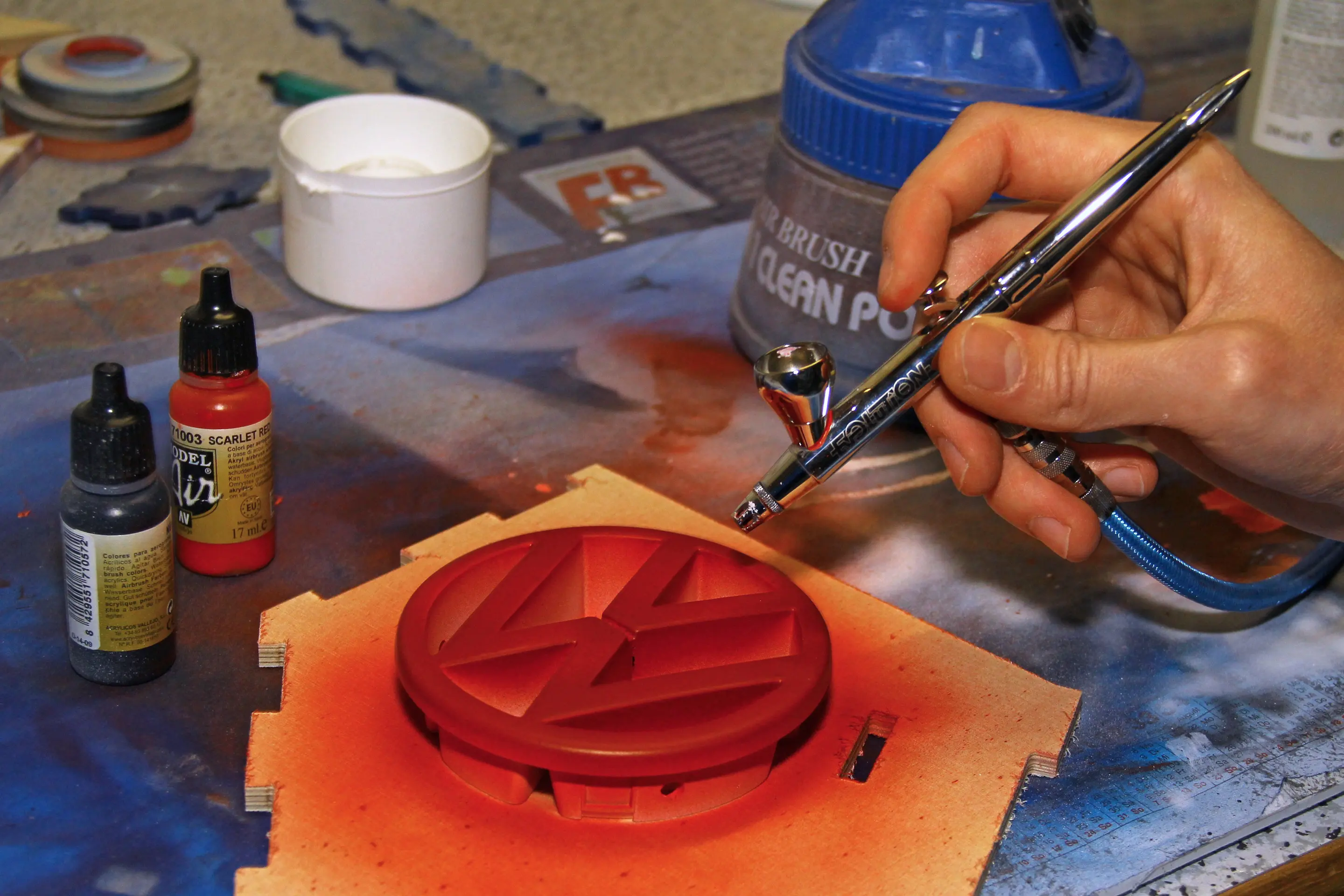

Airbrush mit Druckluft beim Lackieren eines roten VW-Emblems als Messemodell für den Prototypenbau und als MesseexponatLED-Modul des Wasserwerfer-Demonstrators mit verdrillten Leitungen, Servomotorhalterung und CNC-gefrästem Prototyp für die Messe

Schlusswort.

Der Wasserwerfer vereint klassischen Maschinenbau mit moderner Informationstechnologie und zeigt mit einem Augenzwinkern, wie nützlich Ingenieurskunst sein kann.

★★★★★

9 Bewertungen

Weitere Projekte ansehen

Messeexponat für Z-LASER mit grüner Laserprojektion auf einer CNC-gefrästen Tragflächenform am Messestand

Formenbau für Messe – CNC-Fertigung von Formen

Formenbau für Messemodelle zur Produktpräsentation auf der Messe. CAD-Konstruktion, CNC-Fertigung und Lackierung von Formen für den Messestand.

Projekt ansehen
UV-beleuchteter Hygienic Seal Demonstrator mit Acrylzylinder, Wasserschraube und glänzenden Edelstahlschrauben als Eyecatcher

Messeexponat für hygienische Dichtung mit Wasser - Messebau

Edles Messeexponat aus einer mit Wasser gefüllten Acrylglassäule, das mit Granulat und UV-Licht die Vorteile einer hygienischen Dichtung sichtbar macht.

Projekt ansehen
Funktionsmodell Radar Safety-Demonstrator mit zwei SYMEO-Sensoren und 3.000 LEDs in Acryltubes als Messeexponat

Funktionsmodell für Safety-Sensor mit LED-Stripes – Messebau

Interaktives Demonstrationsmodell zur Darstellung der Vorteile einer doppelt ausgeführten Radar-Messstrecke für eine sichere und zuverlässige Distanzmessung.

Projekt ansehen
Radar-Messemodell mit Sensor, beweglichem Reflektor, Material- und Staubmodul sowie Display als interaktives Messeexponat

Messemodell für Radar-Sensor mit Display – Messebau

Modulares Messemodell einer robusten Messstrecke, die mit einem Radar-Sensor Distanzen durch Wasser, Staub und Kunststoff präzise misst und per Display anzeigt.

Projekt ansehen
Sensor-Box IMU Produktfoto mit Goldcap-Speicher, Qi-Ladeschale und ESP32 Elektronik als robustes Messe- und Prototypenmodell

Sensor-Box IMU mit AHRS

Raumfahrttechnologie in der Box. Eine Messeinheit, die beim Dekontaminieren radioaktiv belasteter Anlagenteile unterstützt.

Projekt ansehen
Perspektivisches blaues Code-Bild für Beispiele aus der Softwareentwicklung, Visualisierung und Steuerungssoftware

Beispiele aus der Softwareentwicklung

Steuerungssoftware für Anlagensteuerungen aus dem Bereich Automatisierungstechnik. Mit Visual Studio in C# und VB.NET.

Projekt ansehen
Lagerroboter Mule Steuerung mit offenem Kabelkanal, farbigen Leitungen und Klemmenreihen als Messeexponat-Demonstrator

Lagerroboter Mule

Der Heavy Mule ist ein sehr robuster und smarter Lagerroboter, der sich mithilfe eines induktiven Spurführungssystems und RFID-Tags orientiert.

Projekt ansehen

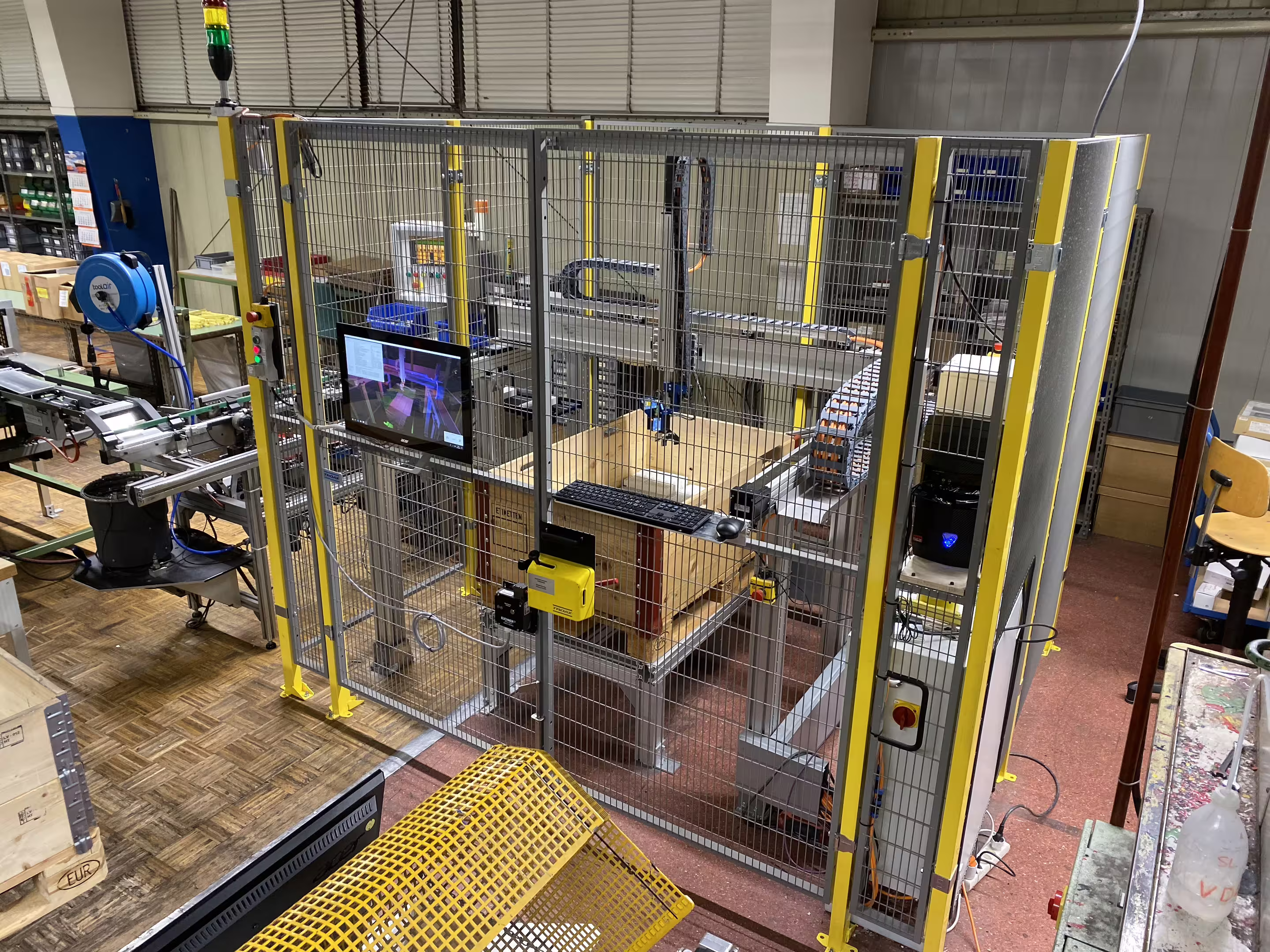

Messemodell eines Palettierroboters hinter gelbem Sicherheitsgitter mit Monitor und Fördertechnik als Funktionsdemonstrator

Palettierroboter

Roboter, der Palettenkisten mit variablen Abmessungen vermisst und präzise belädt. Mit digitalem Zwilling und 3D-Visualisierung.

Demnächst verfügbar
Konzeptillustration eines Wickelantriebs mit Motor, mittig verjüngtem rotierendem Formkörper, Schaltschrank und Fußtaster

Wickelantriebe entwickeln und bauen

Individuelle Wickelantriebe für rotierende Prozesse: Antriebsauslegung, Konstruktion, Schaltschrank, Steuerung und Inbetriebnahme.

Projekt ansehen

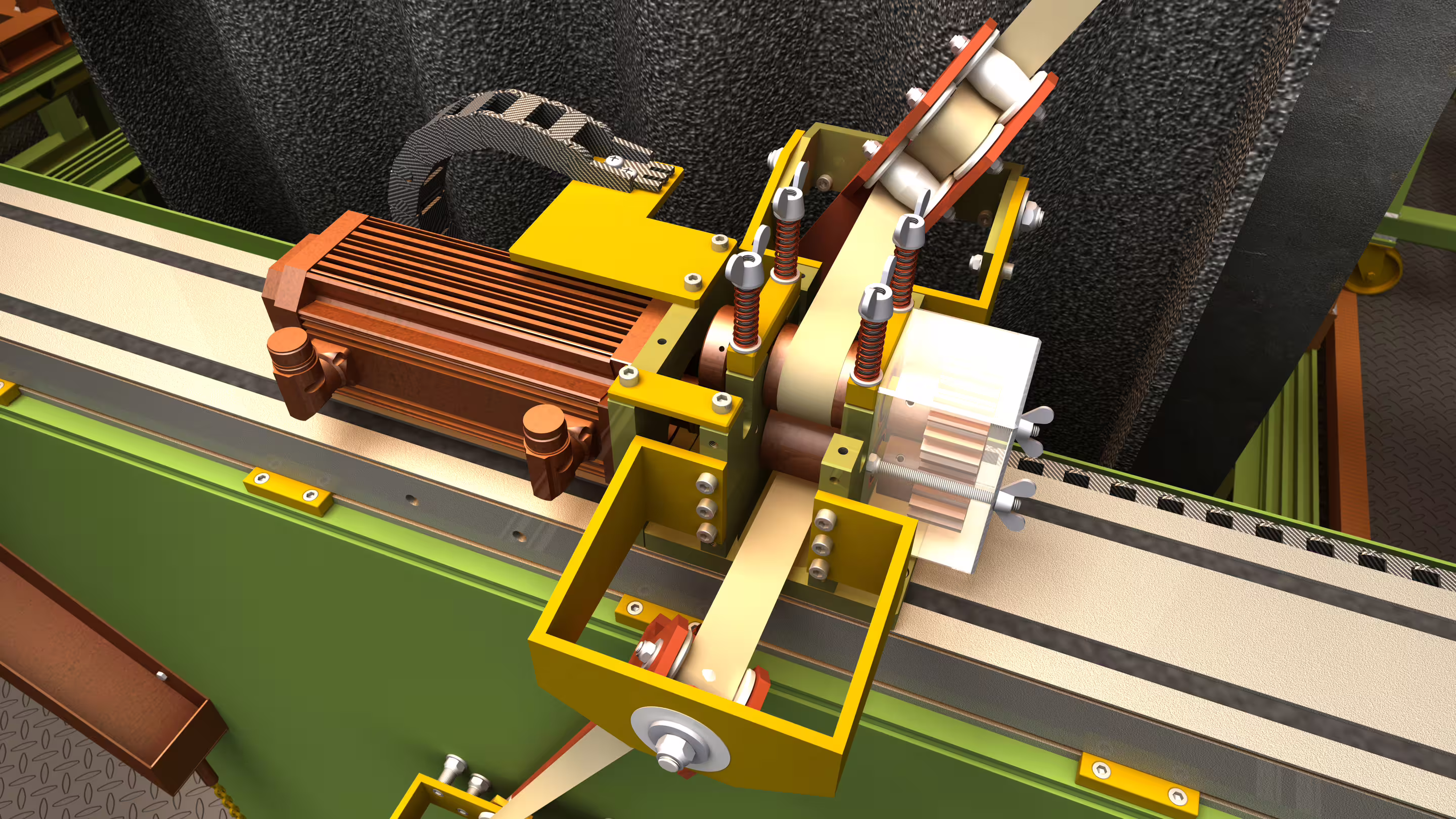

Konzeptillustration einer Wickelmaschine mit rotierender Form, Materialführung und beweglichem Wickelkopf
