Wickelmaschinen entwickeln und bauen
Wenn ein Wickelprozess reproduzierbar ablaufen soll, müssen Drehung, Materialzufuhr und Bedienung zusammenpassen. Wir entwickeln Wickelmaschinen für Ihre Fertigungsaufgabe: von der Funktionsidee über Mechanik und Elektrotechnik bis zur Steuerung, Erprobung und Inbetriebnahme.
Mehr als eine rotierende Werkstückaufnahme

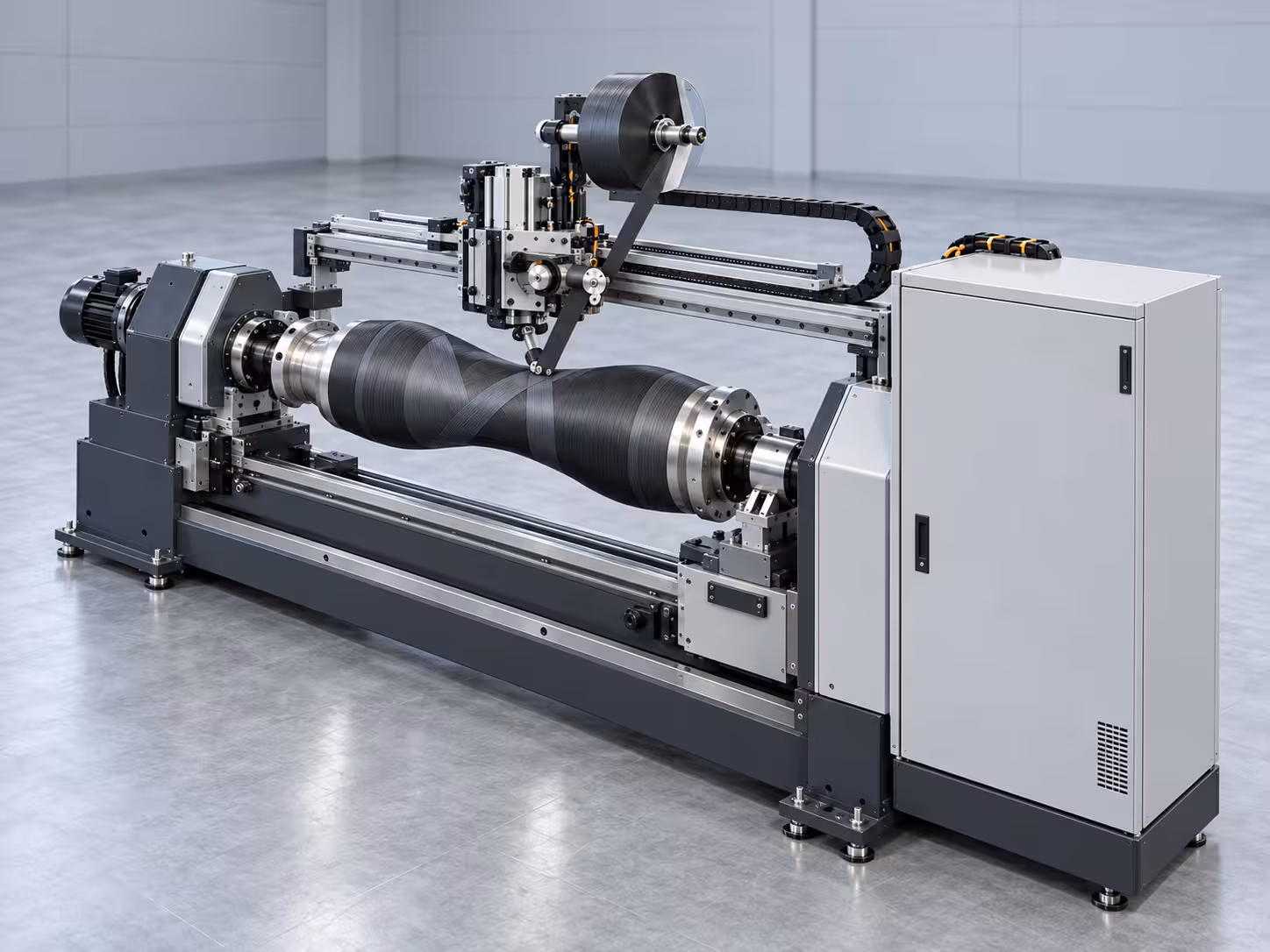

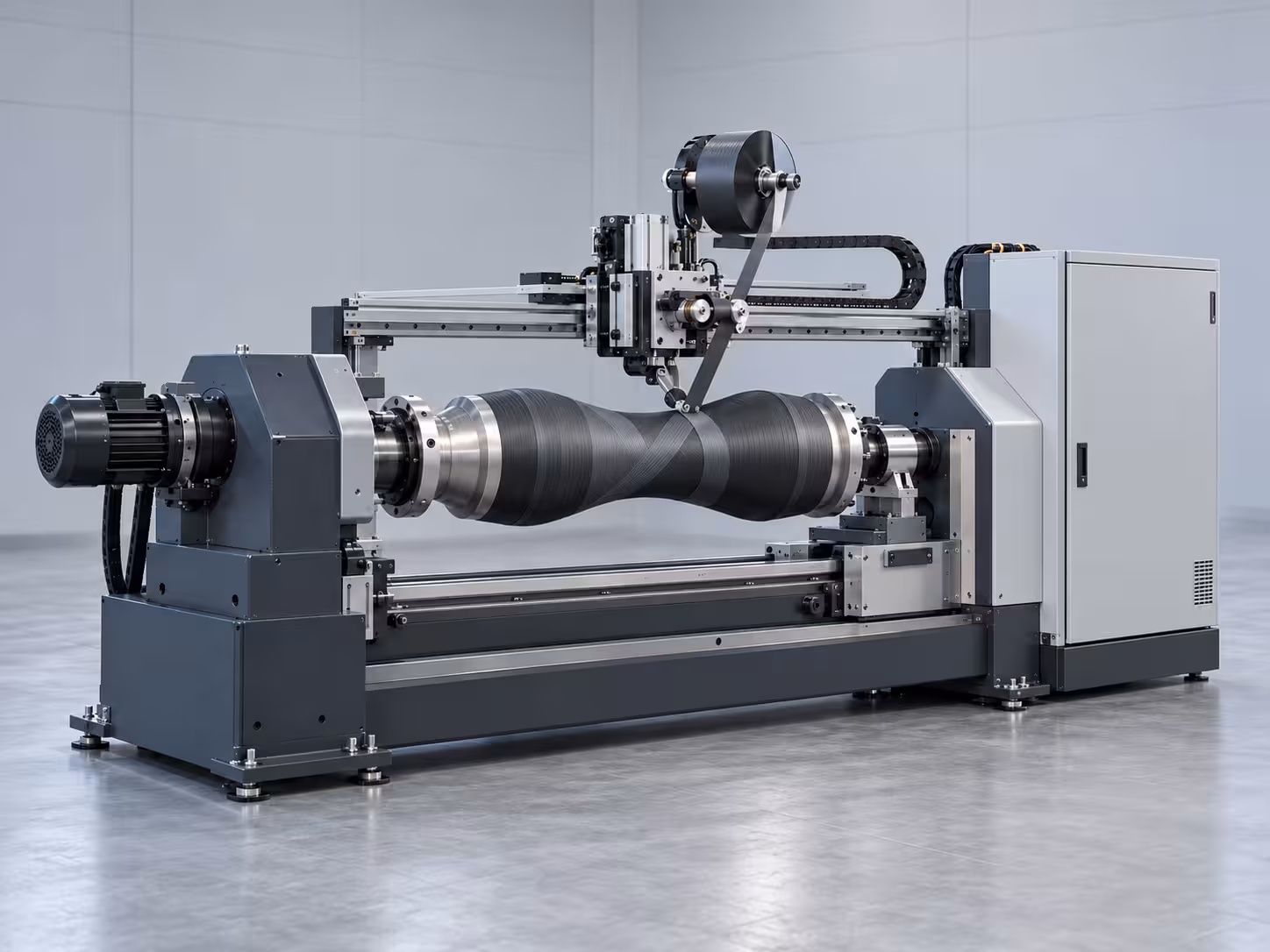

Eine Wickelmaschine verbindet die Bewegung des Werkstücks mit der Führung des aufzubringenden Materials. Nach dem Einrichten kann sie den Wickelablauf automatisiert ausführen: Form und Materialführung werden erfasst oder vorgegeben, Bewegungen berechnet und Drehung sowie Vorschub aufeinander abgestimmt. Für wechselnde Formkörper kann eine Geometrieerfassung die Form vor dem Wickeln vermessen; daraus lässt sich ein passender Bewegungsablauf ableiten. Ob eine solche Erfassung nötig ist, hängt von Bauteil und Prozess ab.
Die Maschine kann Material seitlich verfahren, Lagen mit einer definierten Überdeckung aufbringen und einzelne Schritte wiederholbar koordinieren. Eine Bedienperson bleibt für das Einrichten, Bestücken und Überwachen zuständig; die eigentliche Materialführung während des Wickelns übernimmt die Maschine.

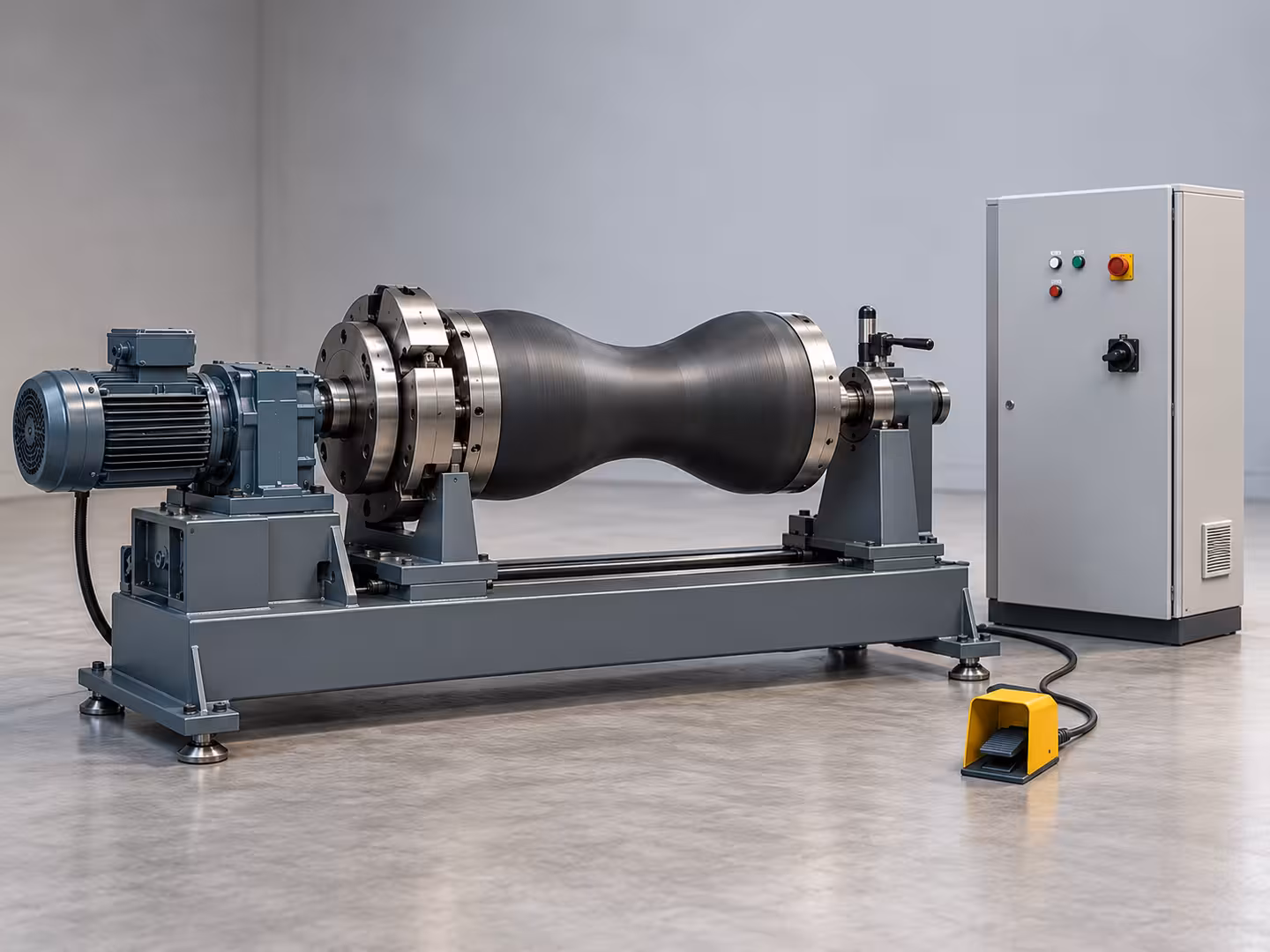

Wenn lediglich eine kontrollierte Drehbewegung benötigt wird und das Material von Hand geführt werden kann, genügt unter Umständen ein Wickelantrieb. Diese Abgrenzung gehört zur Konzeptphase und hilft, Aufwand und Funktionen passend zu wählen.
Von der Aufgabe zur passenden Maschine
Ausgangspunkt sind Werkstückgeometrie, Material, Wickelmuster und gewünschter Automatisierungsgrad. Daraus entstehen ein passendes Konzept für Werkstückaufnahme, Antrieb, Materialführung und Bewegungsablauf sowie die erforderliche Elektrotechnik und Software. Unser Leistungsumfang kann von der Konstruktion über Schaltschrankbau und Softwareentwicklung bis zu Montage, Erprobung und Inbetriebnahme reichen.
- Konzept und Konstruktion der mechanischen Bewegungen und Aufnahmen
- Auslegung und Ansteuerung der Antriebe sowie Integration von Sensoren
- Entwicklung von Bedienoberfläche und Steuerungsabläufen für reproduzierbare Prozesse
- Elektrokonstruktion, Schaltschrankbau und Verdrahtung
- Montage, Erprobung und Inbetriebnahme
Was im Wickelprozess abgestimmt werden muss
Die Qualität eines Wickelablaufs hängt nicht nur von einer einzelnen Drehzahl ab. Auch Werkstückaufnahme, Vorschub, Materialführung, Start- und Endpunkte sowie Eingriffe durch die Bedienperson beeinflussen das Ergebnis. Aus diesen Faktoren entsteht ein nachvollziehbarer Bewegungs- und Bedienablauf.
Abhängig vom Prozess kann eine Lösung als Versuchsaufbau beginnen und anschließend schrittweise erweitert werden. Ebenso kann eine bestehende Arbeitsweise als Ausgangspunkt dienen, um einzelne Schritte zu mechanisieren oder zu automatisieren. Welche Variante sinnvoll ist, wird anhand des tatsächlichen Fertigungsziels entschieden.
Mögliche Einsatzzwecke
Gummikompensatoren
Bei formgebenden Wickelprozessen kann die Drehung einer Form mit der Führung von Bändern oder Lagen abgestimmt werden. Welche Bewegungen und Eingriffe sinnvoll sind, ergibt sich aus Material, Geometrie und Fertigungsablauf.
Faserverbundrohre und Behälter
Bei faserverstärkten Rohren oder Behältern müssen Drehung, Faserführung und Lagenaufbau aufeinander abgestimmt werden. Die konkrete Maschine richtet sich nach Bauteilform, Material und gewünschtem Fertigungsprozess.
Wellen und andere rotationssymmetrische Bauteile
Auch Wellen oder Walzen können mit Fasern, Bändern oder anderen Lagen umwickelt werden. Eine geführte Materialablage hilft, den vorgesehenen Wickelverlauf wiederholbar umzusetzen.
Hülsen und Formkörper mit Band- oder Folienlagen
Für zylindrische oder konturierte Formen kann eine Maschine die Bewegung des Werkstücks mit dem Vorschub von Band oder Folie koordinieren – zum Beispiel beim Herstellen mehrlagiger Aufbauten.
Wickelantrieb oder Wickelmaschine?
Die entscheidende Frage ist, wer das Material während des Wickelns führt und den Verlauf bestimmt:
| Wickelantrieb | Wickelmaschine |
|---|---|
| Der Antrieb dreht das Werkstück kontrolliert; eine Bedienperson führt das Material und bearbeitet das Werkstück. | Die Maschine koordiniert Werkstückdrehung und Materialführung und führt den programmierten Wickelablauf automatisiert aus. |
| Passend für handgeführte Arbeiten, wechselnde Handgriffe und die Ergänzung eines Arbeitsplatzes. | Passend für wiederholbare Wickelmuster, geführte Materialablage und wechselnde Formen. Eine Geometrieerfassung kann bei Bedarf in den Ablauf eingebunden werden. |
Die passende Variante ergibt sich aus Werkstück, Material, Stückzahl und gewünschtem Automatisierungsgrad.
Entwicklung und Umsetzung aus einer Hand
- Fertigungsaufgabe verstehen: Werkstückformen, Materialien, Lagenaufbau, Stückzahlen und gewünschte Eingriffe erfassen.
- Maschinenkonzept entwickeln: Bewegungen, Aufnahmen, Materialführung und Bedienkonzept gemeinsam festlegen.
- Mechanik, Elektrik und Software verbinden: Komponenten und Steuerungsabläufe für den vorgesehenen Prozess ausarbeiten.
- Erproben und anpassen: den Ablauf mit geeigneten Mustern prüfen und erkannte Anforderungen in die weitere Entwicklung übernehmen.
- In Betrieb nehmen: Aufbau und Bedienung am vorgesehenen Einsatzort abstimmen; der genaue Lieferumfang wird projektbezogen vereinbart.
Häufige Fragen zu Wickelmaschinen
Was übernimmt die Maschine automatisch?
Sie kann die Drehung des Werkstücks, die Bewegung der Materialführung und den Ablauf einzelner Wickelschritte koordinieren. Der konkrete Automatisierungsgrad wird für den jeweiligen Prozess festgelegt.
Kann die Maschine unterschiedliche Formen bearbeiten?
Ja, wenn Aufnahme, Bewegungsachsen und Steuerung dafür ausgelegt werden. Bei wechselnden Formen kann eine Erfassung der Werkstückgeometrie vor dem Wickeln sinnvoll sein, damit die Software den Bewegungsablauf daran anpasst.
Kann ein bisher manueller Prozess schrittweise automatisiert werden?
Oft lässt sich zunächst der bestehende Arbeitsablauf untersuchen und ein geeigneter Versuchsaufbau planen. Darauf aufbauend können Materialführung, Steuerung und weitere Funktionen schrittweise entwickelt werden.
Übernehmen Sie die Umsetzung bis zur Inbetriebnahme?
Je nach Auftrag übernehmen wir Konstruktion, Schaltschrankbau, Steuerungssoftware, Montage, Erprobung und Inbetriebnahme. Der konkrete Leistungsumfang wird im Projekt vereinbart.
So beginnt ein Projekt
Für eine erste Einschätzung reichen oft Angaben zu Material, Bauteilform und Abmessungen, gewünschtem Lagenaufbau, bisherigem Arbeitsablauf und geplanter Stückzahl. Fotos oder Skizzen eines neutralen Musterteils können die Aufgabe verdeutlichen. Danach lässt sich klären, ob eine teilautomatisierte Lösung oder eine vollständige Wickelmaschine zu Ihrem Ziel passt.
